Haier AB60CS1ERA+1U60IS1EAB [39/102] Procedimiento de instalación
![Haier AB60CS1ERA+1U60IS1EAB [39/102] Procedimiento de instalación](/views2/1049858/page39/bg27.png)

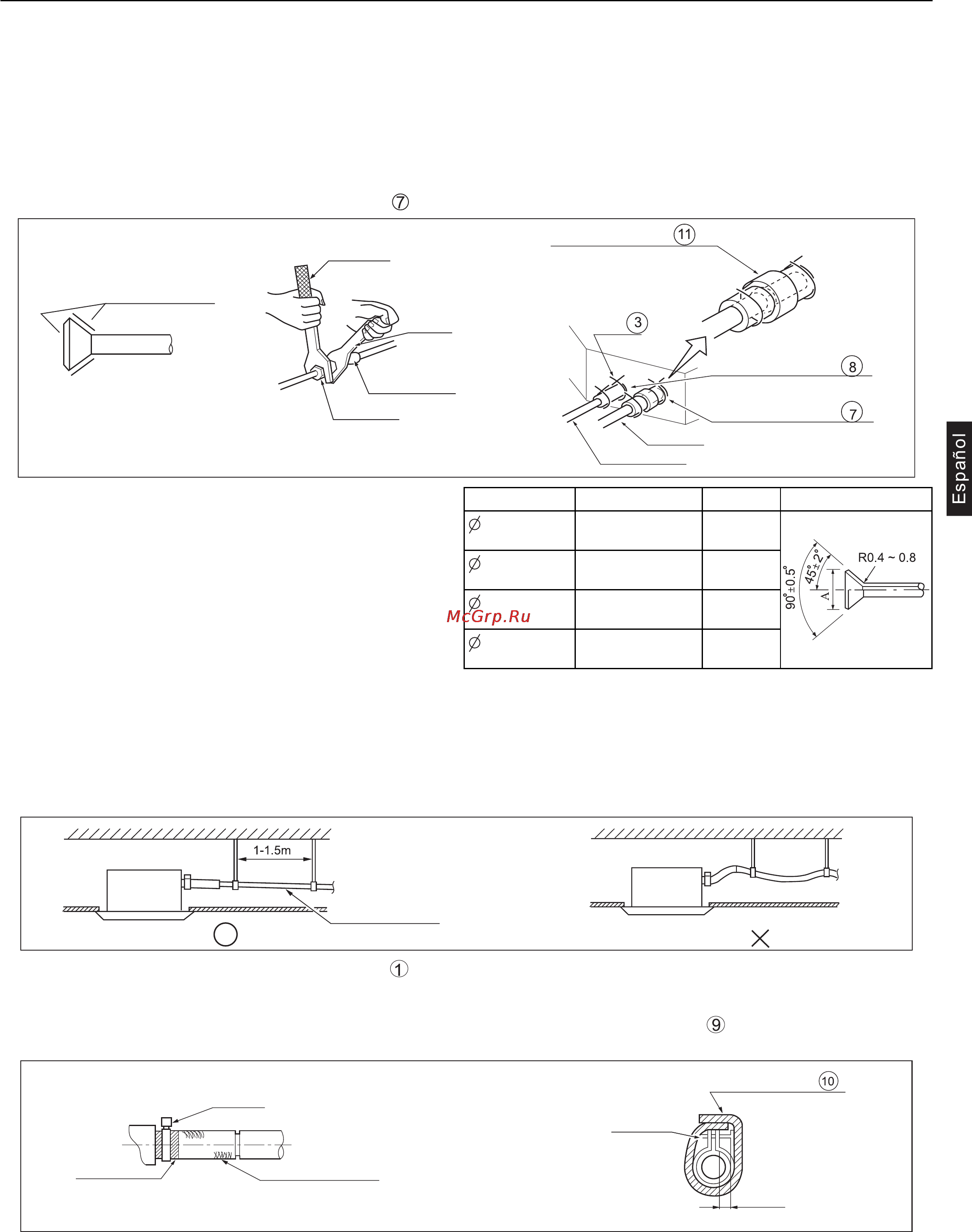

Procedimiento de instalación
TUBO DE REFRIGERANTE (para los tubos de la unidad exterior, consulte el manual de instalación de dicha unidad.)
• La unidad exterior está precargada con refrigerante.
• Asegúrese de consultar la Figura 1 cuando conecte y quite los tubos de la unidad.
• Para saber el tamaño de la tuerca abocardada, consulte la Tabla 1.
• Aplique aceite refrigerante en el interior y el exterior de la tuerca abocardada. Apriétela, primero con la mano 3 ó 4 vueltas
y después con la llave.
• Utilice el par de torsión especicado en la Tabla 1. Si la aprieta demasiado puede dañar la tuerca abocardada, lo que
puede provocar fugas de gas.
• Compruebe las uniones de los tubos para ver si hay fugas de gas. Aísle los tubos tal y como se muestra en la gura siguiente.
• Tape las uniones de los tubos de gas y el aislante
con la sustancia de sellado.
Tabla 1 Tamaño del tubo Par de apriete A (mm) Forma del abocardado
6.35
1420~1720 N.cm
(144~176 kgf.cm)
8.3-8.7
9.52
3270~3990 N.cm
(333~407 kgf.cm)
12.0-12.4
12.7
4950~6030 N.cm
(490~500kgf.cm)
12.4-16.6
15.88
6180~7540 N.cm
(630~770 kgf.cm)
18.6-19.0
INSTALACIÓN DEL TUBO DE DESAGÜE DE AGUA
(1) Instalar el tubo de desagüe de agua
• El diámetro del tubo debe ser igual o superior al de la unidad (tubo de polietileno; tamaño: 25 mm; diámetro: 32 mm).
• El tubo de desagüe debe ser corto, con una inclinación de al menos un 1% para evitar la formación de bolsas de aire.
• Si no se puede llevar a cabo la inclinación, tome otras medidas para levantarlo.
• Mantenga una distancia de 1 a 1,5 metros entre los soportes de suspensión para que la manguera de agua vaya recta.
• Utilice un tubo resistente no suministrado y sujete con la unidad mediante abrazaderas. Inserte el tubo de agua en la
toma de agua hasta que alcance la tapa blanca. Apriete la abrazadera hasta que el cabezal del tornillo se encuentre a una
distancia inferior a 4 mm de la manguera.
• Enrolle la manguera de desagüe a la abrazadera mediante el burlete almohadillado sellador .
• Aísle la manguera de desagüe en la habitación.
Tubo de líquido
Aplicar aceite refrigerante
Llave de par torsiométrica
Llave ja
Unión del tubo
Tuerca abocardada
Burlete almohadillado sellador de tamaño medio (accesorio)
(Tape la unión del
tubo con el burlete
almohadillado sellador.)
Abrazadera
Aislante (accesorio)
(Para el tubo de líquido)
Aislante (accesorio)
(Para el tubo de gas)
Tubo de gas
Inclinación superior al 1%
Abrazadera
(accesorio)
Abrazadera
Cinta (blanca)
Tubo resistente no suministrado
Burlete almohadillado sellador de tamaño grande
(accesorio)
No más de 4mm
17
