Procédure d'installation
(2) Découpez une ouverture au plafond pour l'installation, si nécessaire (lorsque le plafond existe.)
• Référez-vous au patron pour les dimensions de l'ouverture au plafond.
• Connectez tous les tuyaux (réfrigérant, vidange), les câbles (câble entre les unités) vers l'unité intérieure, avant de procé-
der à l'installation.
• Découpez un trou dans le plafond. Vous pouvez utiliser un cadre pour garantir une surface plane et éviter les vibrations en
cours de fonctionnement.
• Contactez votre fournisseur local
(3) Installez un boulon de suspension. (Utilisez un boulon M10)
• Pour supporter le poids de l'unité, le boulon d'ancrage est à utili
-
ser sur un plafond existant. Pour un nouveau plafond, utiliser un
boulon de construction, ou des pièces adaptées au site d'instal-
lation.
• Avant de poursuivre l'installation, ajustez l'espace entre le pla-
fond
Remarque : Toutes les pièces susmentionnées sont à préparer
sur site.
INSTALLATION DE L'UNITÉ INTÉRIEURE
Lorsqu'il s'agit d'un nouveau plafond
(1) Installez l'unité temporairement
Placez le support de suspension sur le boulon de suspension.
Assurez-vous d'utiliser un écrou et une rondelle aux deux
extrémités du support.
(2) Concernant les dimensions de l'ouverture au plafond, référez-
vous au patron. Pour plus de détail, consultez votre fournis-
seur local.
Le centre du trou est indiqué sur le patron.
Le centre de l'unité est indiqué sur la carte, dans l'unité, et
également sur le patron.
Fixez le patron
sur l'unité, en utilisant 3 vis . Fixez la cor-
nière du bac de vidange, au niveau de la sortie du tuyau.
<Après l'installation au plafond>
(3) Ajustez l'unité pour qu'elle soit bien positionnée. (Se référer à
la préparation de l'installation-(I))
(4) Contrôlez le niveau horizontal de l'unité.
La pompe à eau et le bouton de mise à niveau se trouvent
dans l'unité intérieure. Contrôlez les quatre coins de l'unité et
vériez qu'ils sont bien à l'horizontal en utilisant un repère ho-
rizontal, ou un tube PVC contenant de l'eau. (Si l'unité penche
vers la vidange de l'eau, vous pouvez rencontrer des problè-
mes au niveau du bouton otteur, ce qui entraînerait une fuite
d'eau.)
(5) Enlevez la rondelle d'installation
et serrez l'écran.
(6) Retirez le patron.
Si le plafond est existant
(1) Installez l'unité temporairement
Placez le support de suspension sur le boulon de suspension.
Assurez-vous d'utiliser un écrou et une rondelle aux deux
extrémités du support. Fixez fermement le support.
(2) Ajustez la hauteur et la position de l'unité. (Se référer à la pré
-
paration de l'installation-(1)).
(3) Continuez avec
et de la section "Lorsqu'il s'agit d'un
nouveau plafond"

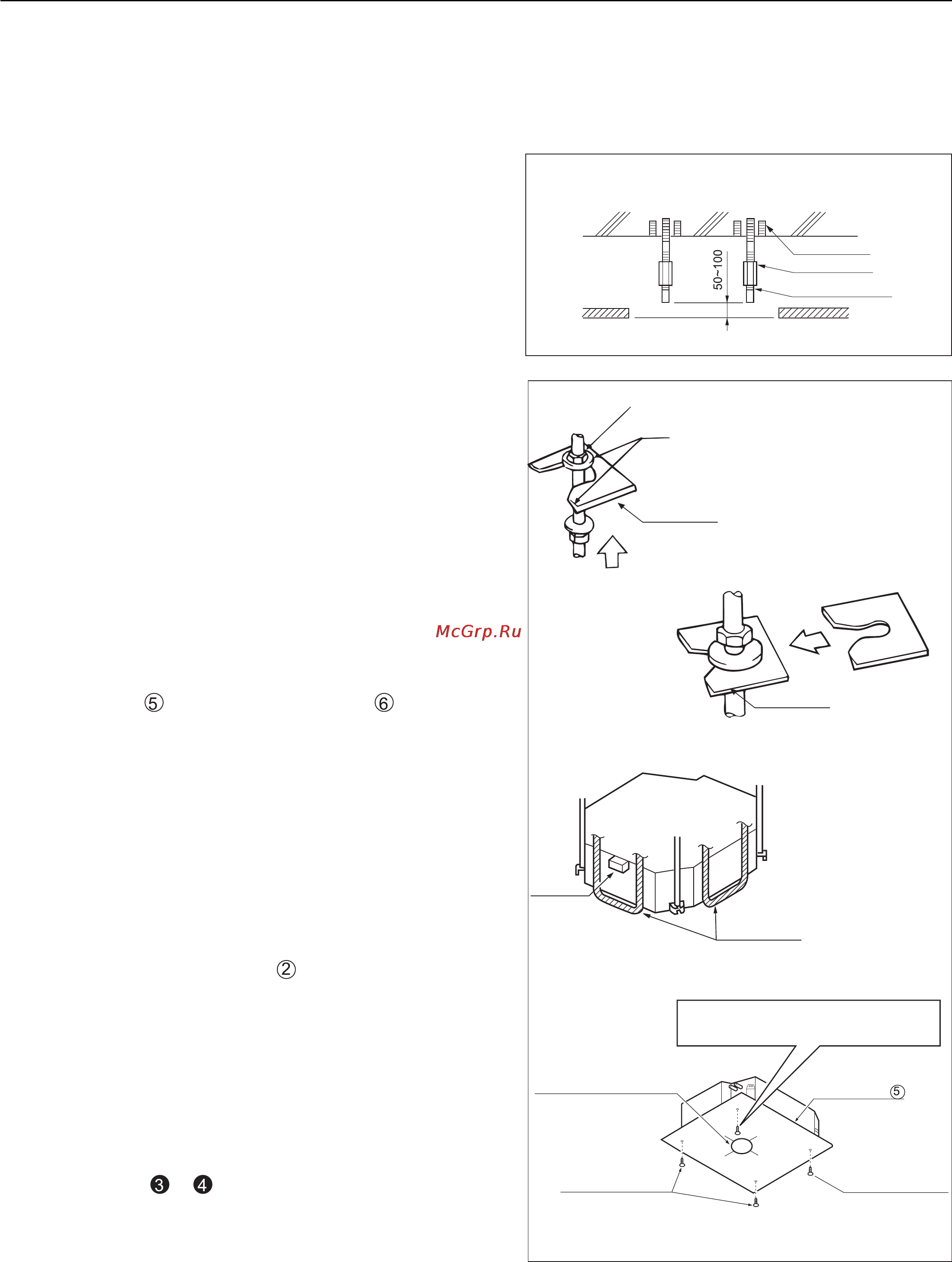

Exemple d'installation
Toit
Boulon d'ancrage
Écrou long
Boulon de suspension
Plafond
[Fixez le patron]
Écrou (préparé sur site)
Rondelle (préparée sur site)
Boulons de suspension
Serrer (double écrous)
Insérer
[Fixez la rondelle fermement]
Tampon de xation de la
rondelle (préparé sur site)
Niveau
Tuyau en polyéthylène
Les vis de la sortie du tuyau se xent
dans la cornière du bac de vidange.
Centre de l'ouverture au
plafond Patron
Patron
Vis (accessoire)
Vis (accessoire)
