Haier AB60CS1ERA+1U60IS1EAB [37/102] Procedimiento de instalación
![Haier AB60CS1ERA+1U60IS1EAB [37/102] Procedimiento de instalación](/views2/1049858/page37/bg25.png)

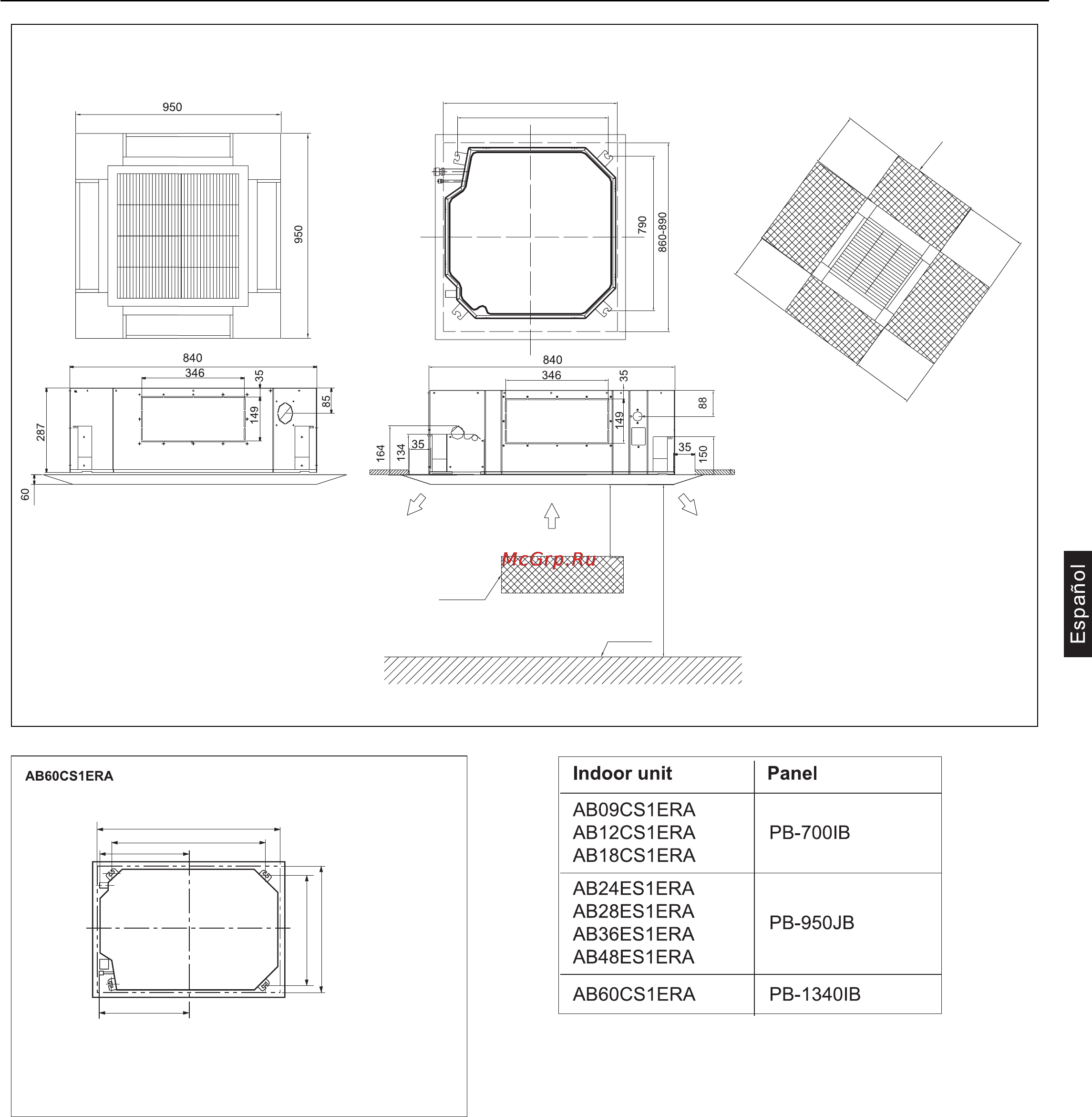

Procedimiento de instalación
15
860-890 Abertura en el techo
Barrera
Suelo
Pared o barrera
mín.1500
mín
.1500
mín.1500
mín.1500
mín.1000
690 Paso de anclaje
DE:=HT8HSD DE;?HT8HSD
Nota: El orificio en el techo puede llegar a 910mm,
pero es necesario tener en cuenta que el panel
decorativo debe superponerse al techo al menos
20 mm.
1280 Abertura en el techo
Pernos de anclaje paso 1070
515
515
860 Abertura en el techo
Pernos de anclaje paso 780
