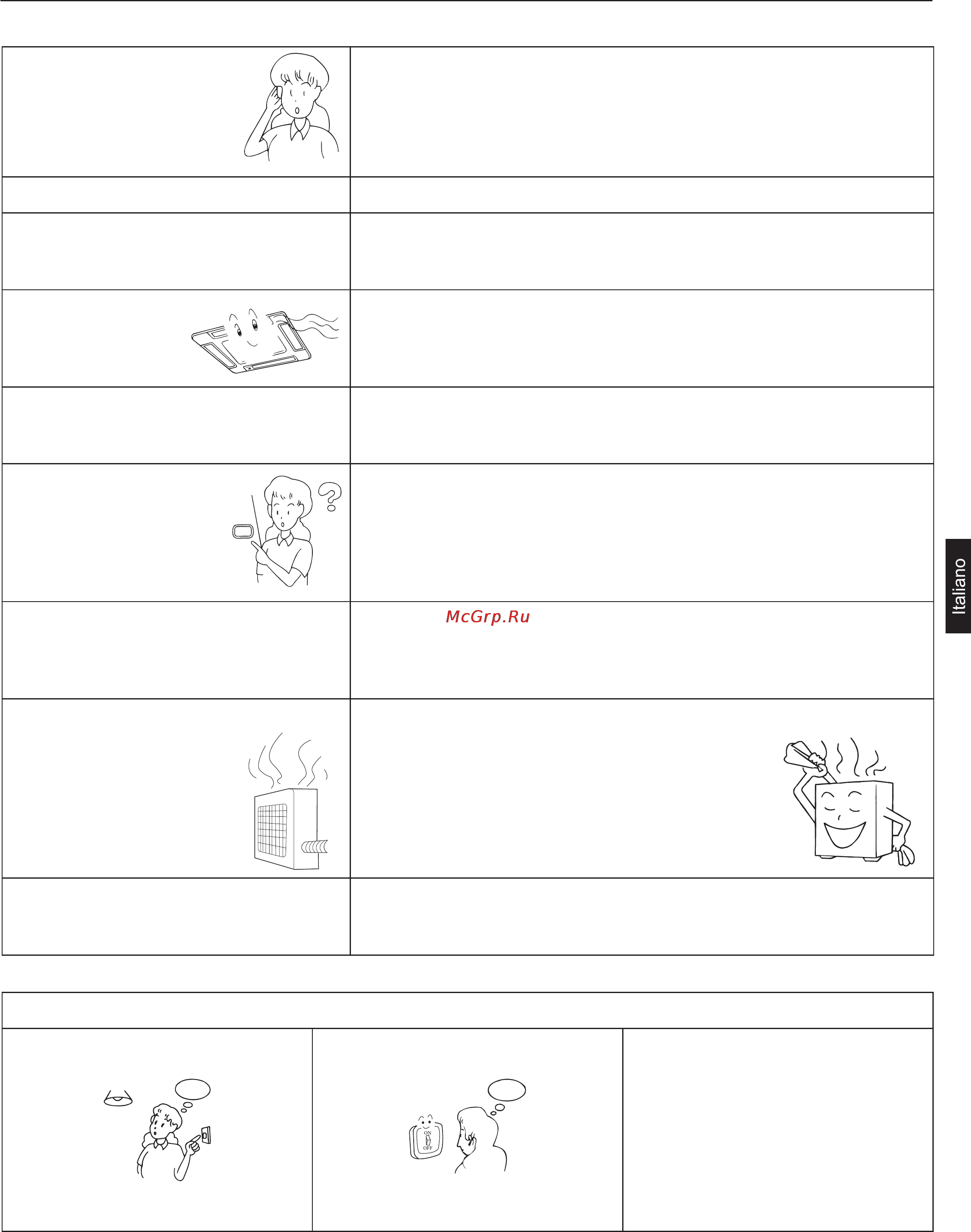

Risoluzione dei problemi
I seguenti fenomeni non indicano un guasto
Si sente un rumore
come di acqua che
scorre
Quando il condizionatore si avvia, quando il compressore si avvia o si arre-
sta durante il funzionamento, oppure quando il condizionatore si arresta, a
volte è emesso un segnale acustico oppure si sente un gorgoglio. Questo
è il rumore del refrigerante che scorre nei tubi e non è un guasto.
Si sente un rumore di spaccatura È provocato dall’espansione e contrazione della plastica
Si sentono cattivi odori. A volte l’aria scaricata dall’unità ha un cattivo odore. I cattivi odori sono
causati dagli aromi dei mobili, delle pitture e fumo di tabacco assorbito dall’
unità interna.
Durante il funzio-
namento esce del
vapore dall’unità
interna.
In modalità COOL (Raffreddamento) o DRY (Deumidicatore), dall’unità si
può vedere uscire del vapore acqueo; questa è la condensa provocata dall’
improvvisa uscita dell’aria fredda.
Cambio automatico alla modalità FAN
(Ventilatore) durante il raffreddamento.
Per impedire che il ghiaccio si accumuli sullo scambiatore di calore, a volte l’
unità passa automaticamente alla modalità FAN (Ventilatore), ma poi torna
presto alla modalità di raffreddamento.
Impossibile riavviare il
condizionatore subito dopo
averlo spento.
Il condizionatore non si
avvia?
Questo è dovuto dalla funzione di auto-protezione del sistema, quindi il
condizionatore non può essere riacceso per circa tre minuti dopo essere
stato spento.
Attendere tre minuti
L’aria non esce oppure la velocità della
ventola non può essere modicata in moda-
lità deumidicatore.
In modalità DRY (Deumidicatore), quando la temperatura d’ambiente di-
venta superiore di +2° C rispetto all’impostazione della temperatura, l’unità
funzionerà ad intermittenza a velocità LOW (Bassa) indipendentemente
dall’impostazione FAN (Ventilatore).
Acqua o vapore generati dall'unità esterna
durante il riscaldamento.
Questo succede quando il ghiaccio accumulato sull’unità esterna è rimosso
(durante la fase di sbrinamento).
Sbrinamento
In modalità di riscaldamento, la ventola
continua a funzionare sebbene l’unità sia
stata arrestata.
Per dissipare il calore in eccesso, la ventola dell’unità interna continuerà a
funzionare per un po’ dopo che l’unità si è arrestata automaticamente.
Controllare quanto segue prima di chiamare l’assistenza clienti.
L’unità non si avvia
L’interruttore d’alimentazione è acce-
so?
L’interruttore d’alimentazione non è in
posizione d’accensione ON.
La corrente elettrica è erogata normal-
mente?
Il salvavita è in funzione?
Assicurarsi di spegnere immediata-
mente l’interruttore d’alimentazione e
contattare il rivenditore.
