Haier AB60CS1ERA+1U60IS1EAB [98/102] Installationsablauf
![Haier AB60CS1ERA+1U60IS1EAB [98/102] Installationsablauf](/views2/1049858/page98/bg62.png)
Installationsablauf
(2) Schneiden Sie für die Installation gegebenenfalls eine Öffnung in die Decke (wenn Decke bereits vorhanden ist.)
• Beziehen Sie sich für das Maß des Lochs in der Decke auf die Papiervorlage.
• Verbinden Sie vor der Installation alle Rohrleitungen (Kältemittel, Wasserabuss), Verdrahtungen (Verkabelung zwischen
den Geräten) mit dem Innengerät.
• Schneiden Sie eine Öffnung in die Decke, wobei Sie einen Rahmen für eine glatte Schnittäche und ein vibrationsfreies
Schneiden verwenden sollten.
• Wenden Sie sich an Ihren Immoblienhändler.
(3) Montieren Sie den Aufhängebolzen.
(Verwenden
Sie
einen
M10-Bolzen.)
•
Um
das
Gewicht
des
Geräts
zu
tragen,
sollte
ein
Ankerbolzen
verwendet
werden,
sofern
die
Decke
bereits
vorhanden
ist.
Bei
einer
neuen
Decke
verwenden
Sie
einen
eingebauten
Bolzen
oder
Teile,
die
im
Installationsbereich
vorbereitet
wurden.
•
Bevor
Sie
mit
der
Installation
fortfahren,
justieren
Sie
den
Raum
zwischen
der
Decke.
Hinweis: Alle oben angegebenen Teile sollten im Installationsbe-
reich vorbereitet werden.
INSTALLATION DES INNENGERÄTS
Bei einer neuen Decke
(1) Installieren Sie das Gerät vorübergehend
Befestigen Sie eine Aufhängehalterung am Aufhängebolzen.
Sichern Sie beide Enden der Halterung mit Mutter und Unter
-
legscheibe ab.
(2) Für die Maße des Lochs in der Decke beziehen Sie sich bitte
auf die Papiervorlage. Erkundigen Sie sich bei Ihrem Immobi-
lienhändler nach Details.
Die Lochmitte ist auf der Papiervorlage gekennzeichnet.
Die Gerätemitte ist auf der Karte im Gerät und auf der Papier-
vorlage gekennzeichnet.
Befestigen Sie die Papiervorlage
mit 3 Schrauben am
Gerät . Fixieren Sie die Ecke der Ablaufwanne am Rohrlei-
tungsauslass.
<Nach der Installation an der Decke>
(3) Setzen Sie das Gerät an seine richtige Position. (Siehe Vorbe
-
reitung für die Installation-(l))
(4) Prüfen Sie, ob das Gerät horizontal nivelliert ausgerichtet ist.
Die Wasserpumpe und der Schwimmerschalter sind im Innern
des Innengeräts angebracht. Prüfen Sie mit einem horizonta
-
len Komparator oder einer mit Wasser gefüllten PVC-Röhre,
ob die vier Ecken des Geräts auf einer Ebene sind. (Wenn das
Gerät zum Wasserabuss hin geneigt ist, könnte ein Problem
beim Schwimmerschalter auftreten und für tropfendes Wasser
sorgen.)
(5) Entfernen Sie die Unterlegscheibe
und ziehen Sie die obi-
ge Mutter fest an.
(6) Entfernen Sie die Papiervorlage.
Wenn bereits eine Decke vorhanden ist
(1) Installieren Sie das Gerät vorübergehend
Befestigen Sie eine Aufhängehalterung am Aufhängebolzen.
Sichern Sie beide Enden der Halterung mit Mutter und Unter
-
legscheibe ab. Fixieren Sie die Halterung.
(2) Justieren Sie Höhe und Position des Geräts. (Siehe Vorberei
-
tung für die Installation (1)).
(3) Fahren Sie mit
und im Abschnitt "Bei einer neuen Dek-
ke" fort.

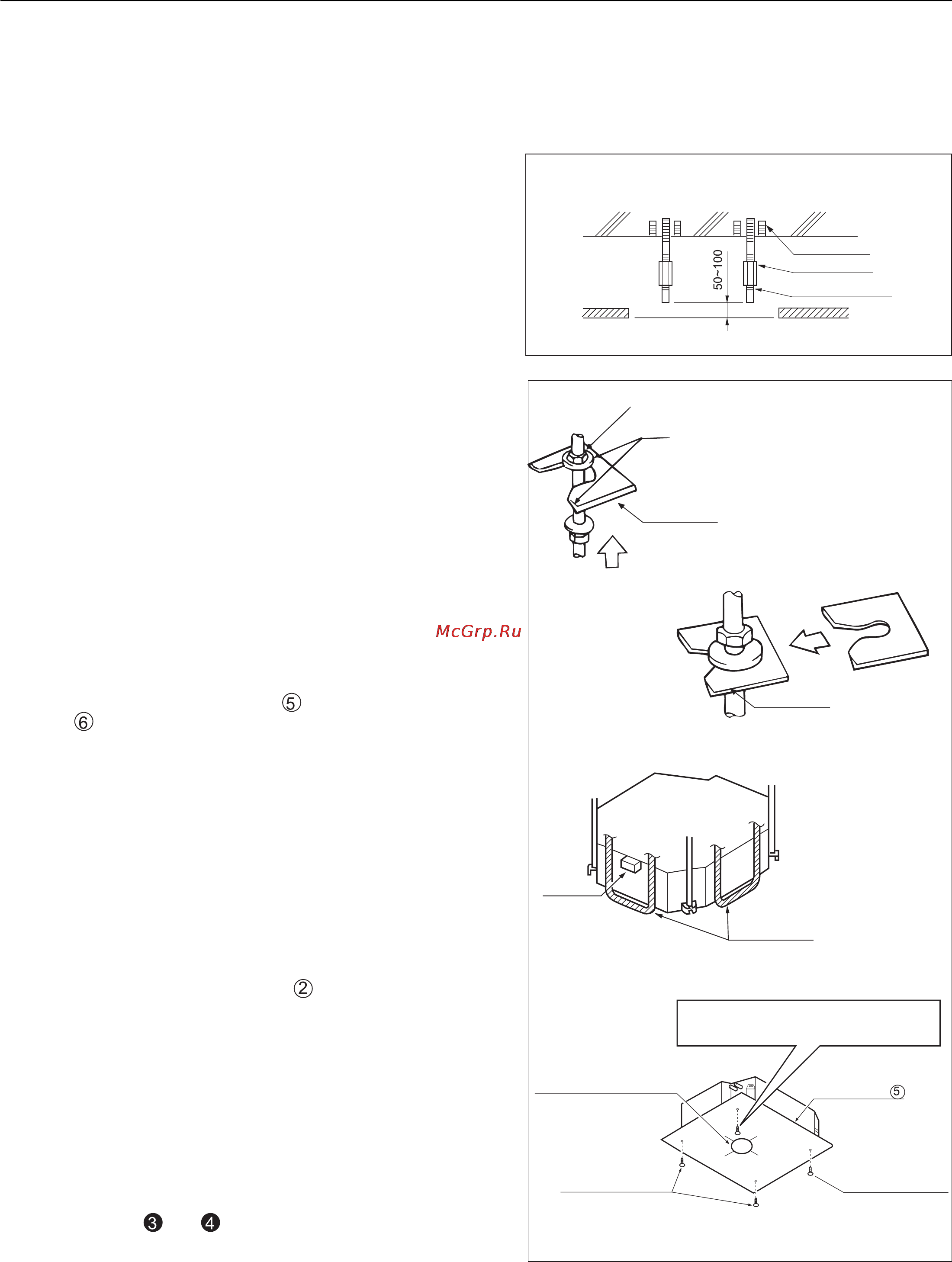

Installationsbeispiel
Decke
Ankerbolzen
Lange Mutter
Aufhängebolzen
Decke
[Fixieren Sie die Papiervorlage]
Mutter (im Installationsbereich vorbereiten)
Unterlegscheibe (im Installationsbereich vorbe
-
reiten)
Aufhängebolzen
Befestigen (Doppelmuttern)
Einfügen
[Unterlegscheibe gut befestigen]
Unterlegscheibe-Fixierpolster
(im Installationsbereich vor
-
bereiten)
Wasser-
waage
Polyäthylenrohr
Schrauben am Rohrausgang werden an
der Ecke der Ablaufwanne befestigt.
Mitte des Deckenlochs
auf Papiervorlage
Papiervorlage
Schraube (Zubehör)
Schraube (Zubehör)
16
