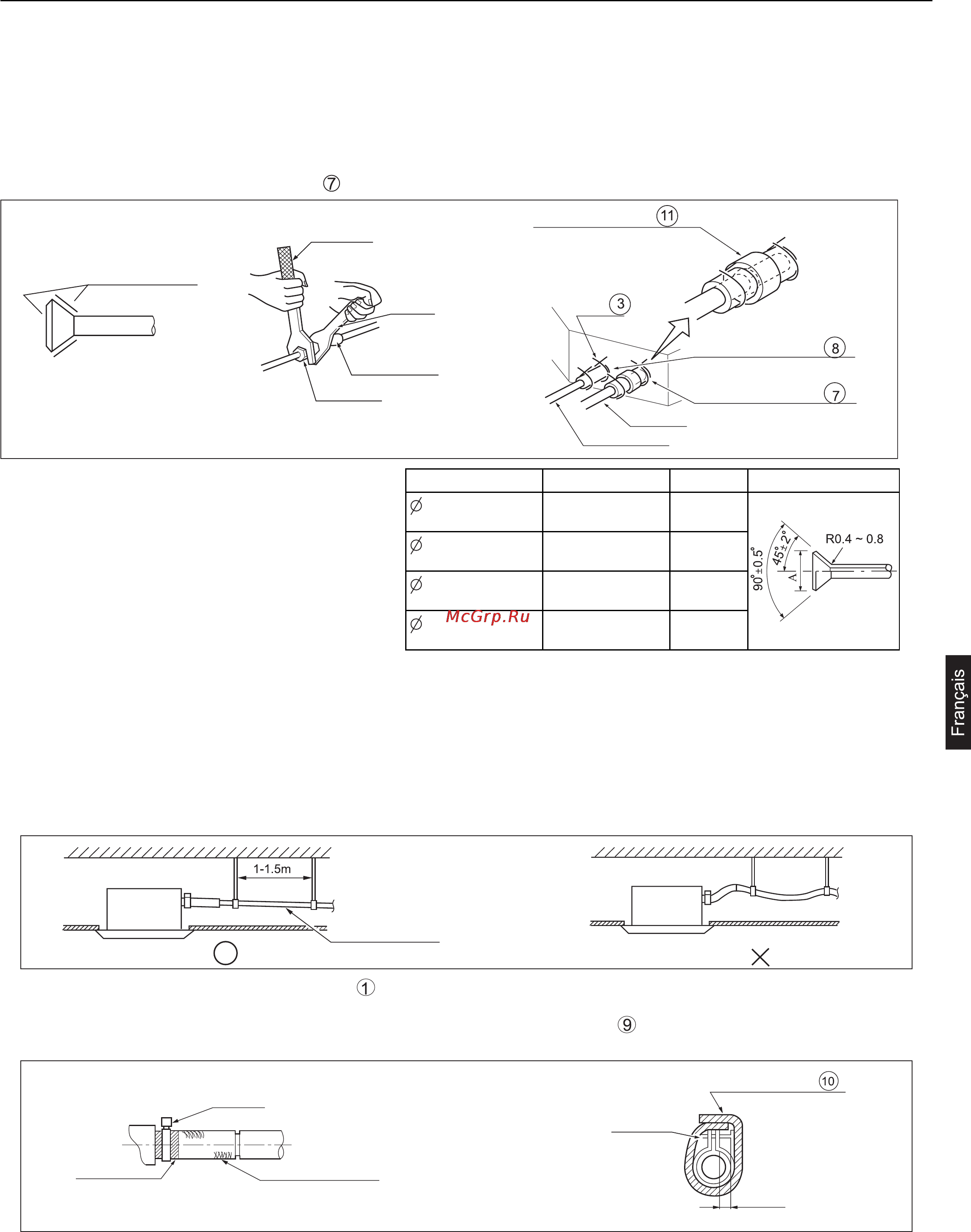

Procédure d'installation
TUYAU RÉFRIGÉRANT (comme pour le tuyau extérieur, référez-vous au Manuel d'installation de l'unité extérieure.)
• L'unité extérieure est préchargée avec du réfrigérant.
• Assurez-vous de consulter l'illustration 1 lorsque vous effectuez la connexion et la dépose du tuyau au niveau de l'unité.
• Pour la dimensions de l'écran d'évasement, référez-vous au Tableau 1.
• Appliquez de l'huile réfrigérante à l'intérieur et à l'extérieur de l'écrou d'évasement. Serrez l'écrou de 3 à 4 tours, puis complète
-
ment.
•
Utilisez le couple indiqué dans le Tableau 1. (Trop de force peut endommager l'écrou d'évasement et entraîner une fuite de gaz).
• Contrôlez l'absence de fuite de gaz au niveau des jointures de tuyau. Isolez le tuyau comme le montre l'illustration ci-dessous.
• Couvrez le joint du tuyau de gaz et l'isolant d'un produit d'étanchéité.
Tableau 1 Dimensions du tuyau Couple de serrage A (mm) Forme d'évasement
6.35
1 420~1 720 N.cm
(144~176 kgf.cm)
8.3-8.7
9.52
3 270~3 990 N.cm
(333~407 kgf.cm)
12.0-12.4
12.7
4 950~6 030 N.cm
(490~500 kgf.cm)
12.4-16.6
15.88
6 180~7 540 N.cm
(630~770 kgf.cm)
18.6-19.0
INSTALLATION DU TUYAU DE VIDANGE DE L'EAU
(1) Installez le tuyau de vidange de l'eau
• Le diamètre du tuyau doit être égale ou supérieur à celui du tuyau de l'unité (tuyau en polyéthylène ; dimensions : 25 mm ;
D.E : 32mm)
• Le tuyau de vidange doit être court et présenter une pente descente d'au moins 1/100 pour empêcher la formation de po-
che d'air.
• S'il est impossible d'effectuer une pente descendante, prenez d'autres mesures pour relever le tuyau de vidange.
• Séparez les supports de 1 à 1,5 mètres, pour que le tuyau exible d'eau reste bien droit.
• Utilisez un tuyau rigide et un collier (à fournir) avec l'unité. Insérez le tuyau d'eau dans le bouchon d'eau, jusqu'à ce qu'il
atteigne la bande blanche. Serrez le clip jusqu'à ce que la tête de la vis soit à moins de 4 mm du tuyau exible.
• Enroulez le tuyau exible de vidange au clip, en utilisant un tampon d'étanchéité
.
• Isolez le tuyau de drainage dans la pièce.
Tuyau de liquide
Huile réfrigérante Apple
Clé dynamométrique
clé
Jointure de tuyau
Ecrou d'évasement
Tampon d'étanchéité de taille moyenne (accessoire)
(Couvrez la jointure de tuyau
avec un tampon d'étanchéité.)
Collier
Isolant (accessoire)
(Pour le tuyau de liquide)
Isolant (accessoire)
(Pour le tuyau de gaz)
Tuyau de gaz
Pente supérieure à 1/100
Pince
(accessoire)
Collier
Ruban (Blanc)
Tuyau rigide à fournir
Tampon d'étanchéité de grande taille
(accessoire)
inférieur à 4 mm
17
