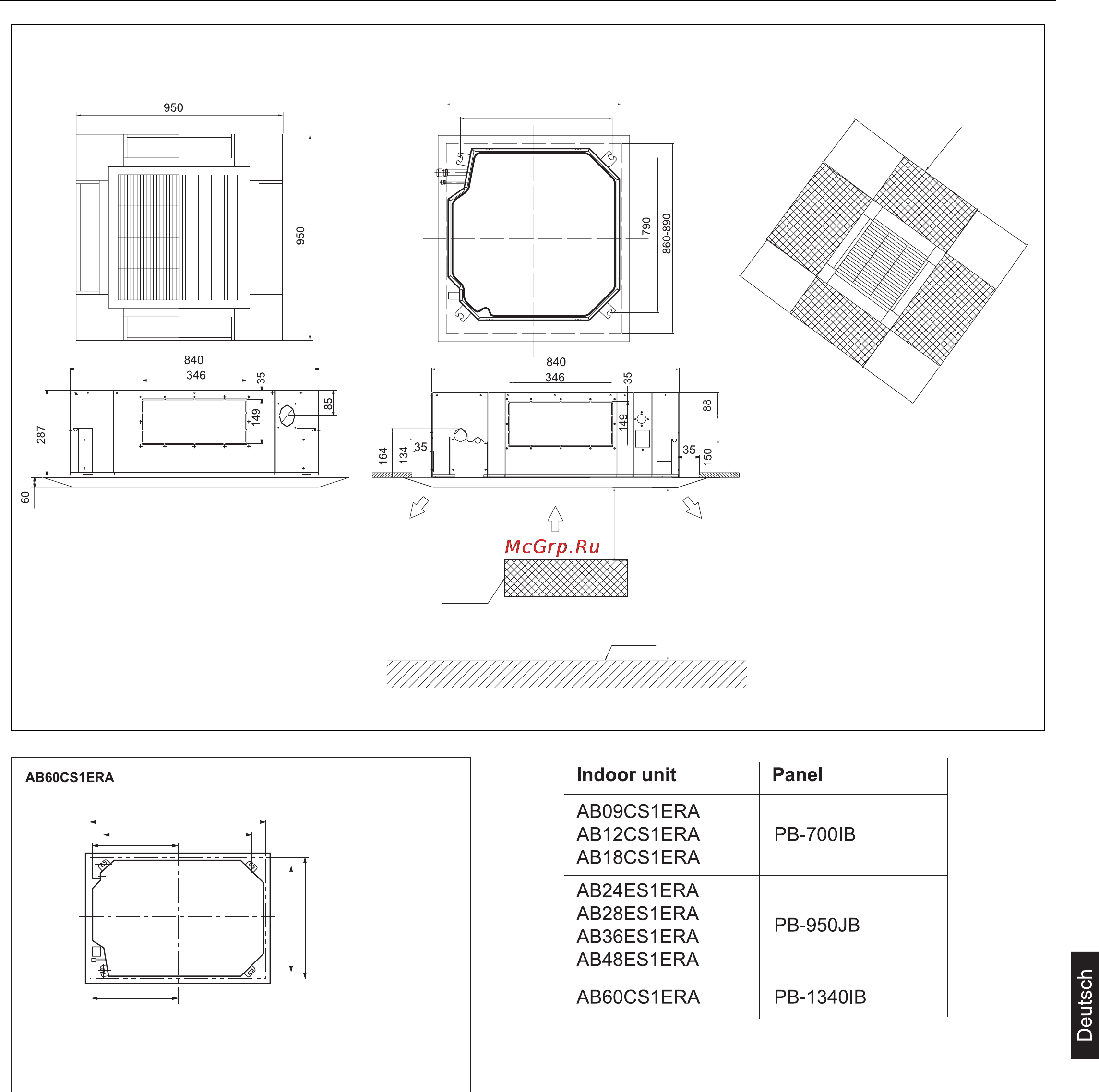

Installationsablauf
15
860-890 Deckenöffnung
Abdämmung
Fußboden
Mauerwerk oder Abdämmung
Mind 1
5
00
Mind 1500
Mind 1500
Mind 1500
Mind 1000
690 Verankerung Abstand
DE:=HT8HSD DE;?HT8HSD
Hinweis: Die Deckenöffnung kann eine Größe bis zu
910 mm haben. Zu berücksichtigen ist jedoch, dass
der Überstand zwischen Decke und Dekorpaneel
mindestens 20 mm betragen muss.
1280 Deckenöffnung
Verankerungsschrauben Abstand 1070
515
515
860 Deckenöffnung
Verankerungsschrauben Abstand 780
