Processo di installazione
15

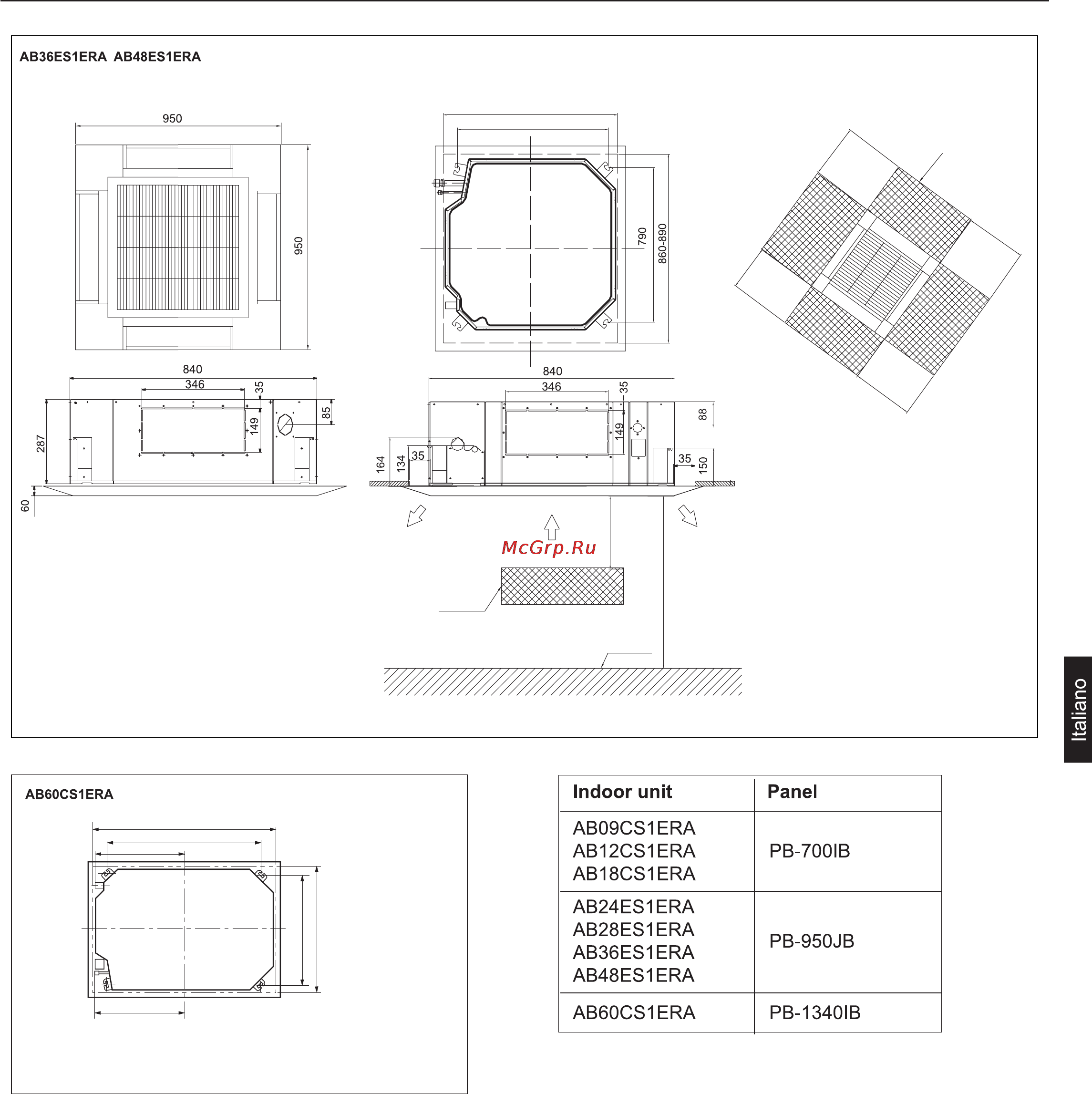

860-890 Apertura nel soffitto
Barriera
Pavimento
Muro o barriera
min 1500
min
1500
min 1500
min 1500
min 1000
690 Ancoraggio passo
Nota: Il foro nel soffitto può arrivare a 910mm, ma
bisogna tenere conto che il pannello decorativo
deve sovrapporsi al soffitto di almeno 20mm.
1280 Apertura nel soffitto
Bulloni di ancoraggio passo 1070
515
515
860 Apertura nel soffitto
Bulloni di ancoraggio passo 780
