Haier AB60CS1ERA+1U60IS1EAB [60/102] Processo di installazione
![Haier AB60CS1ERA+1U60IS1EAB [60/102] Processo di installazione](/views2/1049858/page60/bg3c.png)

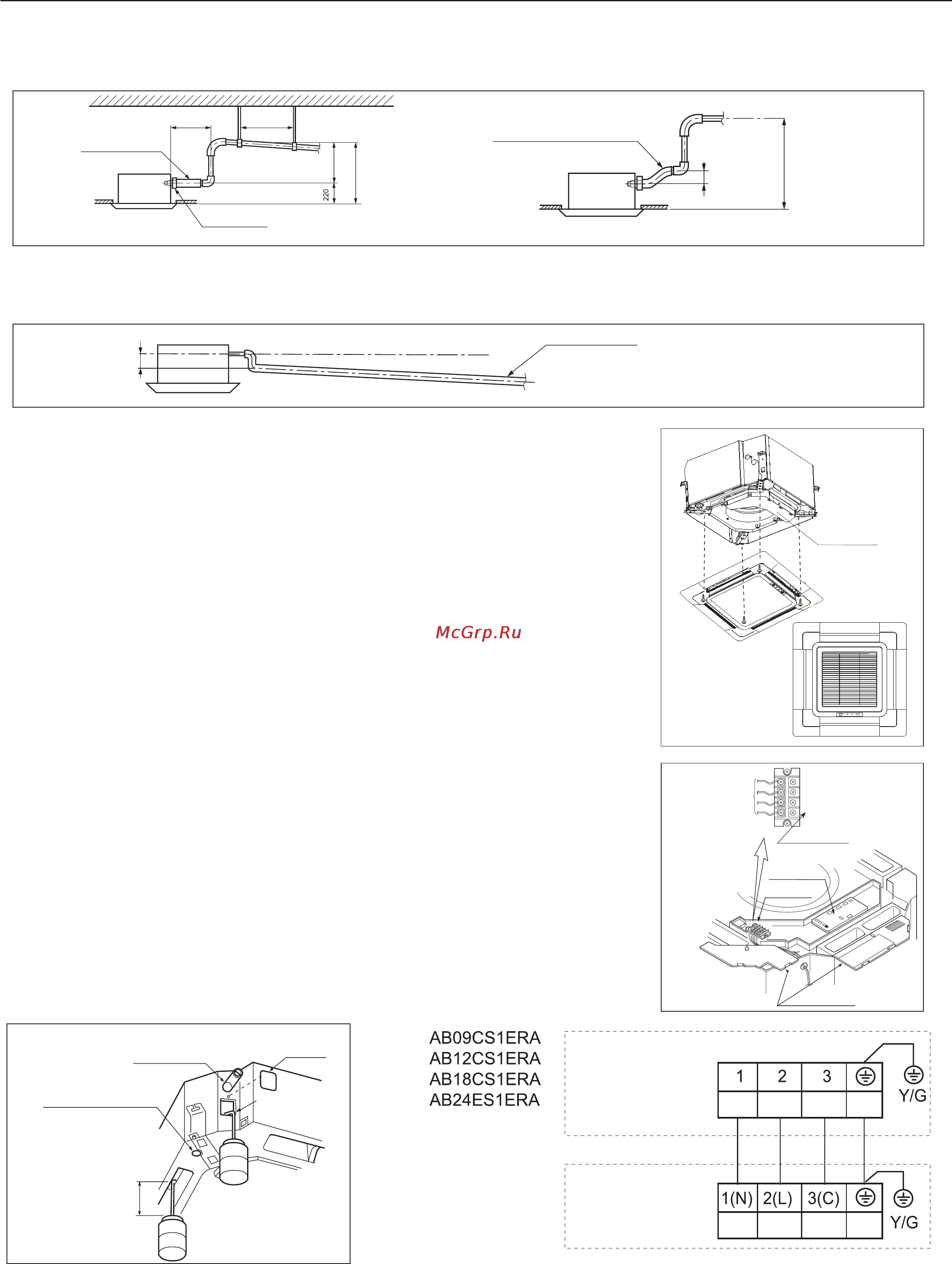

Processo di installazione
<Avvisi per il tubo di sollevamento dello scarico dell’acqua>
L’altezza dell’istallazione deve essere inferiore a 280 mm.
Ci deve essere un angolo retto con l’unità, a 300 mm dall’unità.
Nota:
L’inclinazione del tubo di scarico dell’acqua (1) deve essere entro 75 mm, non applicare troppa forza sul tubo.
Se sono collegati più tubi, osservare le procedure che seguono.
Le speciche dei tubi dell’acqua devono soddisfare i requisiti dell’unità.
(2) Dopo l’installazione vericare che lo scarico dell’acqua sia appropriato.
• Vericare che l’unità interna sia a livello orizzontale usando un livello a bolla o un
tubo di polietilene riempito d’acqua, e vericare che lo spazio tra il softto e l’unità
sia corretto. Rimuovere la leva di riferimento prima di installare il pannello ornamen-
tale.
• Stringere le viti in modo da ridurre a meno di 5 mm la differenza d’altezza tra i due
lati dell’unità interna.
• Prima stringere temporaneamente le viti.
• Prima stringere temporaneamente due viti, poi le altre due, inne stringere le quattro viti.
• Collegare i cavi del motore sincrono.
• Collegare i cavi del segnale.
• Se non c’è risposta al telecomando, vericare che il collegamento dei cavi elettrici sia
corretto, riavviare il telecomando 10 secondi dopo avere spento e l’alimentazione.
<Limiti d’installazione del pannello>
• Installare il pannello con la direzione mostrata nella gura. La direzione scorretta
provocherà perdite d’acqua ed il display visualizzerà l’errore che indica che il motore
d’oscillazione e la scheda del ricevitore non possono essere collegate.
• Caricare, nella presa d’aria o nel foro d’ispezione, 1200 cc d’acqua per vericare
che lo scarico sia corretto.
Dopo avere eseguito il collegamento dei cavi elettrici
• Vericare lo scarico dell’acqua in modalità di raffreddamento.
Quando il collegamento dei cavi elettrici non è completo
• Rimuovere il coperchio della scatola di comando, collegare il cavo 1PH al terminale
1 e 2 del blocco terminali; usare il telecomando per far funzionale l’unità.
• Nota: in questa modalità la ventola funzionerà.
• Dopo avere confermato che lo scarico dell’acqua è appropriato, accertarsi di togliere
la corrente elettrica.
300mm sotto
Tubo di scarico
(accessorio)
1 1,5 m
Staffa
Fascetta
(accessorio)
280 sotto
Tubo di sollevamento dello
scarico dell’acqua
500 sotto
Tubo indipendente
(accessory)
75 sotto
500 sotto
Collegare il tubo dell’acqua con
un raccordo a T.
Superiore a
100
Scatola di comando
elettrico
Collegare all’unità
esterna
Coperchio della scatola
di comando
Blocco terminali
PCB dell'unità
interna
Blocco
terminali
L’annafatoio del tubo di
plastica deve avere una
lunghezza di circa 100 mm
Method of water charging
Self-provided stiff pipe
Manutenzione
Accesso scarico dell’ac-
qua per la manutenzione
(Scaricare l’acqua usan-
do questo tubo)
Foro d’ispezione
100mm
Caricare l’acqua dal
foro d’ispezione
Caricare l’acqua
dallo scarico dell’aria
Blocco
terminali
unità
esterna
Blocco
terminali
unità
interna
18
