Haier AB60CS1ERA+1U60IS1EAB [36/102] Procedimiento de instalación
![Haier AB36ES1ERA+1U36HS1ERA [36/102] Procedimiento de instalación](/views2/1049858/page36/bg24.png)
14
Procedimiento de instalación
ANTES DE LA INSTALACIÓN <No-descarte-ningún-accesorio-antes-de-completar-la-instalación>
•-Determine-la-forma-de-transportar-la-unidad-al-lugar-de-la-instalación.
•-No-quite-el-embalaje-hasta-que-la-unidad-se-encuentre-en-el-lugar-de-la-instalación.
•-Si-es-necesario-desempaquetar-la-unidad,-protéjala-adecuadamente.
SELECCIÓN DEL LUGAR DE INSTALACIÓN
(1)-El-lugar-de-la-instalación-debe-cumplir-los-siguientes-requisitos-y-los-clientes-deben-estar-de-acuerdo:
• Coloque la unidad donde haya un ujo de aire adecuado.
• No bloquee el ujo de aire.
• El desaguado del agua debe ser uido.
• El lugar de la instalación debe ser sucientemente resistente como para soportar el peso de la unidad.
•-El-lugar-de-la-instalación-en-el-techo-no-debe-tener-mucha-inclinación.
• Debe haber suciente espacio para realizar tareas de mantenimiento.
•-La-longitud-de-los-tubos-de-las-unidades-interior-y-exterior-debe-estar-dentro-de-los-límites-reglamentarios.-(Consulte-el-
manual-de-instalación-para-obtener-información-sobre-la-unidad-exterior.)
•-Las-unidades-interior-y-exterior,-el-cable-de-alimentación-y-el-cable-de-la-unidad-interior-deben-estar-alejados-al-menos-1-
metro-del-equipo-de-TV-y-radio.-(Incluso-manteniendo-la-distancia-de-1-metro,-puede-seguir-apareciendo-ruido-si-las-ondas-
de-radio-son-intensas.)
(2)-Altura-del-techo
La unidad interior se puede instalar en el techo a una altura de entre 2,5 y 3 metros. (Consulte la conguración de
instalación-y-el-manual-de-instrucciones-del-panel-ornamental.)
(3)-Instalar-el-tornillo-de-suspensión.
Compruebe si el lugar de instalación es lo sucientemente resistente como para soportar el peso. Tome las medidas
necesarias en caso de que no lo sea. (La distancia entre los oricios está marcada en la plantilla de papel. Consulte la
plantilla-de-papel-para-ver-el-lugar-que-necesita-reforzarse.)
Modelo
-
-

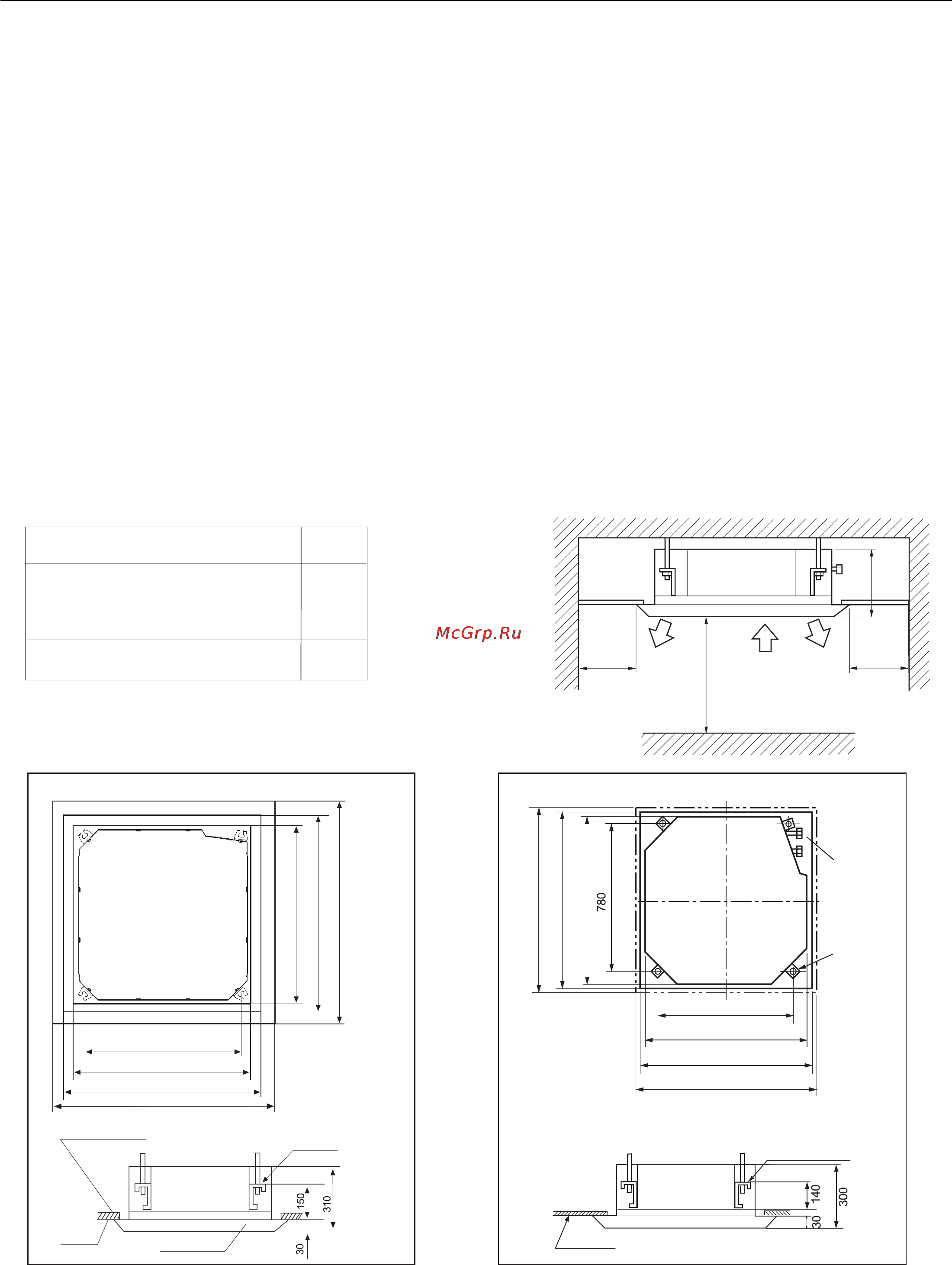

PREPARACIÓN PARA LA INSTALACIÓN
(1)--Posición-de-la-abertura-del-techo-entre-la-unidad-y-el-tornillo-de-
-
suspensión.
Espacio-de-instalación
Salida-
de-aire-
Entrada-
de-aire
Salida-
de-aire-
Al-menos-
1500
Al-menos-
1500
Al-menos-2500
Techo
Panel-ornamental
Techo
Distancia-entre-los-tornillos-
de-suspensión-535-mm
780-(distancia-entre-los-
tornillos-de-suspensión)
Unidad-interior-570-mm
Apertura-del-techo-650-mm
Panel-ornamental-700-mm
El-solapamiento-entre-el-techo-y-el-
panel-ornamental-debe-ser-de-25-mm
Tornillos-de-suspensión
Unidad-interior-570mm
Apertura-del-techo-650-mm
Panel-ornamental-700-mm
950-(panel-ornamental)
890-(apertura-del-techo)
840-(unidad-interior)
Distancia-de-separación
840-(unidad-interior)
890-(apertura-del-techo)
950-(panel-ornamental)
Tubo-de-
refrigerante
Tornillos-de-
suspensión
Soporte-de-suspensión
89+-<H*<G8 89+1<H*<G8
89~2:H*<G8 89*+:H*<G8
89*1:H*<G8 89,/<H*<G8
89-1<H*<G8 89/~<H*<G8
?
,*~
,~~
DE7@FT8HSD DE89FT8HSD DE8?FT8HSD DE9;HT8HSD DE9?HT8HSD
