12

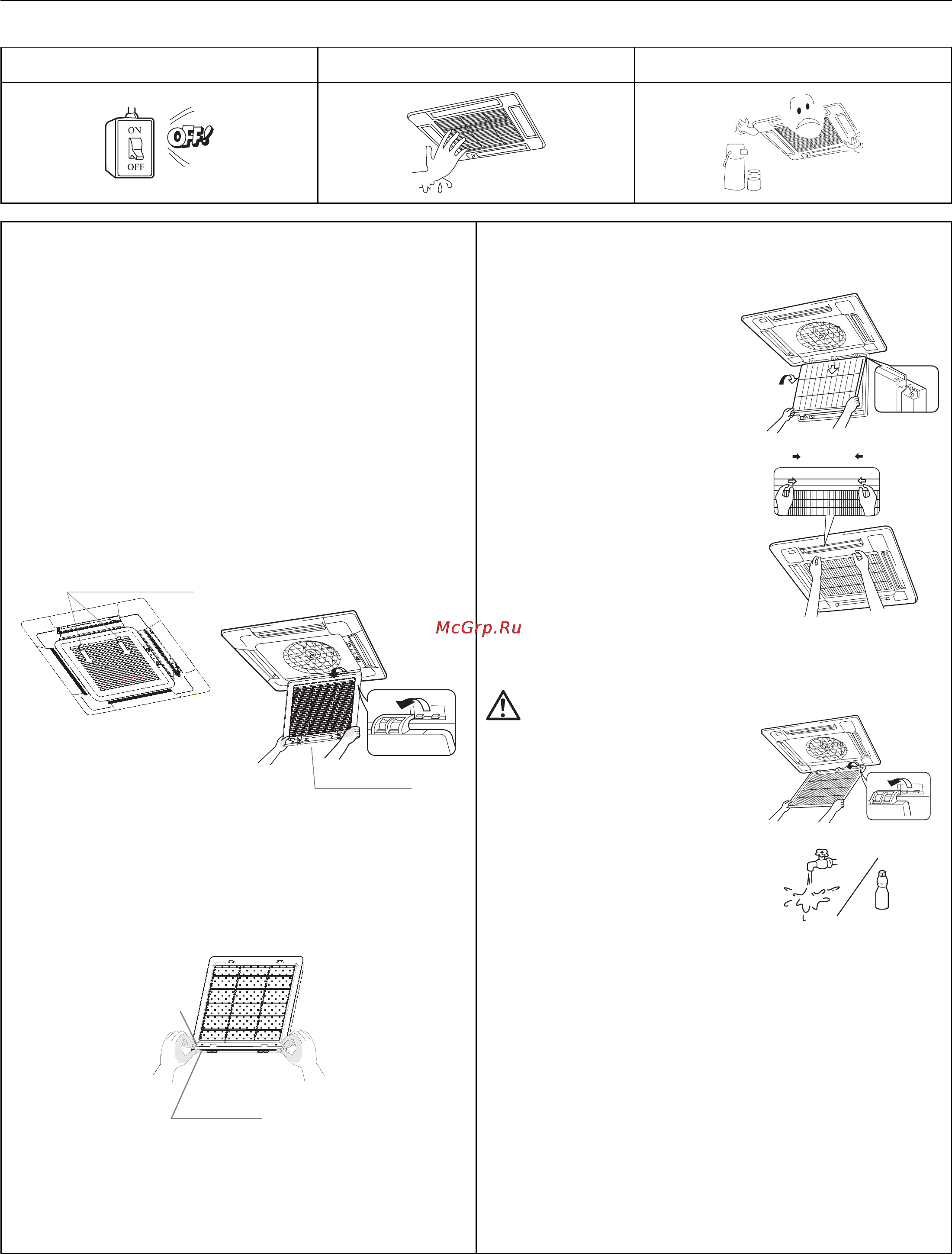

Wartung
Reinigen Sie das Gerät.
Schalten Sie den Netzschalter aus. Nicht mit nassen Händen berühren. Verwenden Sie kein heißes Wasser.
HINWEIS: Erkundigen Sie sich beim Händler nach Details.
Reinigen des Luftlters
• Entfernen Sie nicht den Luftlter, denn sonst könnten Störungen
entstehen.
• Wird die Klimaanlage in einer sehr staubigen Umgebung ein-
gesetzt, sollte der Luftlter möglichst häug gereinigt werden
(normalerweise zweimal pro Woche).
1. Nehmen Sie das Lufteinlassgitter ab.
Drücken Sie die zwei Verankerungen gemäß Bild 1 in vertikale
Richtung zum Seitengitter hin und heben Sie das Lufteinlassgitter
um 45° hoch, um es abzunehmen.
2. Nehmen Sie den Luftlter ab (Bild 2)
Drücken Sie mit dem Daumen auf den Außenrand des Luftein-
lassgitters und ziehen Sie den unteren Rand des Filternetzes mit
Ihrem Zeigenger gleichzeitig leicht heraus, so dass das Filternetz
sich leicht von der Verankerung löst und abnehmen lässt.
Reinigen Sie das Lufteinlassgitter
(1). Öffnen Sie das Luftein-
lassgitter
Ziehen Sie gleichzeitig an den
zwei Griffen und ziehen Sie das
Gitter langsam heraus. (Beim
Einfügen gehen Sie bitte auf
umgekehrte Weise vor.)
(2). Entfernen Sie den Luftlter
Siehe "Reinigen Sie den Luftl-
ter"
(3). Entfernen Sie das Luftein-
lassgitter
Öffnen Sie das Lufteinlassgitter
um 45° und heben Sie es hoch.
(4). Reinigung
Hinweis
Verwenden Sie zum Reinigen kein
Wasser heißer als 50 C, um Ver
-
färbungen oder Verformungen zu
vermeiden.
Nehmen Sie zur Reinigung eine
weiche Bürste, Wasser und ein neu-
trales Reinigungsmittel und gießen
Sie das Wasser dann weg.
Wenn sich zu viel Staub ange-
sammelt hat
Sprühen Sie ein Spülmittel für Kü-
chengeschirr mit einem Ventilator
oder direkt auf das Lufteinlassgitter.
Reinigen Sie es 10 Minuten später
mit Wasser.
(5). Installieren Sie das Luftein-
lassgitter
Siehe Vorgang 3.
(6). Installieren Sie den Luftlter
Siehe "Reinigen Sie den Luftlter"
(7). Schließen Sie das Luftein-
lassgitter
Siehe Vorgang 1.
Nachtrag: Die obigen Bilder beziehen sich nur auf Modell-
le, beziehen Sie sich bitte auf die tatsächlichen Geräte.
Drücken Sie auf die Veran-
kerungen in Pfeilrichtung.
Bild 1
Nehmen Sie das Luft-
einlassgitter ab.
Bild 2
Der Rand des Luft
-
einlassgitters
Der untere Rand
des Filternetzes
Öffnen
