Processo di installazione

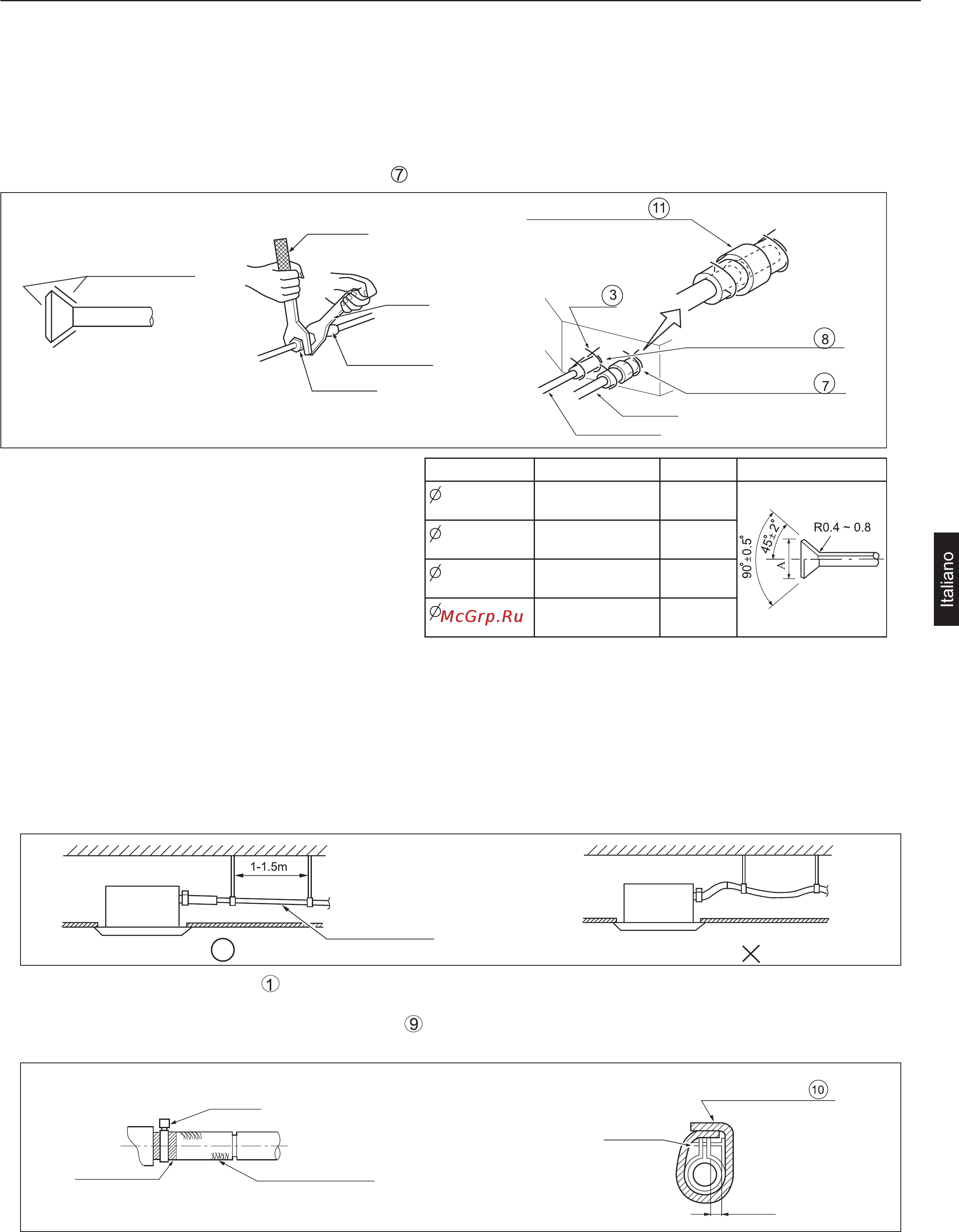

TUBI DEL REFRIGERANTE (fare riferimento al Manuale dell’unità esterna per istruzioni sui tubi esterni)
• I tubi esterni sono pre-caricati con refrigerante.
• Assicurarsi di fare riferimento alla Figura 1 quando si collegano e si scollegano i tubi dall’unità.
• Fare riferimento alla Tabella 1 per le dimensioni del dado svasato.
• Applicare olio refrigerante all’interno ed all’esterno del dado svasato. Avvitare a mano per 3-4 giri e poi stringere.
• Usare la coppia specicata nella tabella 1. (Troppa forza può danneggiare il dado svasato provocando perdite di gas)
• Controllare che non ci siano perdite sui raccordi dei tubi. Isolare i tubi come mostrato nella gura che segue.
• Isolare i punti d’unione tra i tubi del gas e l’isolante
con sigillante.
Tabella 1 Dimensioni tubo Coppia di serraggio A (mm) Forma dado svasato
6.35
1420~1720N.cm
(144~176kgf.cm)
8.3-8.7
9.52
3270~3990N.cm
(333~407kgf.cm)
12.0-12.4
12.7
4950~6030N.cm
(490~500kgf.cm)
12.4-16.6
15.88
6180~7540N.cm
(630~770kgf.cm)
18.6-19.0
INSTALLAZIONE DE TUBO DI SCARICO DELL’ACQUA
(1) Installazione de tubo di scarico dell’acqua
• Il diametro del tubo deve essere uguale o superiore a quello del tubo dell’unità. (Tubo di polietilene; dimensioni: 25mm; O.D:
32mm)
• Il tubo di scarico deve essere corto, con un’inclinazione verso il basso di almeno 1/100 per prevenire la formazione di bolle
d’aria.
• Se non è possibile creare l’inclinazione, prendere le misure necessarie per sollevare il tubo.
• Tenere una distanza di 1 1,5 m tra le staffe per raddrizzare il tubo dell’acqua.
• Usare il tubo rigido ed il morsetto fornito in dotazione all’unità. Inserire il tubo dell’acqua nello scarico nché raggiunge il
nastro bianco. Stringere il fermaglio nché la testa della vite si trova a meno di 4 mm dal tubo.
• Avvolgere il tubo scarico ed il morsetto con l’isolante .
• Isolare il tubo di scarico della stanza.
Tubo per liquidi
Olio refrigerante Apple
Chiave dinamometrica
Chiave per bulloni
Piping joing
Dado svasato
Isolante medio (accessorio)
(Coprire il raccordo dei
tubi con isolante.)
Fascetta
Isolante (accessorio)
(Per tubi dei liquidi)
Isolante (accessorio)
(Per tubi del gas)
Tubo per gas
Inclinazione
superiore
a
1/100
Fascetta
(accessorio)
Fascetta
Nastro
(bianco)
Tubo
rigido
fornito
in
dotazione
Isolante
grande
(accessorio)
4
mm
sotto
17
