10

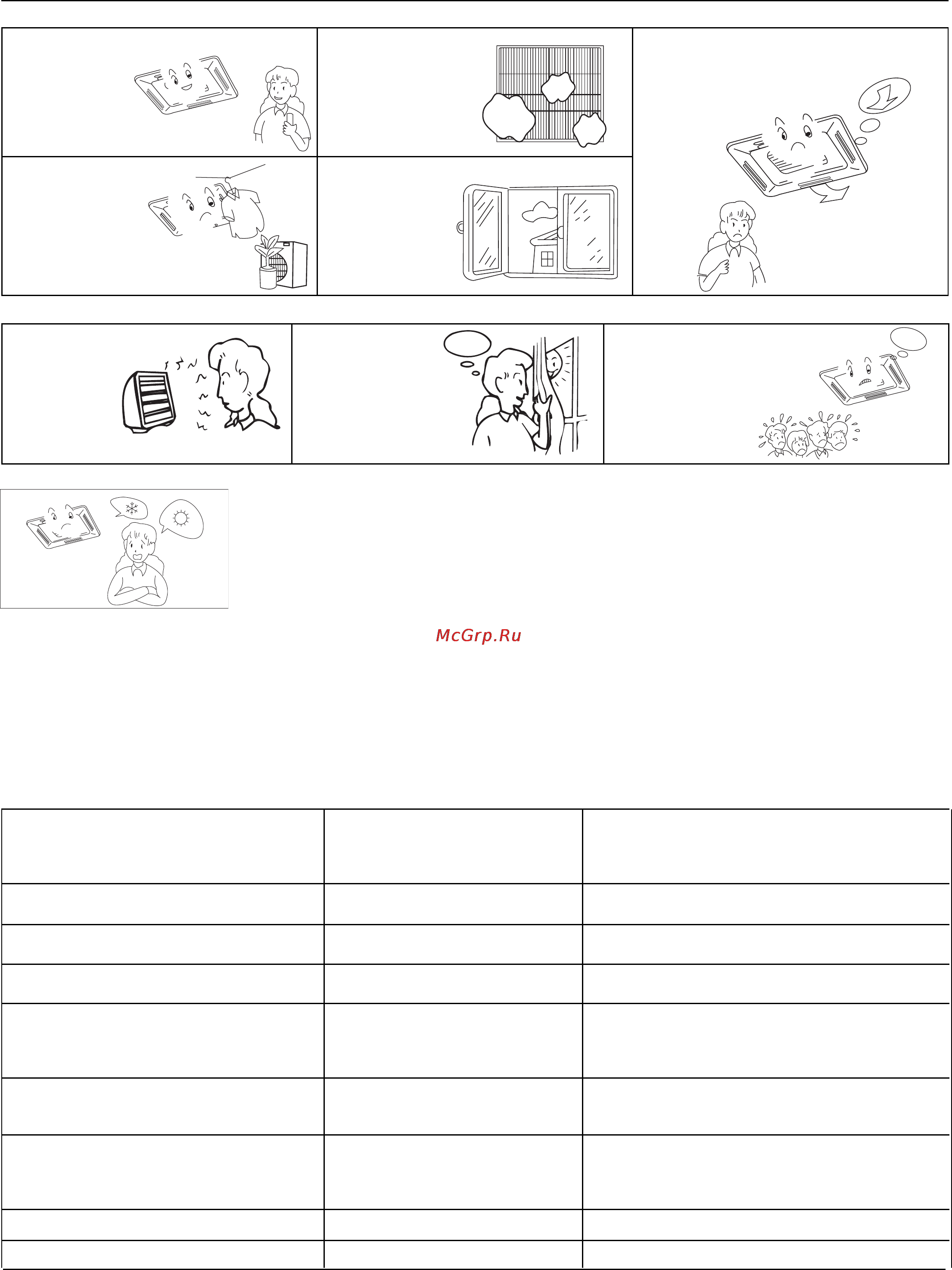

Dépannage
Refroidissement ou chauffage faible
La commande est ajustée de
façon adéquate
Le ltre à air est-il
trop sale ?
Le volet de positionnement horizontal
est-il dirigé vers le haut ? (en mode
CHAUFFAGE)
Y a-t-il un obstacle
devant l'entrée
ou la sortie
d'air ?
Porte ou fenêtre ouverte
Refroidissement insufsant
Existe-t-il
une autre
source de
chaleur
dans la
pièce ?
La pièce est-el-
le soumise à la
lumière directe
du soleil ?
La pièce contient-elle
trop de personnes ?
Air froid soufé (en mode chauffage)
Si le climatiseur ne fonctionne pas correctement, même après avoir vérié les points
susmentionnés, ou si l'un des phénomènes ci-dessous est observé, stoppez le fonc-
tionnement du climatiseur et contactez votre fournisseur.
1) Le fusible ou le disjoncteur saute souvent.
2) L'eau goutte hors de l'unité en mode refroidissement ou en mode séchage.
3) Le fonctionnement est irrégulier ou vous entendez un son anormal.
En cas de défaillance, le ventilateur de l'unité intérieure s'arrête.
En cas de défaillance intérieure, seul le voyant DEL de fonctionnement du récepteur à distance s'allume,
En cas de défaillance extérieure, le voyant DEL du minuteur et celui de fonctionnement s'allument. Le voyant DEL du minu-
teur du récepteur à distance concerne l'emplacement dix, et le voyant DEL de fonctionnement concerne l'emplacement un.
Le voyant DEL du minuteur va commencer par clignoter. Deux secondes plus tard, le voyant DEL de fonctionnement se met
également à clignoter. Puis, quatre secondes plus tard, les voyants se remettent à clignoter à tour de rôle. Le nombre de
clignotement correspond à la défaillance de l'unité extérieure + 20.
Par exemple, si le code de défaillance extérieure est 2, l'unité intérieure indique 22. Le voyant DEL du minuteur commence
donc à clignoter deux fois, puis le voyant DEL de fonctionnement clignote deux fois.
Ta : capteur de la température ambiante
Tm : capteur de la température de la bobine
Dépannage
CODE DE DÉFAILLANCE (nom-
bre de clignotement du voyant
DEL de fonctionnement du
tableau de réception intérieur)
RAISONS POSSIBLES
Température Ta défaillante 1
Capteur déconnecté, ou cassé, ou en mauvaise
position, ou court-circuit
Température Tm défaillante 2
Capteur déconnecté, ou cassé, ou en mauvaise
position, ou court-circuit
EEPROM défaillant au niveau de la carte
à circuits imprimés de l'unité intérieure
4
Carte à circuits imprimés de l'unité intérieure
défaillante
Communication anormale entre l'unité
intérieure et l'unité extérieure
7
Mauvaise connexion, ou câbles déconnectés,
au mauvais réglage de l'adresse de l'unité inté-
rieure, ou alimentation électrique défaillante ou
carte à circuits imprimés défaillante
Communication anormale entre le contrô-
leur câblé intérieur et la carte à circuits
imprimés de l'unité intérieure
8
Mauvaise connexion, ou contrôleur câblé dé-
connecté/carte à circuits imprimés défaillante
Système de vidange anormal 12
Moteur de la pompe déconnecté, ou en mau-
vaise position, ou automate à otteur en panne/
ou automate à otteur déconnecté/ou en mau-
vaise position
Différent du mode d’unité à l’extérieur
Fonctionnement du mode anormal à l’intérieur
16
Pour la panne à l'extérieur mentionnée dans le tableau de panne à l'intérieur, veuillez vous référer à la liste des codes de panne à l'extérieur.
13
Signal en croix zéro erroné
Signal en croix zéro détecté erroné
