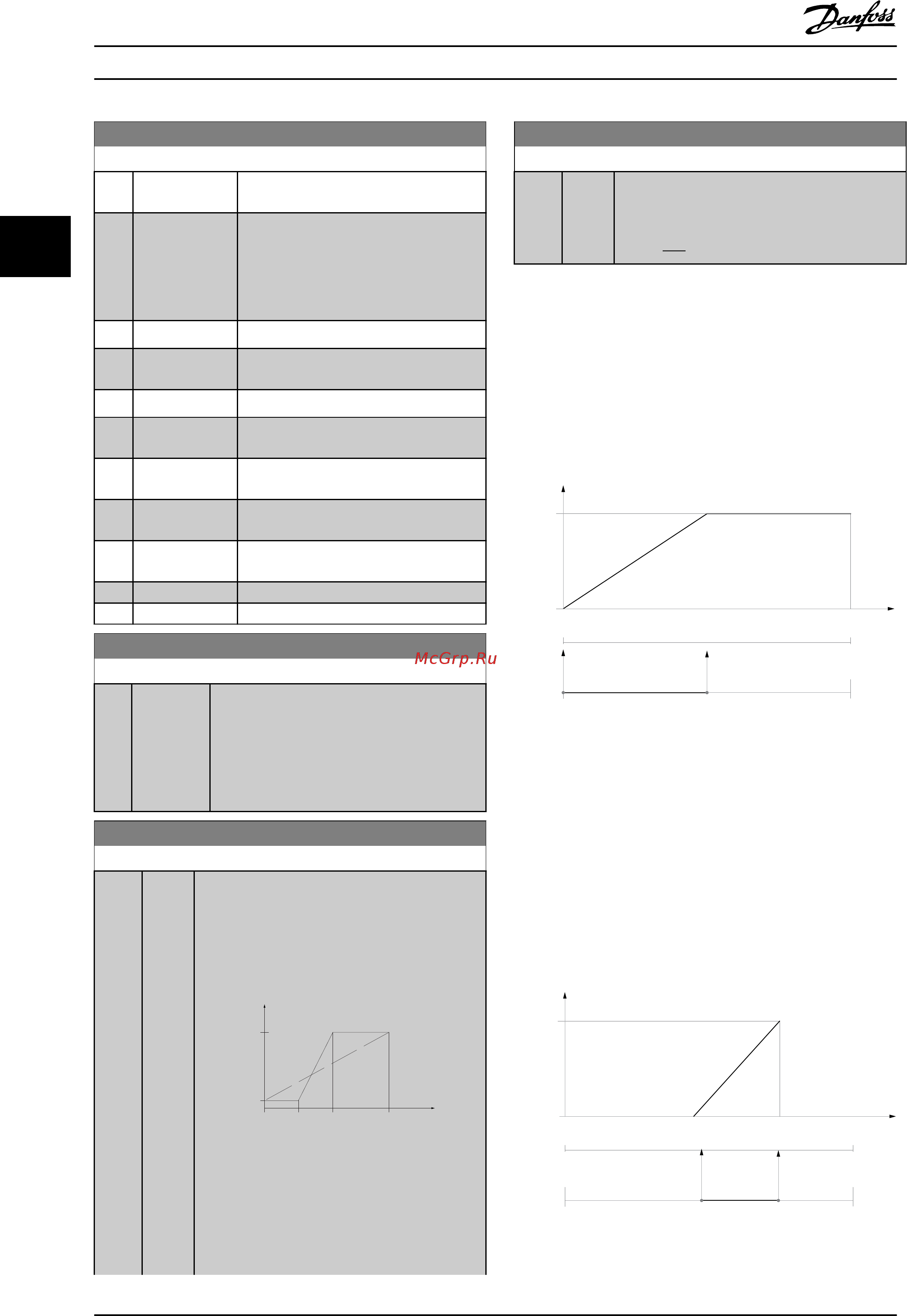

6-50 Клемма 42, выход

Опция: Функция:

[136] Мощность, 4-20

мА

0 — ном. мощность двигателя.

[137] Скорость 4-20

мА

0 — верхн. предел скорости

(параметр 4-13 Верхн.предел

скор.двигателя [об/мин] и

параметр 4-14 Верхний предел

скорости двигателя [Гц]).

[139] У.по шине 0–100 %, (0–20 мА)

[140] Упр.по шине

4-20 мА

0–100%.

[141] Т.а.у.по шине 0–100 %, (0–20 мА).

[142] Т-аут уп.по ш.

4-20мА

0–100%.

[143] Расш. CL1,

4-20мА

0–100%.

[144] Расш. CL2,

4-20мА

0–100%.

[145] Расш. CL3,

4-20мА

0–100%.

[184] Mirror AI53 mA

[185] Mirror AI54 mA

6-51 Клемма 42, мин. выход

Диапазон: Функция:

0 %* [0 -

200 %]

Масштаб минимального значения

выходного аналогового сигнала на клемме

42 (0 мA или 4 мA).

Задайте значение в виде процента полного

диапазона переменной, выбранной в

параметр 6-50 Клемма 42, выход.

6-52 Клемма 42, макс. выход

Диапазон: Функция:

100 %

[0 -

200 %]

Установите масштаб максимального выходного

значения (20 мА) выбранного аналогового

сигнала на клемме 42.

Задайте значение в виде процента полного

диапазона переменной, выбранной в

параметр 6-50 Клемма 42, выход.

130BA075.13

(mA)

0/4

100%

Current

Analogue

output

Min Scale

par. 6-51

Variable

for

output

example:

Speed (RPM)

Analogue

Output

Max Scale

par. 6-52

Рисунок 3.31 Зависимость выходного тока

от переменной·задания

Имеется возможность получить величину

менее 20 мА при полном масштабе путем

6-52 Клемма 42, макс. выход

Диапазон: Функция:

ввода значений > 100 % с помощью

приведенной ниже формулы:

20мА/треб.макс.ток × 100 %

i . e . 10мА:

20мА

10мА

× 100 % = 200 %

Пример 1.

Значение переменной = выходная частота, диапазон =

0–100 Гц.

Диапазон, требуемый для выхода = 0–50 Гц.

Выходной сигнал 0 или 4 мA требуется при 0 Гц (0 %

диапазона). Установите параметр 6-51 Клемма 42, мин.

выход на 0 %

Выходной сигнал 20 мA требуется при 50 Гц (50 %

диапазона). Установите параметр 6-52 Клемма 42, макс.

выход на 50 %/

0/4 mA

20 mA

50% 100%0%

50Hz 100Hz0Hz

130BA858.10

Рисунок 3.32 Пример 1

Пример 2.

Переменная = обратная связь, диапазон = от -200 % до

+200 %

Диапазон, требуемый для выхода = 0–100 %.

Выходной сигнал 0 или 4 мA требуется при 0 % (50 %

диапазона). Установите параметр 6-51 Клемма 42, мин.

выход на 50 %/

Выходной сигнал 20 мA требуется при 100 % (75 %

диапазона). Установите параметр 6-52 Клемма 42, макс.

выход на 75 %.

0/4 mA

20 mA

50% 75% 100%0%

0% +100% +200%-200%

130BA856.10

Рисунок 3.33 Пример 2

Описание параметров

VLT

AQUA Drive FC 202
