обычно приводятся в технических характеристиках как
значение «линия — линия». В двигателях с постоянными
магнитами обычно используется соединение типа
«звезда».
Параметр 1-30 Сопрот
ивление статора (Rs)
(между линией и общим
проводом).
Этот параметр определяет
сопротивление обмотки статора (R
s
)
аналогично сопротивлению статора
асинхронного двигателя.
Сопротивление статора
определяется для измерения
значения «линия — общий провод».
Если сопротивление статора
измеряется между двумя линиями,
чтобы получить значение «линия —
линия», необходимо поделить
полученное значение на 2.
Параметр 1-37 Индукти
вность по оси d (Ld)
(между линией и общим
проводом).
Этот параметр определяет
индуктивность по продольной оси
для двигателей с постоянными
магнитами. Индуктивность по оси d
определяется для измерения между
фазой и общим проводом. Если
сопротивление статора измеряется
между двумя линиями, чтобы
получить значение «линия —
линия», необходимо поделить
полученное значение на 2.
Параметр 1-40 Против
о-ЭДС при 1000 об/мин
Эффективное значение
(значение между
линиями).
Этот параметр определяет противо-
ЭДС через клемму статора двигателя
с постоянными магнитами при
механической скорости 1000 об/
мин. Оно определяется между
линиями и выражается как
эффективное значение.
Таблица 3.4 Параметры, относящиеся к двигателям с
постоянными магнитами
УВЕДОМЛЕНИЕ
Изготовители двигателей предоставляют значения
активного сопротивления статора
(параметр 1-30 Сопротивление статора (Rs)) и
индукции по оси d (параметр 1-37 Индуктивность по
оси d (Ld)) в технических характеристиках как данные
между линией и общим проводом (нейтральной
точкой звезды) или между линиями. Не существует
общего стандарта. Разные настройки сопротивления
обмотки статора и индукции представлены на
Рисунок 3.6. Преобразователи частоты Danfoss всегда
требуют значения между линией и общим проводом.
Противо-ЭДС двигателя с постоянными магнитами
определяется как «Индуцированная ЭДС на любой из
двух фаз обмотки статора свободно вращающегося
двигателя». Преобразователи частоты Danfoss всегда
требуют использования эффективного значения
между линиями, измеренного при 1000 об/мин
механической скорости вращения. Это показано на
Рисунок 3.7.
Line to common (starpoint)
Line to line values
Rs and Ld
Rs and Ld
130BC008.11

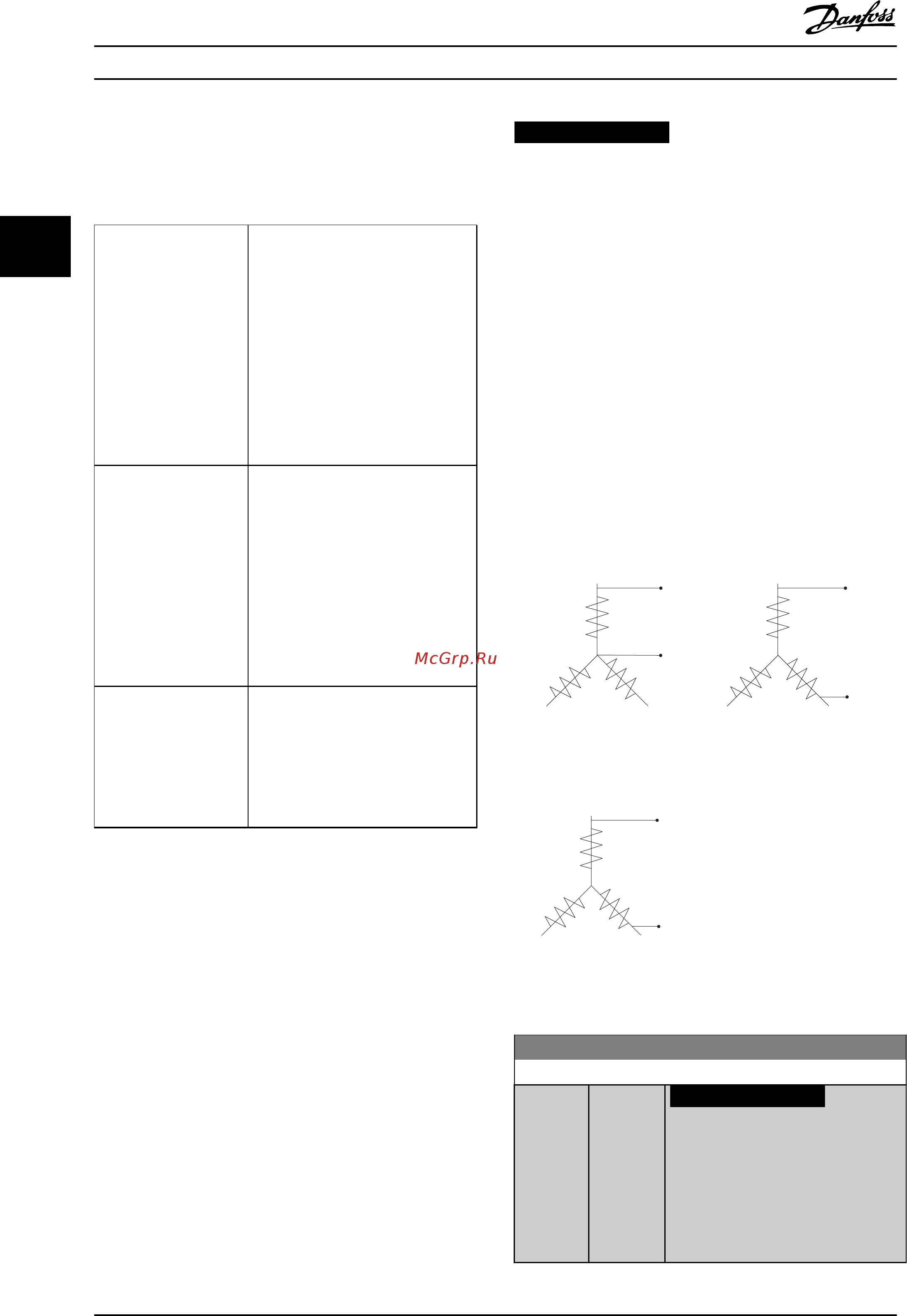

Рисунок 3.6 Характеристики обмотки статора
Permanent magnet motors
130BC009.10
Line to Line Back
Emf in RMS Value
at 1000 rpm
Speed (mech)
Рисунок 3.7 Определения параметров противо-ЭДС для
двигателей с постоянными магнитами
1-38 q-axis Inductance (Lq)
Диапазон: Функция:
Size
related*
[0.000 -
1000 mH]
УВЕДОМЛЕНИЕ
Этот параметр невозможно
регулировать во время работы
двигателя.
Введите значение индуктивности по
оси q. См. листок технических данных
двигателя.
Описание параметров
VLT
®
AQUA Drive FC 202
52 Danfoss A/S © 08/2015 Все права защищены. MG20O950
