14-22 Режим работы
Опция: Функция:
8. Параметр 14-22 Режим работы
автоматически устанавливается
в значение [0] Обычная работа.
Для включения в режиме
нормальной работы после
тестирования платы управления
выключите и включите питание.
Если тестирование выполнено
успешно,
Показания на LCP: Control Card OK
(Плата управления в норме).
Отключите сетевое питание и вилку
контрольного разъема. На плате
управления загорается зеленый
светодиод.
Если проверка выполнена с ошибками,
Показания на LCP: Control Card I/O failure
(Неисправность ввода/вывода платы
управления).
Замените преобразователь частоты или
плату управления. На плате управления
загорается красный индикатор. Для
проверки разъемов соедините/
сгруппируйте следующие клеммы, как
показано на Рисунок 3.44:
•
(18, 27 и 32)
•
(19, 29 и 33)
•
(42, 53 и 54)
130BA314.10
1312 18 37322719 29 33 20
5039 42 5453 55

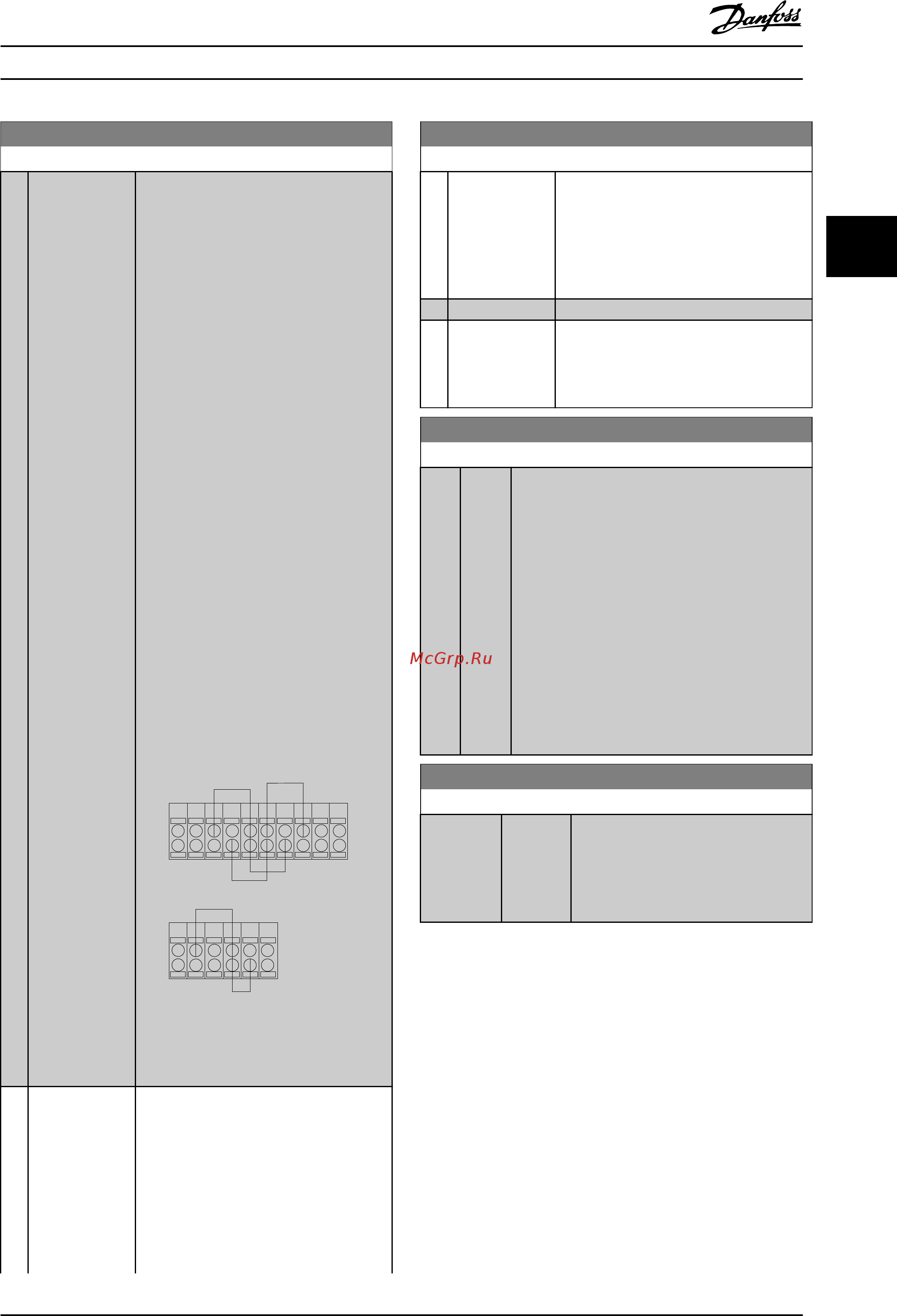

Рисунок 3.44 Тестирование проводки
платы управления
[2] Инициализация Используется для сброса до значений по
умолчанию всех параметров, кроме
•
Параметр 15-03 Кол-во
включений питания.
•
Параметр 15-04 Кол-во
перегревов.
•
Параметр 15-05 Кол-во
перенапряжений.
14-22 Режим работы
Опция: Функция:
Сброс преобразователя частоты
выполняется при следующем включении
питания.
Для Параметр 14-22 Режим работы
также возвращается значение по
умолчанию [0] Обычная работа.
[3] Режим загрузки
[4] Initialize all
parameters
Выберите это значение для сброса всех
параметров (включая параметры связи
по шине и параметры двигателя) до
значений по умолчанию.
14-25 Задержка отключ.при пред. моменте
Диапазон: Функция:
60 s* [0 -
60 s]
Введите задержку отключения при предельном
крутящем моменте в секундах. Когда выходной
крутящий момент достигает предельных
значений (параметры
параметр 4-16 Двигательн.режим с огранич.
момента и параметр 4-17 Генераторн.режим с
огранич.момента), выдается предупреждение.
Если предупреждение о пределе крутящего
момента активно в течение заданного в этом
параметре времени, преобразователь частоты
отключается. Выключите задержку отключения,
установив параметр равным 60 с = ВЫКЛ.
Контроль теплового состояния преобразователя
частоты остается активным.
14-26 Зад. отк. при неисп. инв.
Диапазон: Функция:
Size related* [0 - 35 s] Если преобразователь частоты
регистрирует перенапряжение в
течение заданного времени, через
заданное время происходит
отключение.
3.13.4 14-3* Регул.пределов тока
Преобразователь частоты имеет встроенный регулятор
предельного тока, который включается, когда ток
двигателя и, следовательно, крутящий момент
оказываются выше предельных значений,
установленных в параметр 4-16 Двигательн.режим с
огранич. момента и параметр 4-17 Генераторн.режим с
огранич.момента.
Когда достигается предел по току в режиме двигателя
или в режиме рекуперации, преобразователь частоты
стремится как можно скорее уменьшить крутящий
момент, чтобы он стал ниже установленных пределов по
крутящему моменту без потери управления двигателем.
Описание параметров Руководство по программированию
MG20O950 Danfoss A/S © 08/2015 Все права защищены. 143
