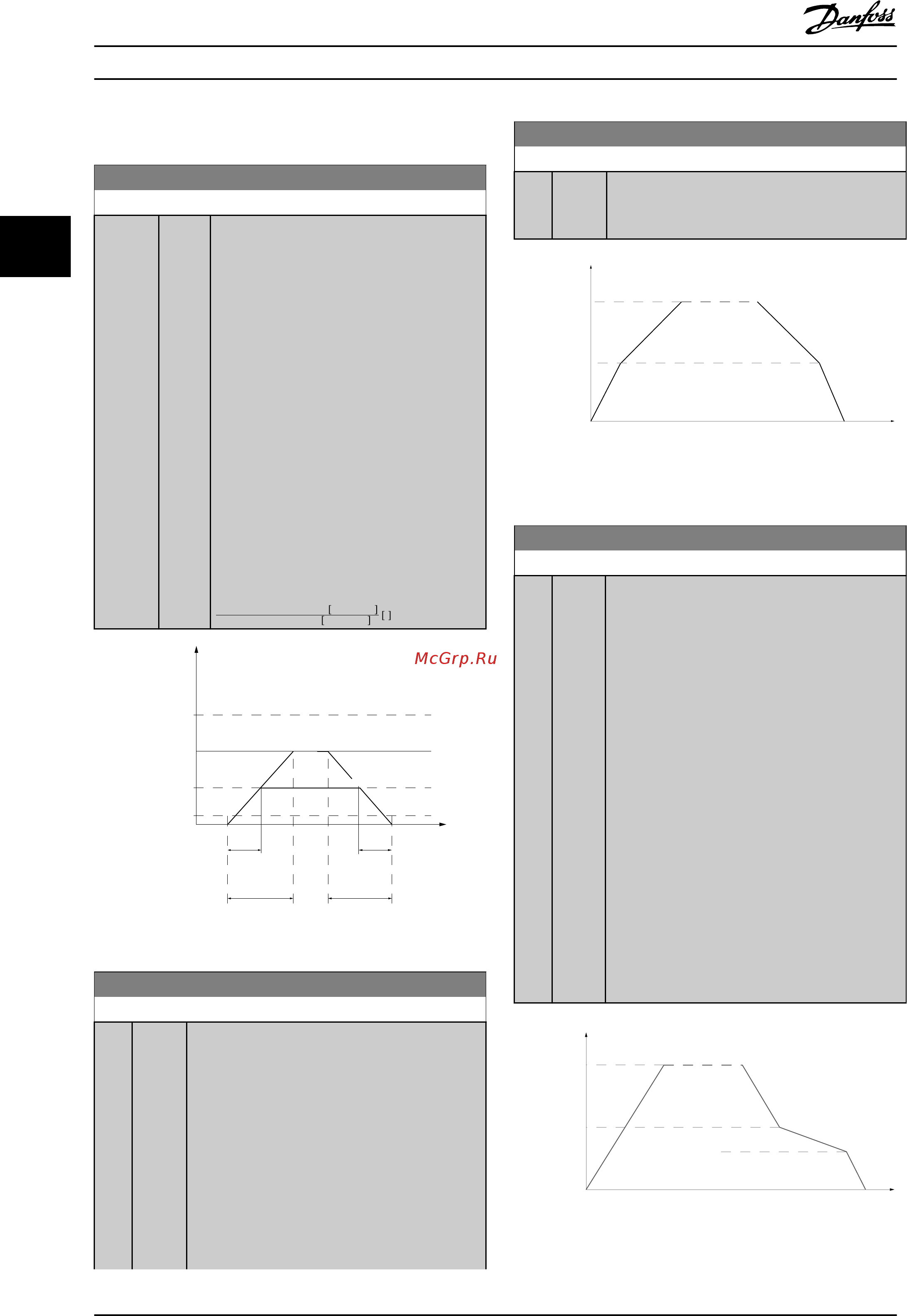

3.5.5 3-8* Др.изменен.скор.
3-80 Темп изм. скор.при перех. на фикс. скор.
Диапазон: Функция:
Size
related*
[1 -
3600 s]
Введите время достижения фиксированной
скорости, то есть время ускорения/
замедления двигателя в диапазоне от 0
об/мин до номинальной скорости
вращения двигателя (n
M,N
) (устанавливается
в параметр 1-25 Номинальная скорость
двигателя). Убедитесь также, что
результирующий ток, необходимый для
получения заданного времени достижения
фиксированной скорости, не превышает
предельного тока, заданного в
параметр 4-18 Предел по току. Отсчет
времени достижения фиксированной
скорости начинается при подаче сигнала
режима фиксированной скорости с панели
управления, через выбранный цифровой
вход или порт последовательного канала
связи.
пар. . 3 − 80 =
tфиксация частоты × nном. пар. . 1 − 25
фиксация частотыскор. пар. . 3 − 19
с
130BA070.10
Time
P 3-80
RPM
P 4-13 RPM
high limit
P 1-25
Motor speed
Jog speed
P 3-19
P 3-80
Ramp up
(acc)
Ramp down
(dec)
t jog t jog
P 4-11 RPM
low limit
Рисунок 3.18 Темп изм. скор.при перех. на фикс. скор.
3-84 Initial Ramp Time
Диапазон: Функция:
0 s* [0 -
60 s]
Введите время начального изменения скорости
от нулевой скорости до нижнего предела
скорости двигателя,
параметр 4-11 Нижн.предел скор.двигателя[об/
мин] или параметр 4-12 Нижний предел
скорости двигателя [Гц]. Работа на скорости
ниже минимальной может привести к выходу
из строя погружные насосы для глубоких
колодцев. Рекомендуется использовать
короткое время изменения скорости на
скоростях насоса ниже минимальной. Этот
параметр можно применять в качестве
3-84 Initial Ramp Time
Диапазон: Функция:
значения быстрого изменения скорости от
нулевой скорости до нижнего предела
скорости двигателя. См. Рисунок 3.19.
130BA962.10
Motor Speed
Motor Speed
High
Low
Normal
Ramps
Initial
Ramp
Final
Ramp
Time
Speed
Рисунок 3.19 Время начального и конечного изменения
скорости
3-85 Check Valve Ramp Time
Диапазон: Функция:
0 s* [0 -
60 s]
Для предохранения шаровых обратных
клапанов в режиме остановки можно
применить изменение скорости срабатывания
клапана — в виде медленного изменения
скорости от параметр 4-11 Нижн.предел
скор.двигателя[об/мин] или
параметр 4-12 Нижний предел скорости
двигателя [Гц] до конечной скорости обратного
клапана, которая задается оператором в
параметр 3-86 Check Valve Ramp End Speed [RPM]
или параметр 3-87 Check Valve Ramp End Speed
[HZ]. Когда значение, установленное в
параметр 3-85 Check Valve Ramp Time,
отличается от 0 с, приводится в действие время
изменения скорости обратного клапана,
применяемое для снижения скорости от
нижнего предела скорости двигателя до
конечной скорости обратного клапана в
параметр 3-86 Check Valve Ramp End Speed [RPM]
или параметр 3-87 Check Valve Ramp End Speed
[HZ]. См. Рисунок 3.20.
130BA961.10
Speed
Motor Speed
Normal
Check valve
Motor Speed
High
Low
Time
Ramp
End Speed
Рисунок 3.20 Изменение скорости контрольного клапана
Описание параметров
VLT
®
AQUA Drive FC 202
72 Danfoss A/S © 08/2015 Все права защищены. MG20O950
