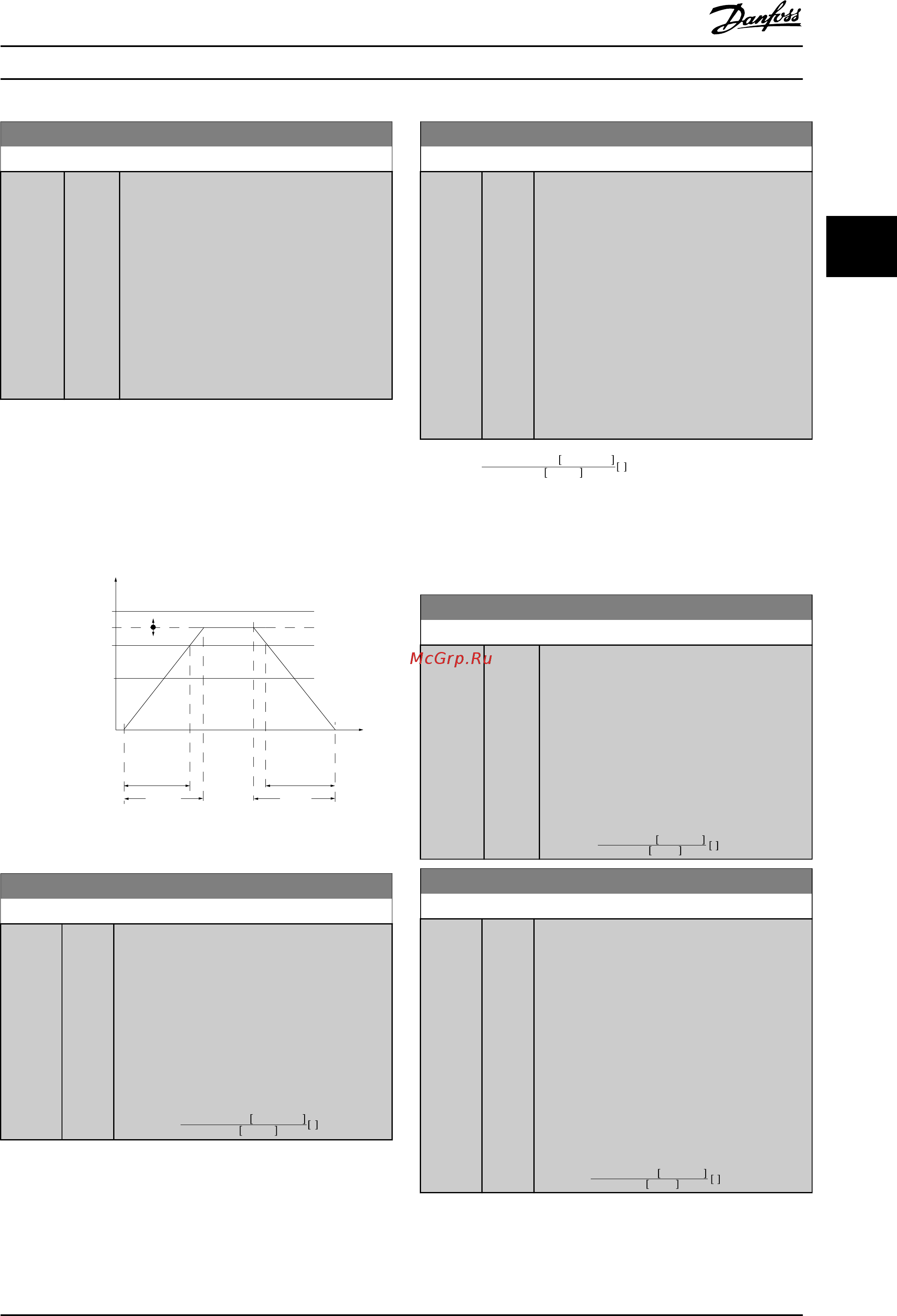

Danfoss VLT AQUA Drive FC-202P3K7S2 [73/290] 4 изменение скор 1
![Danfoss VLT AQUA Drive FC-202P3K0S2 [73/290] 4 изменение скор 1](/views2/1557592/page73/bg49.png)
3-19 Фикс. скорость [об/мин]
Диапазон: Функция:
Size
related*
[ 0 -
par.
4-13
RPM]
Введите значение фиксированной скорости
n
фикс.
, которая представляет собой
фиксированную выходную скорость.
Преобразователь частоты обеспечивает эту
скорость, когда активизирована функция
фиксации частоты. Максимальный предел
задается в параметр 4-13 Верхн.предел
скор.двигателя [об/мин].
См. также параметр 3-11 Фиксированная
скорость [Гц] и параметр 3-80 Темп изм.
скор.при перех. на фикс. скор..
3.5.3 3-4* Изменение скор. 1
Используется для настройки времени изменения
скорости для каждого из двух изменений скорости
(группы параметров 3-4* Изменение скор. 1 и 3-5*
Изменение скор. 2).
t
acc
t
dec
130BA169.11
P 3-*2
Ramp (X)
Down
Time (Dec)
P 4-13
High-limit
RPM
Reference
P 1-25
Motor
speed
P 4-11
Low limit
Time
P 3-*1
Ramp (X)Up
Time (Acc)
Рисунок 3.17 Изменение скорости 1
3-41 Время разгона 1
Диапазон: Функция:
Size
related*
[ 1.00
- 3600
s]
Введите время разгона, то есть время
ускорения от 0 об/мин до
параметр 1-25 Номинальная скорость
двигателя. Выберите время разгона так,
чтобы выходной ток в процессе разгона не
превышал предельного тока, заданного в
параметр 4-18 Предел по току. См. время
замедления в параметр 3-42 Время
замедления 1.
пар. . 3 − 41 =
t ускор. × nном. пар. . 1 − 25
задан. об/мин
с
3-42 Время замедления 1
Диапазон: Функция:
Size
related*
[ 1.00
- 3600
s]
Введите время замедления, то есть время
снижения скорости от
параметр 1-25 Номинальная скорость
двигателя до 0 об/мин. Выберите время
замедления таким образом, чтобы не
возникало перенапряжения на инверторе
из-за рекуперативного режима двигателя.
Кроме того, время замедления должно быть
достаточно большим, чтобы не дать
генерируемому току, превысить предельный
ток, заданный в параметр 4-18 Предел по
току. См. время разгона в
параметр 3-41 Время разгона 1.
пар. . 3 − 42 =
tзамедл. × nном. пар. . 1 − 25
задан. об/мин
с
3.5.4 3-5* Изменение скор. 2
Параметры изменения скорости для выбора см. группе
параметров 3-4* Изменение скор. 1.
3-51 Время разгона 2
Диапазон: Функция:
Size
related*
[ 1.00
- 3600
s]
Введите время разгона, то есть время
ускорения от 0 об/мин до
параметр 1-25 Номинальная скорость
двигателя. Выберите время разгона так,
чтобы выходной ток в процессе разгона не
превышал предельного тока, заданного в
параметр 4-18 Предел по току. См. время
замедления в параметр 3-52 Время
замедления 2.
пар. . 3 − 51 =
t ускор. × nном. пар. . 1 − 25
задан. об/мин
с
3-52 Время замедления 2
Диапазон: Функция:
Size
related*
[ 1.00
- 3600
s]
Введите время замедления, то есть время
снижения скорости от
параметр 1-25 Номинальная скорость
двигателя до 0 об/мин. Выберите время
замедления таким образом, чтобы не
возникало перенапряжения на инверторе
из-за рекуперативного режима двигателя и
чтобы генерируемый ток не превышал
предельного значения, установленного в
пар. параметр 4-18 Предел по току. См.
время разгона в параметр 3-51 Время
разгона 2.
пар. . 3 − 52 =
tзамедл. × nном. пар. . 1 − 25
задан. об/мин
с
Описание параметров Руководство по программированию
MG20O950 Danfoss A/S © 08/2015 Все права защищены. 71
