(параметр 23-63 Запланированный по времени период
пуска и параметр 23-64 Запланированный по времени
период останова). Эти два набора данных могут быть
считаны из параметр 23-61 Непрерывные двоичные
данные (текущий) и параметр 23-62 Запланированные
по времени двоичные данные (для сравнения).
Анализ трендов можно выполнить для следующих
рабочих переменных:
•
Мощность
•
Ток
•
Выходная частота
•
Скорость двигателя.
Функция анализа тренда включает в себя 10 счетчиков
(образующих накопитель) для каждого набора данных с
различными регистрируемыми характеристиками,
которые показывают, как часто рабочая переменная
попадает в каждый из десяти предопределенных
интервалов. Сортировка производится на основе
относительных значений переменной.
Относительное значение рабочей переменной
представляет собой соотношение
•
Текущее значение/номинальное значение x
100 % — для мощности и тока.
•
Текущее значение/макс. значение x 100 % —
для выходной частоты и скорости двигателя.
Ширину каждого интервала можно задавать отдельно;
по умолчанию ширина каждого интервала равна 10 %.
Мощность и ток могут превышать номинальные
значения, но эти регистрируемые параметры
включаются в счетчик «90–100 % (МАКС.)».
Relative value
operating variable
Counter 1: +1
Counter 0: +5
Counter 2: +0
Counter 3: +1
Counter 4: +0
Counter 5: +11
Counter 6: +1
Counter 7: +2
Counter 8: +6
Counter 9: +0
130BA281.10
80
70
50
60
30
40
10
20
%
90
100

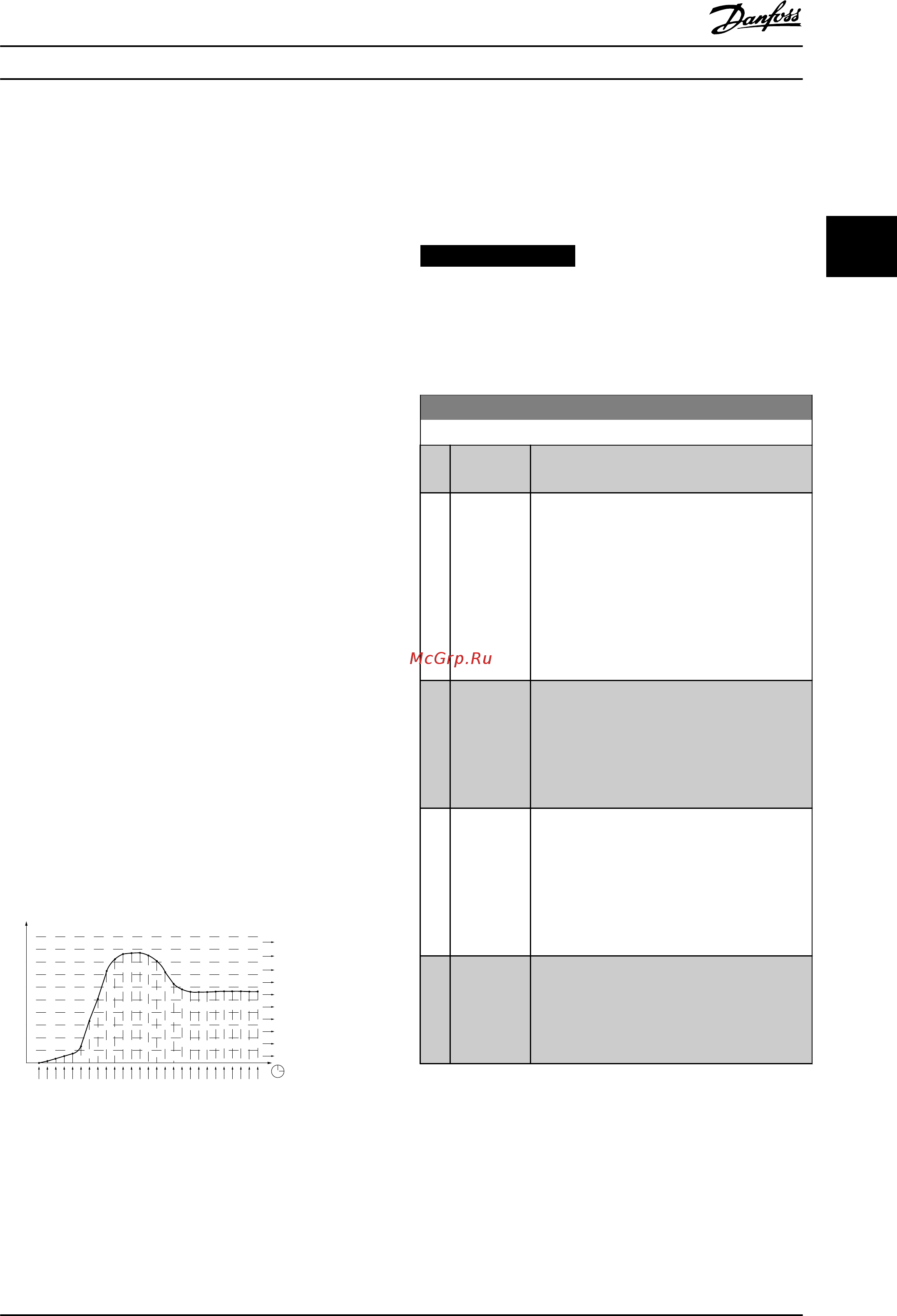

Рисунок 3.65 Время и относительное значения
Значение выбранной рабочей переменной
регистрируется один раз в секунду. Если
зарегистрированное значение равно 13 %, в счетчик
«10 % – < 20 %» записывается значение «1». Если
значение остается равным 13 % в течение 10 секунд,
содержимое счетчика увеличивается на 10.
Содержимое счетчиков можно отображать на LCP в
виде столбчатой диаграммы. Выберите Quick Menu
(Быстрое меню)⇒Loggings (Регистрации):
Непрер.двоичный тренд/Врем.двоичн.тренд/Сравнение
трендов.
УВЕДОМЛЕНИЕ
Счетчики начинают счет при каждом включении
питания преобразователя частоты. Выключение и
включение питания вскоре после сброса вызывает
обнуление счетчиков. Информация в ЭСППЗУ
(EEPROM) обновляется один раз в час.
23-60 Переменная тренда
Опция: Функция:
Выберите требуемую рабочую переменную
для контроля функцией анализа тренда.
[0] Мощность
[кВт]
Мощность, выдаваемая на двигатель.
Основой для определения относительного
значения является номинальная мощность
двигателя, введенная в
параметр 1-20 Мощность двигателя [кВт]
или параметр 1-21 Мощность двигателя
[л.с.]. Текущее значение может быть считано
в параметр 16-10 Мощность [кВт] или
параметр 16-11 Мощность [л.с.].
[1] Ток [A] Выходной ток, поступающий в двигатель.
Основой для определения относительного
значения является номинальный ток
двигателя, введенный в параметр 1-24 Ток
двигателя. Текущее значение может быть
считано в параметр 16-14 Ток двигателя.
[2]
*
Частота [Гц] Выходная частота двигателя. Основой для
определения относительного значения
является максимальная выходная частота,
введенная в параметр 4-14 Верхний предел
скорости двигателя [Гц]. Текущее значение
может быть считано в
параметр 16-13 Частота.
[3] Скорость
двигателя
[об/мин]
Основой для определения относительного
значения является максимальная скорость
двигателя, запрограммированная в
параметр 4-13 Верхн.предел скор.двигателя
[об/мин].
Описание параметров Руководство по программированию
MG20O950 Danfoss A/S © 08/2015 Все права защищены. 211
3 3
