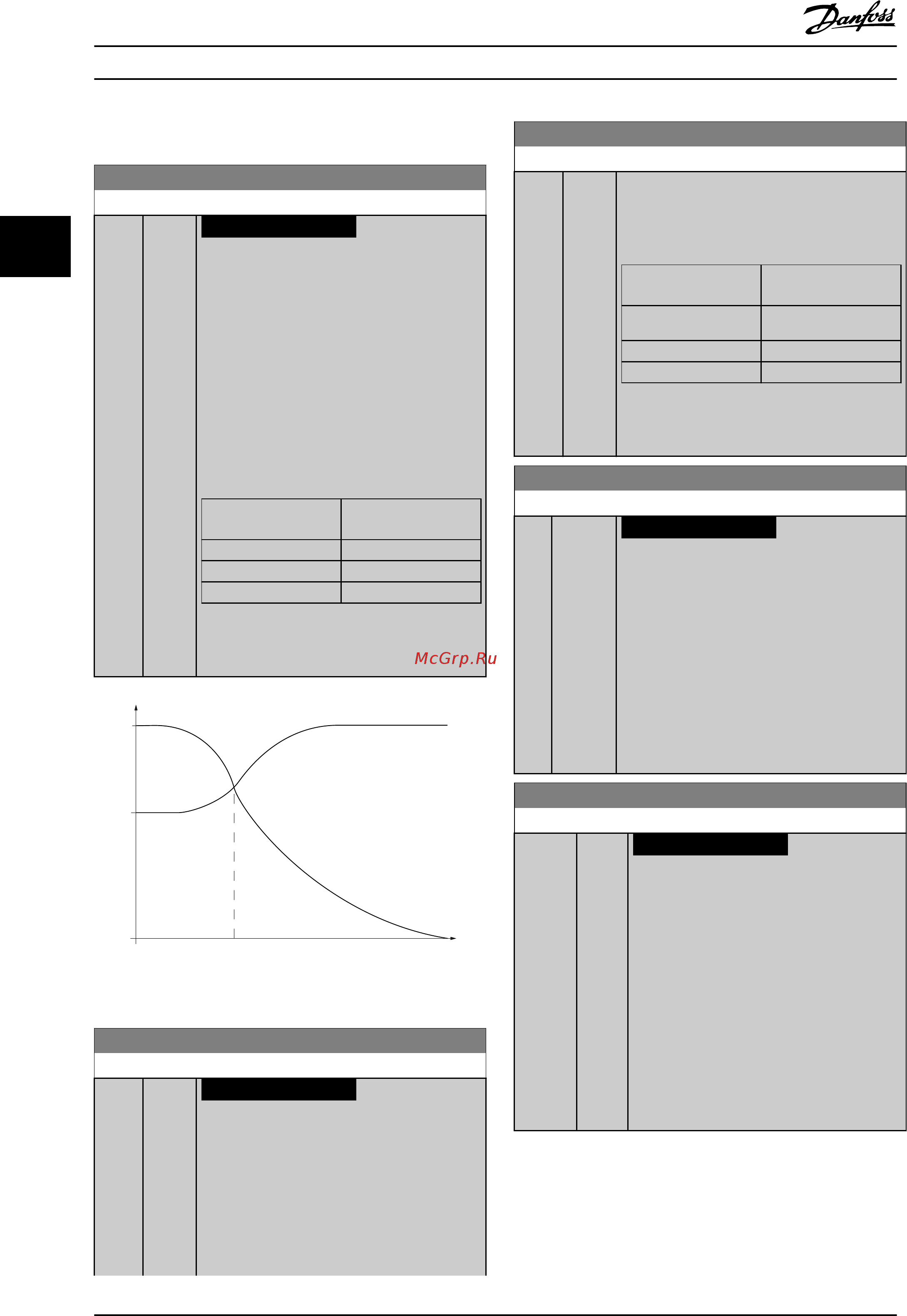

3.3.7 1-6* Настр., зав. от нагр.
1-60 Компенсация нагрузки на низк.скорости
Диапазон: Функция:
100 %
*
[0 -
300 %]
УВЕДОМЛЕНИЕ
Параметр 1-60 Компенсация нагрузки
на низк.скорости не имеет влияния,
если параметр 1-10 Конструкция
двигателя = [1] Одноф. с пост. магн.
Введите величину в процентах для коррекции
напряжения в зависимости от нагрузки при
вращении двигателя на низкой скорости и
получения оптимальной характеристики U/f.
Диапазон частот, в пределах которого этот
параметр активен, определяется
типоразмером двигателя.
Типоразмер
двигателя [кВт]
Частота [Гц]
0,25–7,5 <10
11–45 <5
55–550 <3–4
Таблица 3.6 Частота переключения
нагрузки
130BA046.11
60%
0%
100%
U
m
Changeover
f
out
Par.1-60 Par.1-61
Рисунок 3.10 Компенсация нагрузки на низк.скорости
1-61 Компенсация нагрузки на выс.скорости
Диапазон: Функция:
100 %
*
[0 -
300 %]
УВЕДОМЛЕНИЕ
Параметр 1-61 Компенсация нагрузки
на выс.скорости не имеет влияния,
если параметр 1-10 Конструкция
двигателя = [1] Одноф. с пост. магн.
Введите величину в процентах для
компенсации напряжения в зависимости от
нагрузки при вращении двигателя с высокой
1-61 Компенсация нагрузки на выс.скорости
Диапазон: Функция:
скоростью и получения оптимальной
характеристики U/f. Диапазон частот, в
пределах которого этот параметр активен,
определяется типоразмером двигателя.
Типоразмер
двигателя [кВт]
Частота [Гц]
0,25–7,5 >10
11–45 <5
55–550 <3–4
Таблица 3.7 Частота переключения
нагрузки
1-62 Компенсация скольжения
Диапазон: Функция:
0 %* [-500 -
500 %]
УВЕДОМЛЕНИЕ
Параметр 1-62 Компенсация
скольжения не имеет влияния, если
параметр 1-10 Конструкция двигателя
= [1] Одноф. с пост. магн.
Введите величину в процентах для
компенсации скольжения, чтобы
скорректировать допуски на значение n
M,N
.
Компенсация скольжения вычисляется
автоматически на основе номинальной
скорости двигателя, n
M,N
.
1-63 Пост.времени компенсации скольжения
Диапазон: Функция:
Size
related*
[0.05
- 5 s]
УВЕДОМЛЕНИЕ
Параметр 1-63 Пост.времени
компенсации скольжения не имеет
влияния, если
параметр 1-10 Конструкция
двигателя = [1] Одноф. с пост. магн.
Введите скорость реакции при компенсации
скольжения. Большое значение
соответствует медленной реакции, низкое
значение — быстрой. Если возникают
проблемы с резонансом на низких частотах,
необходимо задавать большее значение
времени.
Описание параметров
VLT
®
AQUA Drive FC 202
56 Danfoss A/S © 08/2015 Все права защищены. MG20O950
