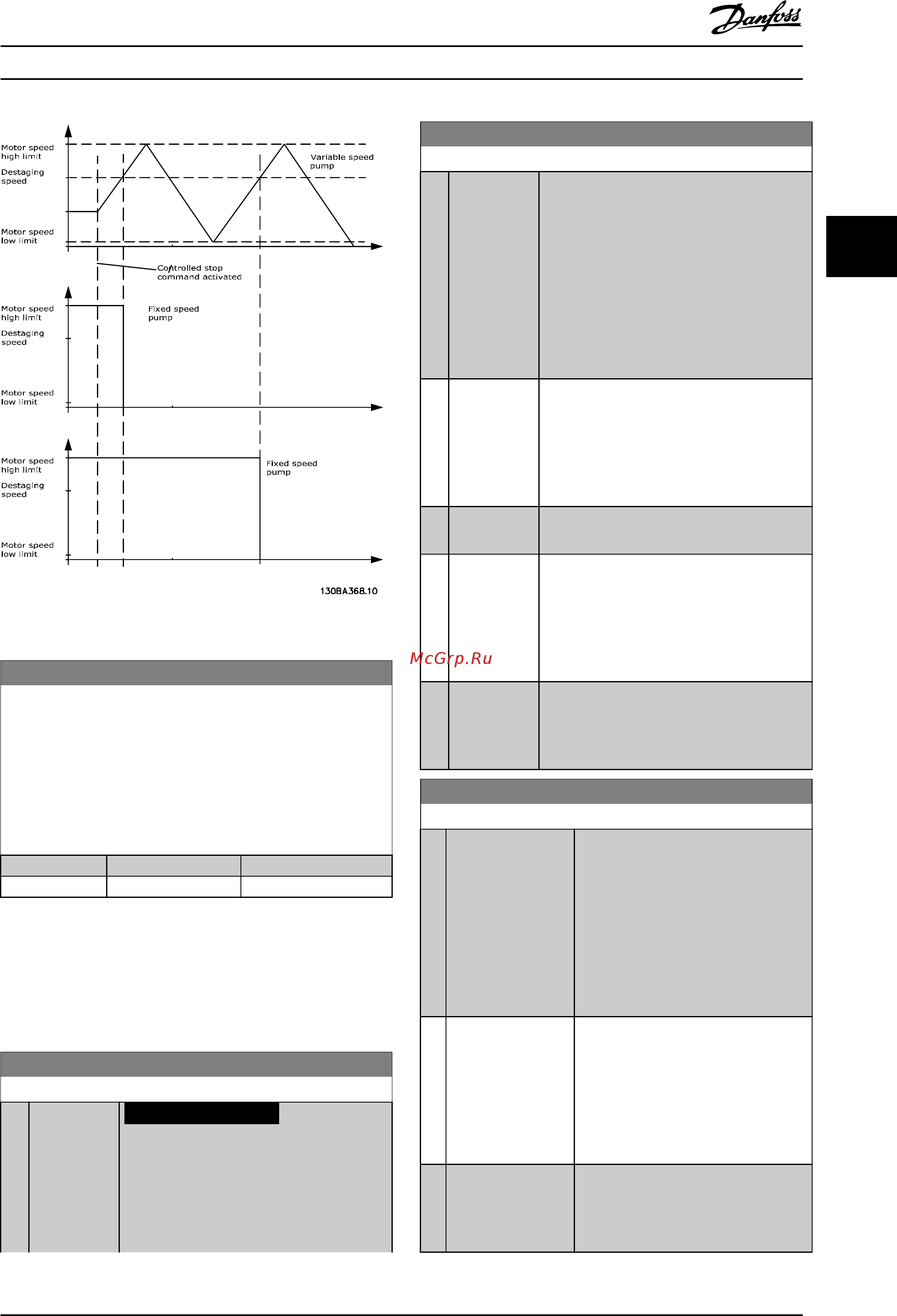

Рисунок 3.80 Скорости выключения
25-49 Staging Principle
Выберите принцип включения насосов с фиксированной
скоростью (режим прямого пуска от сети). Чтобы настроить в
преобразователе частоты возврат в режим замкнутого
контура сразу после включения или выключения следующего
насоса, выберите [1] Rapid Staging (Быстрое вкл./выкл. след.
насоса). Используйте [1] Rapid Staging (Быстрое вкл./выкл. след.
насоса) в системах с быстрыми изменениями потребления.
Опция: Функция:
[0] * Normal
[1] Rapid Staging
3.22.4 25-5* Настройки чередования
Параметры для определения условий чередования
насоса с регулируемой скоростью (ведущего насоса),
если чередование насоса выбрана в рамках стратегии
управления.
25-50 Чередование ведущего насоса
Опция: Функция:
УВЕДОМЛЕНИЕ
Для этого параметра невозможно
установить значение, отличное от [0]
Выкл, если
параметр 25-05 Постоянный
ведущий насос имеет значение [1] Да.
25-50 Чередование ведущего насоса
Опция: Функция:
Чередование ведущего насоса выравнивает
использование насосов путем
периодического подключения/отключения
насоса с регулируемой скоростью. Она
обеспечивает равномерное использование
насосов с течением времени. Чередование
выравнивает использование насосов
посредством неизменного выбора для
следующего подключения насоса с
наименьшей наработкой часов.
[0]
*
Выкл. Функция смены ведущего насоса не
активируется. Если значение в
параметр 25-02 Пуск двигателя отличается
от [0] Прямой пуск, установить значение
данного параметра, отличное от [0] Выкл,
невозможно.
[1] При
выключении
Смена ведущего насоса происходит при
включении другого насоса.
[2] По команде Смена ведущего насоса происходит при
поступлении внешней команды или при
наступлении запрограммированного
события. Возможные варианты см. в
параметр 25-51 Событие для
переключения.
[3] При включ.
или по
коман.
Смена насоса с регулируемой скоростью
(ведущего) происходит при включении
следующего насоса или при поступлении
сигнала «По команде» (см.выше).
25-51 Событие для переключения
Опция: Функция:
Этот параметр действует только в
том случае, если в
параметр 25-50 Чередование
ведущего насоса выбрано значение
[2] По команде или [3] При включ. или
по коман. Если выбрано событие
чередования, чередование ведущего
насоса происходит при каждом таком
событии.
[0]
*
Внешнее Чередование происходит, когда на
один из цифровых входов на
клеммной колодке подается сигнал и
этому входу назначено значение [121]
Чередование ведущего насоса в
группе параметров 5-1*, Цифровые
входы.
[1] Интервал
переключения
Чередование происходит каждый раз
по истечении времени, заданного в
параметр 25-52 Временной интервал
переключения.
Описание параметров Руководство по программированию
MG20O950 Danfoss A/S © 08/2015 Все права защищены. 225
