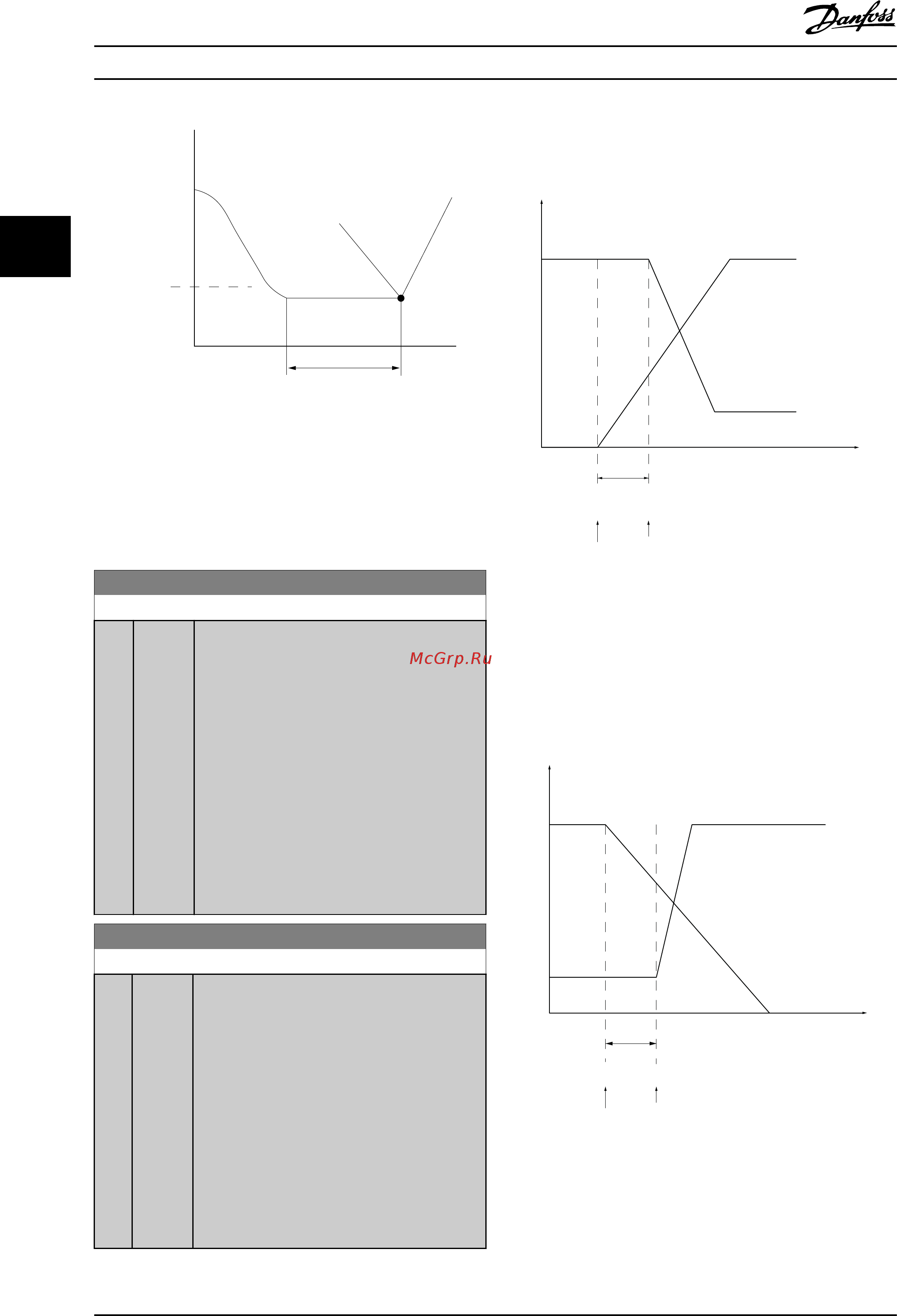

![Danfoss VLT AQUA Drive FC-202P3K7S2 [224/290] 4 настройки включения](/img/pdf.png)
Danfoss VLT AQUA Drive FC-202P3K7S2 [224/290] 4 настройки включения
![Danfoss VLT AQUA Drive FC-202P1K1T2 [224/290] 4 настройки включения](/views2/1557592/page224/bge0.png)
175ZA640.11
(4-12)
(27-27)
F
min
F
VLT pump
De-stage
timer period
Pump
switch-off
Рисунок 3.75 Задержка выключения
3.22.3 25-4* Настройки включения
Параметры, определяющие условия включения/
выключения насосов.
25-40 Задержка при замедлении
Диапазон: Функция:
10 s* [0 -
120 s]
При добавлении насоса с фиксированной
скоростью, управляемого через устройство
плавного пуска или устройство пуска,
подключенное по схеме звезда/треугольник,
можно задержать замедление ведущего
насоса до тех пор, пока не истечет заданное
время, отсчет которого начинается после
пуска насоса с фиксированной скоростью, что
позволяет избежать бросков давления или
гидравлического удара в системе.
Используйте это значение только если
впараметр 25-02 Пуск двигателя выбраны [1]
Устройство плавного пуска или [2] Звезда/
треуг.
25-41 Задержка при разгоне
Диапазон: Функция:
2 s* [0 - 12
s]
При удалении из системы насоса с
фиксированной скоростью, управляемого
через устройство плавного пуска, можно
задержать разгон ведущего насоса до
истечения заданного времени, отсчет которого
начинается после остановки насоса с
фиксированной скоростью, что позволяет
избежать бросков давления или
гидравлического удара в системе.
Эту функцию следует использовать только в
том случае, если в параметр 25-02 Пуск
двигателя выбрано значение [1] Устройство
плавного пуска.
Speed
Time
Fixed speed pump
(controlled by soft starter)
Lead pump starts
to ramp down
Cascade Controller
calls for another
pump
Staging
Lead pump
(controlled by freq. conv.)
t
1
P 25-40
130BC371.10
Рисунок 3.76 Включение
Cascade Controller
prepares for
removing pump
Lead pump starts
to ramp up
Time
Speed
Lead pump
(controlled by freq. conv.)
Destaging
Fixed speed pump
(controlled by soft starter)
P 25-41
t
2
130BC372.10
Рисунок 3.77 Выключение
Описание параметров
VLT
®
AQUA Drive FC 202
222 Danfoss A/S © 08/2015 Все права защищены. MG20O950
