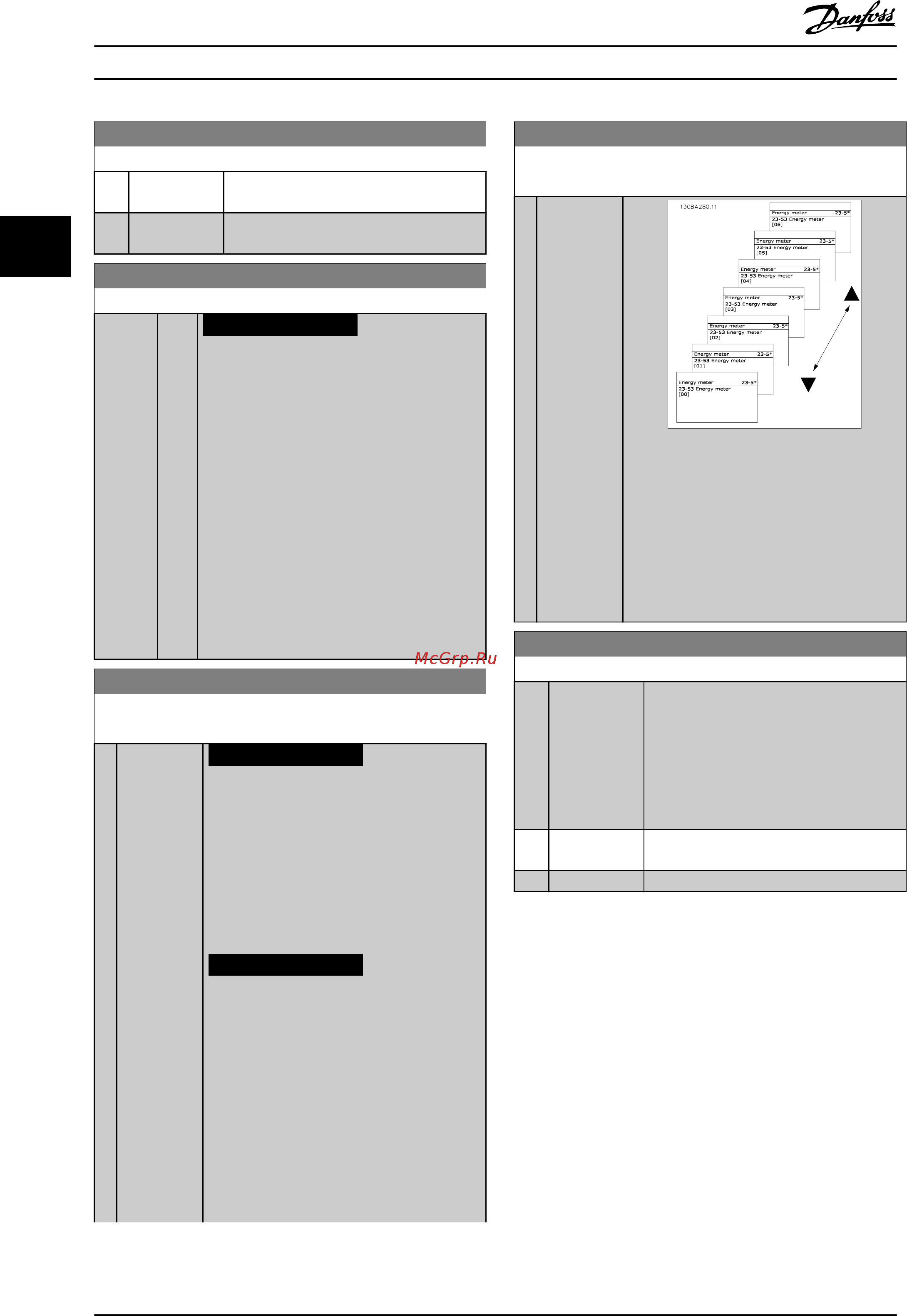

Danfoss VLT AQUA Drive FC-202P3K7S2 [212/290] Уведомление
![Danfoss VLT AQUA Drive FC-202P3K7S2 [212/290] Уведомление](/views2/1557592/page212/bgd4.png)
23-50 Разрешение журнала учета энергопотребления
Опция: Функция:
[6] Последние 7
дней
[7] Последние 5
недель
23-51 Период пуска
Диапазон: Функция:
Size
related*
[ 0
- 0 ]
УВЕДОМЛЕНИЕ
Резервное питание для функции даты и
времени предусмотрено в
дополнительной плате VLT
®
Analog I/O
MCB 109.
Установка даты и времени начала обновления
счетчиков журналом учета
энергопотребления. Сначала данные
сохраняются в счетчике [00] и регистрация
начинается в момент (дата/время),
запрограммированный в этом параметре.
Формат даты зависит от настройки в
параметр 0-71 Формат даты, а формат
времени — от настройки в
параметр 0-72 Формат времени.
23-53 Жур.энерг.
Массив [31]
Диапазон: Функция:
0* [0 -
4294967295
]
УВЕДОМЛЕНИЕ
Все настройки сбрасываются
автоматически при изменении
настроек в
параметр 23-50 Разрешение журнала
учета энергопотребления. При
переполнении обновление счетчиков
останавливается на максимальном
значении.
УВЕДОМЛЕНИЕ
Резервное питание для функции даты
и времени предусмотрено в
дополнительной плате VLT
®
Analog I/O
MCB 109.
Массив с количеством элементов, равным
количеству счетчиков ([00]-[xx] под номером
параметра на дисплее). Нажмите [OK] и
переходите между элементами при помощи
кнопок [
▲
] и [
▼
].
Элементы массива:
23-53 Жур.энерг.
Массив [31]
Диапазон: Функция:
Рисунок 3.64 Жур.энерг.
Данные за последний период хранятся в
счетчике, имеющем наибольший индекс.
При выключении питания все значения в
счетчиках сохраняются и счет
возобновляется при следующем включении
питания.
23-54 Сброс журнала учета энергопотребления
Опция: Функция:
Выберите [1] Сбросить, чтобы сбросить
содержимое всех счетчиков журнала
учета энергопотребления, показанных в
параметр 23-53 Жур.энерг.. После
нажатия кнопки OK настройка значения
параметра автоматически изменяется на
[0] Не сбрасывать.
[0] * Не
сбрасывать
[1] Сбросить
3.20.4 23-6* Анализ тренда
Анализ тренда используется для контроля переменной
процесса в течение определенного периода времени и
регистрации частоты попадания значения параметра в
каждый из десяти определенных пользователем
диапазонов. Анализ тренда является удобным
средством быстрого просмотра информации,
позволяющего понять, на что следует обратить
внимание, чтобы улучшить работу системы.
Для выполнения анализа тренда могут быть созданы
два набора данных, чтобы можно было сравнить
текущие значения выбранной рабочей переменной с
данными по той же переменной за некоторый прошлый
период. Этот некоторый прошлый период может быть
предварительно запрограммирован
Описание параметров
VLT
®
AQUA Drive FC 202
210 Danfoss A/S © 08/2015 Все права защищены. MG20O950
