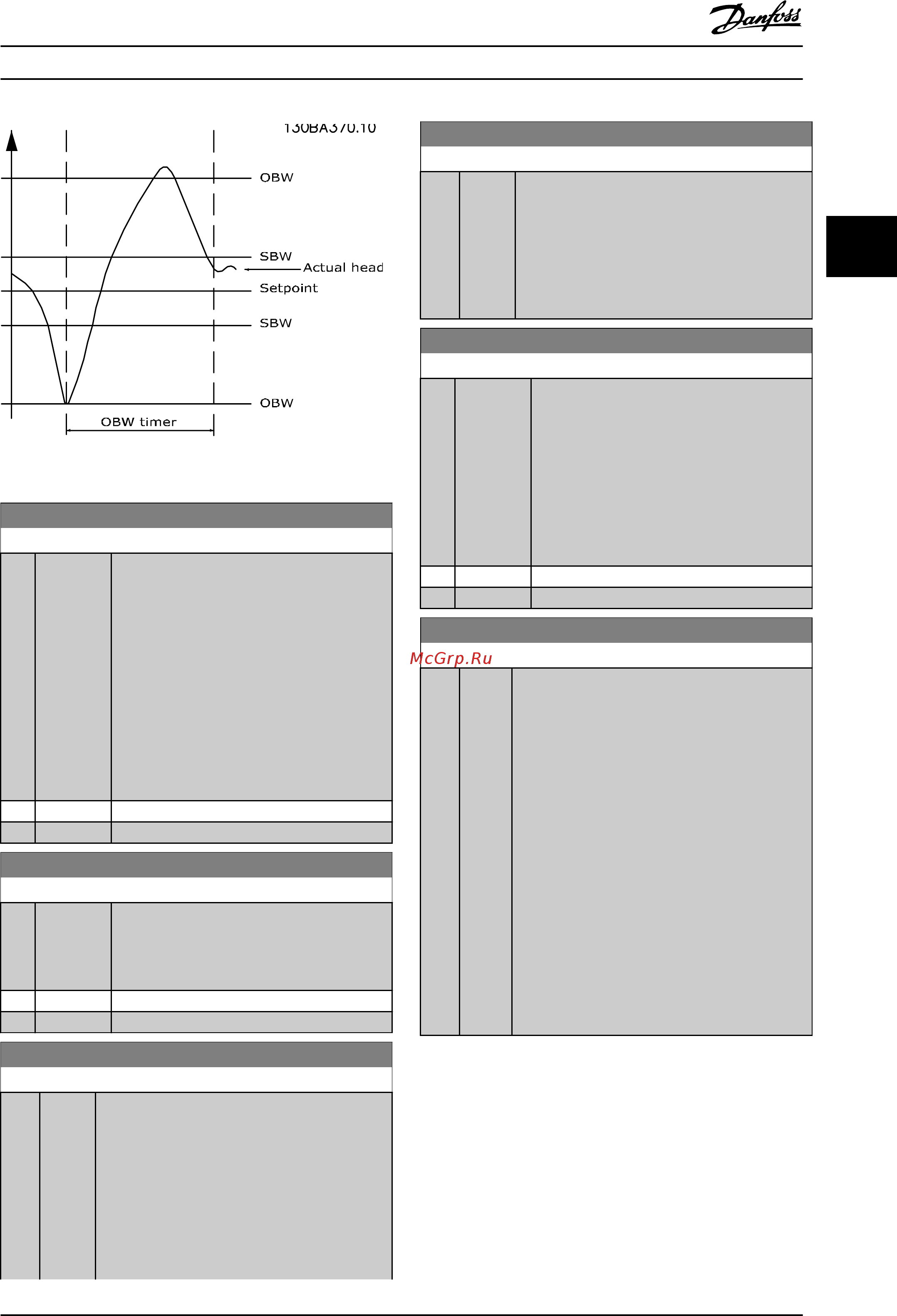

Рисунок 3.74 Время блокирования
25-26 Выключение при отсутствии потока
Опция: Функция:
Этот параметр обеспечивает в ситуациях
отсутствия потока последовательное
отключение одного за другим насосов с
фиксированной скоростью до тех пор, пока
сигнал отсутствия потока не исчезнет. Для
этого необходимо, чтобы была активна
функция обнаружения отсутствия потока. См.
группу параметров 22-2* Обнаружение
отсутствия потока.
Если установлено значение [0] Запрещено,
каскад-контроллер не изменяет обычного
поведения системы.
[0] * Запрещено
[1] Разрешено
25-27 Функция подключения след. насоса
Опция: Функция:
Если функция включения следующего насоса
установлена на [0] Запрещено,
параметр 25-28 Задержка подключения след.
насоса не активируется.
[0] Запрещено
[1] * Разрешено
25-28 Задержка подключения след. насоса
Диапазон: Функция:
15 s* [0 -
300 s]
Время для функции включения следующего
насоса программируется во избежание частого
включения насосов с фиксированной
скоростью. Отсчет времени для функции
включения следующего насоса начинается,
если в параметр 25-27 Функция подключения
след. насоса выбрано значение [1] Разрешено, и
если насос с регулируемой скоростью работает
вблизи верхнего предела скорости двигателя,
25-28 Задержка подключения след. насоса
Диапазон: Функция:
параметр 4-13 Верхн.предел скор.двигателя
[об/мин] или параметр 4-14 Верхний предел
скорости двигателя [Гц], и если хотя бы один
насос с фиксированной скоростью остановлен.
По истечении запрограммированного на
таймере времени насос с фиксированной
скоростью включается.
25-29 Функция выключения
Опция: Функция:
Функция выключения обеспечивает
наименьшее возможное количество
работающих насосов в целях экономии
электроэнергии и во избежание циркуляции
воды при отсутствии напора в насосе с
регулируемой скоростью. Если для функции
выключения выбрано значение [0]
Запрещено, параметр 25-30 Задержка
выключения не активируется.
[0] Запрещено
[1] * Разрешено
25-30 Задержка выключения
Диапазон: Функция:
15 s* [0 -
300 s]
Таймер функции выключения программируется
во избежание частого включения/выключения
насосов с фиксированной скоростью. Отсчет
времени для функции выключения начинается,
если насос с регулируемой скоростью работает
со скоростью параметр 4-11 Нижн.предел
скор.двигателя[об/мин] или
параметр 4-12 Нижний предел скорости
двигателя [Гц], работают один или более
насосов с фиксированной скоростью, и
требования, предъявляемые к системе,
удовлетворены. В этом случае вклад насоса с
регулируемой скоростью оказывается невелик.
По истечении запрограммированного на
таймере времени насос с фиксированной
скоростью отключается во избежание
циркуляции воды при отсутствии напора в
насосе с регулируемой скоростью.
Описание параметров Руководство по программированию
MG20O950 Danfoss A/S © 08/2015 Все права защищены. 221
