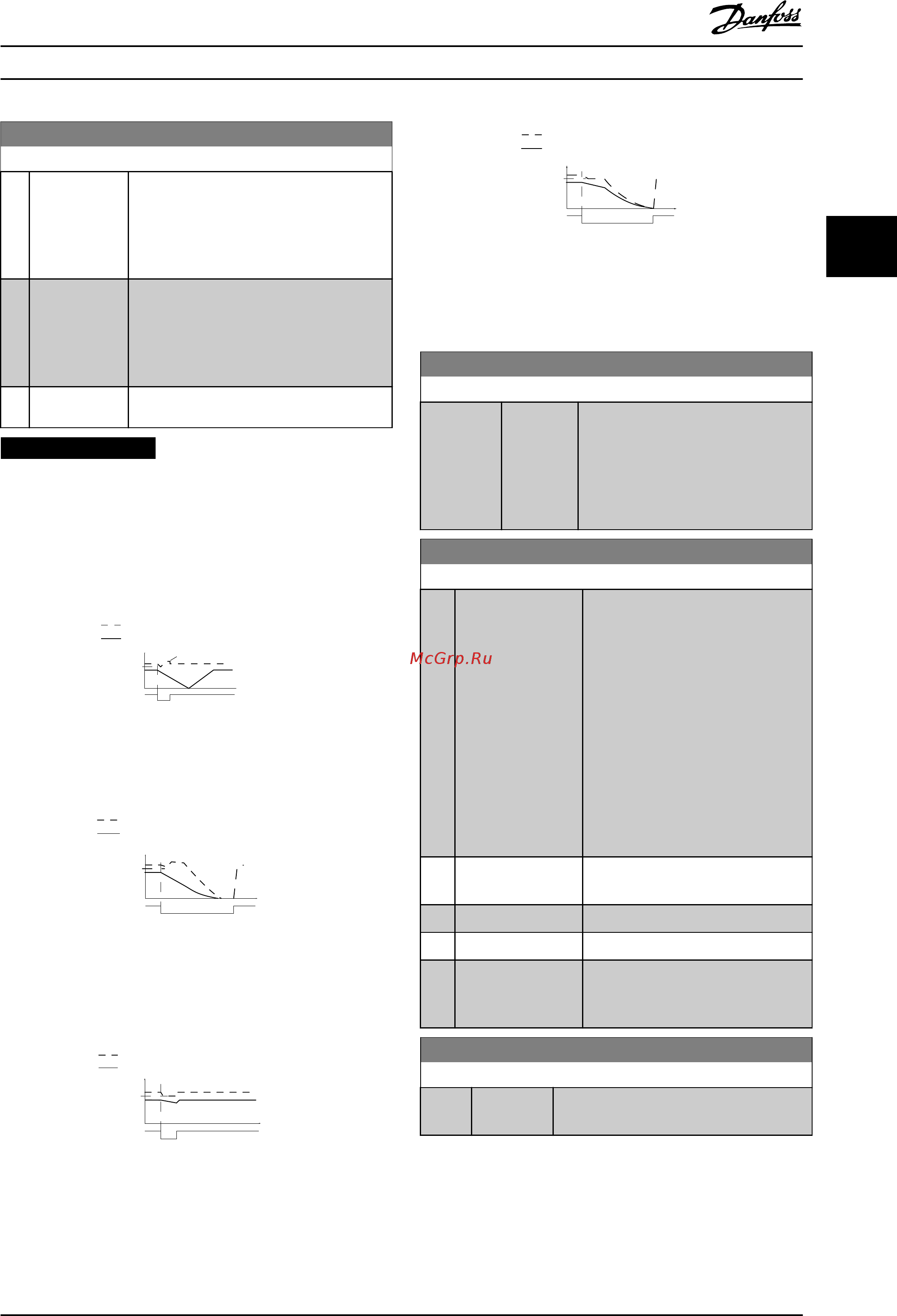

![Danfoss VLT AQUA Drive FC-202P3K7S2 [143/290] Уведомление](/img/pdf.png)
Danfoss VLT AQUA Drive FC-202P3K7S2 [143/290] Уведомление
![Danfoss VLT AQUA Drive FC-202P1K1T2 [143/290] Уведомление](/views2/1557592/page143/bg8f.png)
14-10 Отказ питания
Опция: Функция:
плату управления, обеспечивая
ускоренный пуск при восстановлении
напряжения питающей сети (при
кратковременных скачках напряжения
сети).
[4] Кинетический
резерв
Преобразователь частоты проходит
скачок напряжения, регулируя скорость
генераторного режима двигателя и
используя момент инерции системы до
тех пор, пока хватает энергии.
[6] Отмена авар.
сигнала
УВЕДОМЛЕНИЕ
Для улучшения процесса управления замедлением и
кинетическим резервом в параметр 1-03 Хар-ка
момента нагрузки следует задать значение [0]
Момент компрессора или [1] Переменный
(автоматическая оптимизация энергии должна
оставаться выключенной).
DC Voltage
Output Speed rpm
Over Voltage Control Level
Mains
Time
130BT101.10
Par 14-11
Рисунок 3.40 Управляемое замедление — короткое
замыкание сети. После замедления и остановки следует
разгон до заданного значения.
Mains
Time
DC Voltage
Output Speed rpm
Over Voltage Control Level
130BT108.10
Par 14-11
Рисунок 3.41 Управляемое замедление, более длительное
замыкание цепи. Замедление длится до тех пор, пока в
системе остается энергия, после этого двигатель
останавливается выбегом.
Over Voltage Control Level
DC Voltage
Output Speed rpm
Mains
Time
130BT100.10
Par 14-11
Рисунок 3.42 Кинетический резерв, короткое замыкание
сети.
Скачок проходится, пока в системе есть энергия.
Mains
Time
DC Voltage
Output Speed rpm
Over Voltage Control Level
130BT109.10
Par 14-11
Рисунок 3.43 Кинетический резерв, более длительное
замыкание сети.
Двигатель останавливается выбегом, как только энергия в
системе падает слишком низко.
14-11 Напряжение сети при отказе питания
Диапазон: Функция:
Size related* [180 - 600
V]
Этот параметр определяет
пороговое значение напряжения,
при котором должна
активизироваться функция,
выбранная в параметр 14-10 Отказ
питания.
14-12 Функция при асимметрии сети
Опция: Функция:
Работа при значительной
асимметрии сети снижает срок
службы двигателя. Асимметрия
считается значительной, если
двигатель постоянно работает при
нагрузке, близкой к номинальной
(например, в том случае, если насос
или вентилятор работают на
скорости, близкой к полной).
В случае обнаружения
значительной асимметрии сети,
выберите одну из доступных
функций.
[0] * Отключение Отключает преобразователь
частоты.
[1] Предупреждение Выдает предупреждение.
[2] Запрещено Нет действия.
[3] Снижение
номинальных
параметров
Снижает номинальные
характеристики преобразователя
частоты.
14-16 Kin. Backup Gain
Диапазон: Функция:
100 %* [0 - 500 %] Введите значение усиления
кинетического резерва в процентах.
3.13.3 14-2* Функция сброса
Параметры для конфигурирования автоматического
сброса, специальных операций в случае аварийного
отключения и самотестирования или инициализации
платы управления.
Описание параметров Руководство по программированию
MG20O950 Danfoss A/S © 08/2015 Все права защищены. 141
