Номер
группы
Группа параметров:
0-** Управл./отображ.
1-** Нагрузка/двигатель
2-** Торможение
3-** Задан/Измен. скор.
4-** Пределы/Предупр.
5-** Цифр. вход/выход
6-** Аналог.ввод/вывод
7-** Контроллеры
8-** Связь и доп. устр.
9-** PROFIBUS
10-** Пер. шина CAN
11-** Резервная связь 1
12-** Ethernet
13-** Интеллектуальная логика
14-** Коммут. инвертора
15-** Информация о приводе
16-** Показания
17-** Доп. устр. ОС
18-** Показания 2
20-** Замкнутый контур управления приводом
21-** Расширенный замкнутый контур
22-** Прикладные функции
23-** Временные функции
24-** Прилож. Функции 2
25-** Каскад-контроллер
26-** Доп. аналоговое устройство ввода/вывода MCB
109
29-** Прикладные функции водоснабжения и
водоотвода
30-** Специал. возможн.
32-** Базовые настр. MCO
33-** Доп. настр. MCO
34-** Показания MCO
35-** Опция вход. датч.

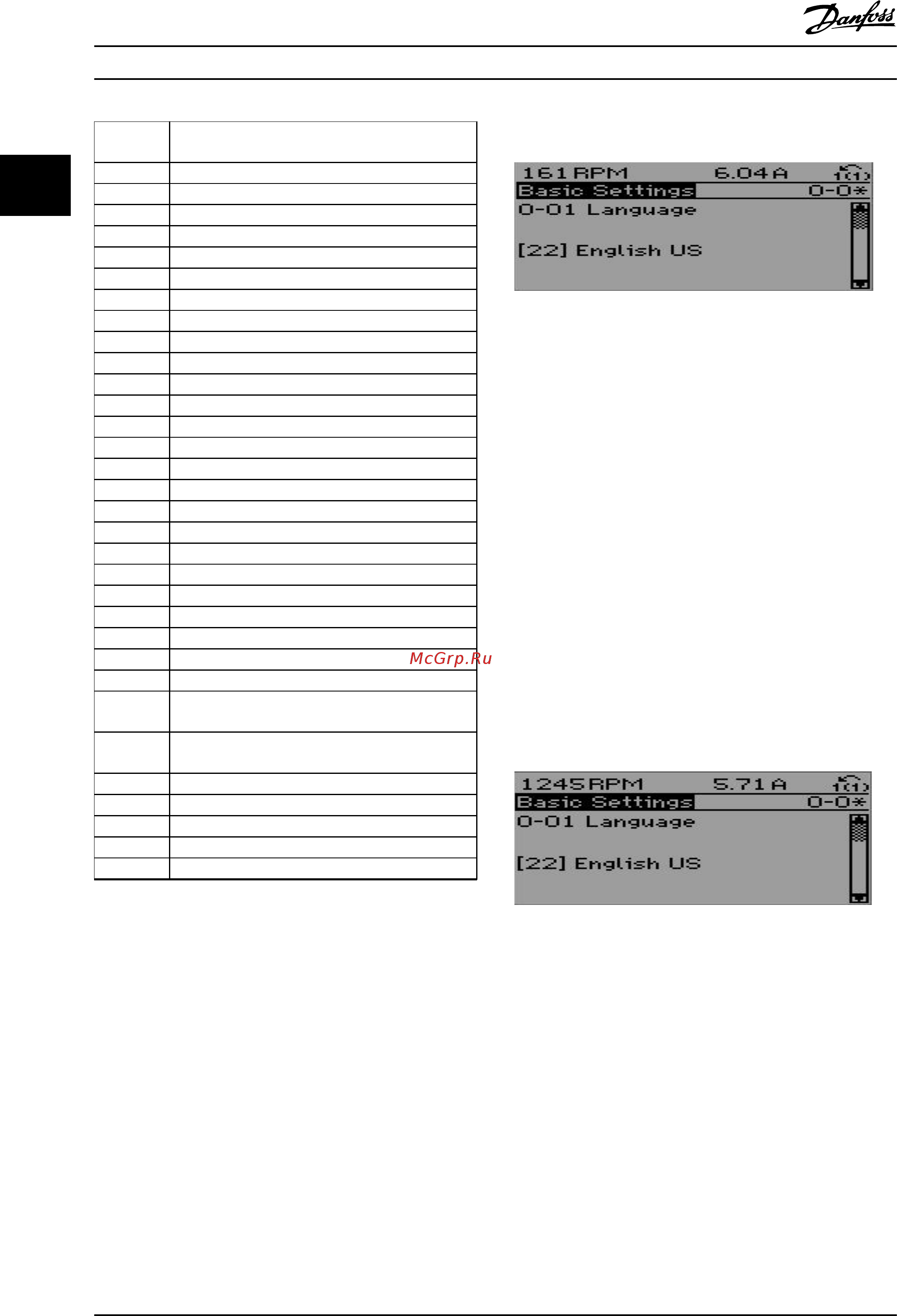

Таблица 2.5 Доступные группы параметров
После выбора группы параметров выберите параметр
при помощи кнопок навигации.
В средней части дисплея отображается номер и
наименование параметра, а также значение выбранного
параметра.
130BP067.10
Рисунок 2.16 Выбор параметров
2.2.11 Изменение данных
Процедура изменения данных одинакова в режимах
быстрого меню и главного меню. Для изменения
выбранного параметра нажмите кнопку [OK].
Процедура изменения данных зависит от того, является
ли выбранный параметр числовым или текстовым
значением.
2.2.12 Изменение текстового значения
Если выбранный параметр представляет собой текст, его
значение можно изменить при помощи кнопок [
▲
] [
▼
].
Поместите курсор на значение, которое требуется
сохранить, и нажмите кнопку [OK].
130BP068.10
Рисунок 2.17 Изменение текстового значения
2.2.13 Изменение значения данных
Если выбранный параметр представляет собой
числовое значение, его можно изменить при помощи
навигационных кнопок [
◀
] [
▶
], а также навигационных
кнопок [
▲
] [
▼
]. Для перемещения курсора по
горизонтали нажимайте кнопки [
◀
] [
▶
].
Программирование
VLT
®
AQUA Drive FC 202
22 Danfoss A/S © 08/2015 Все права защищены. MG20O950
22
