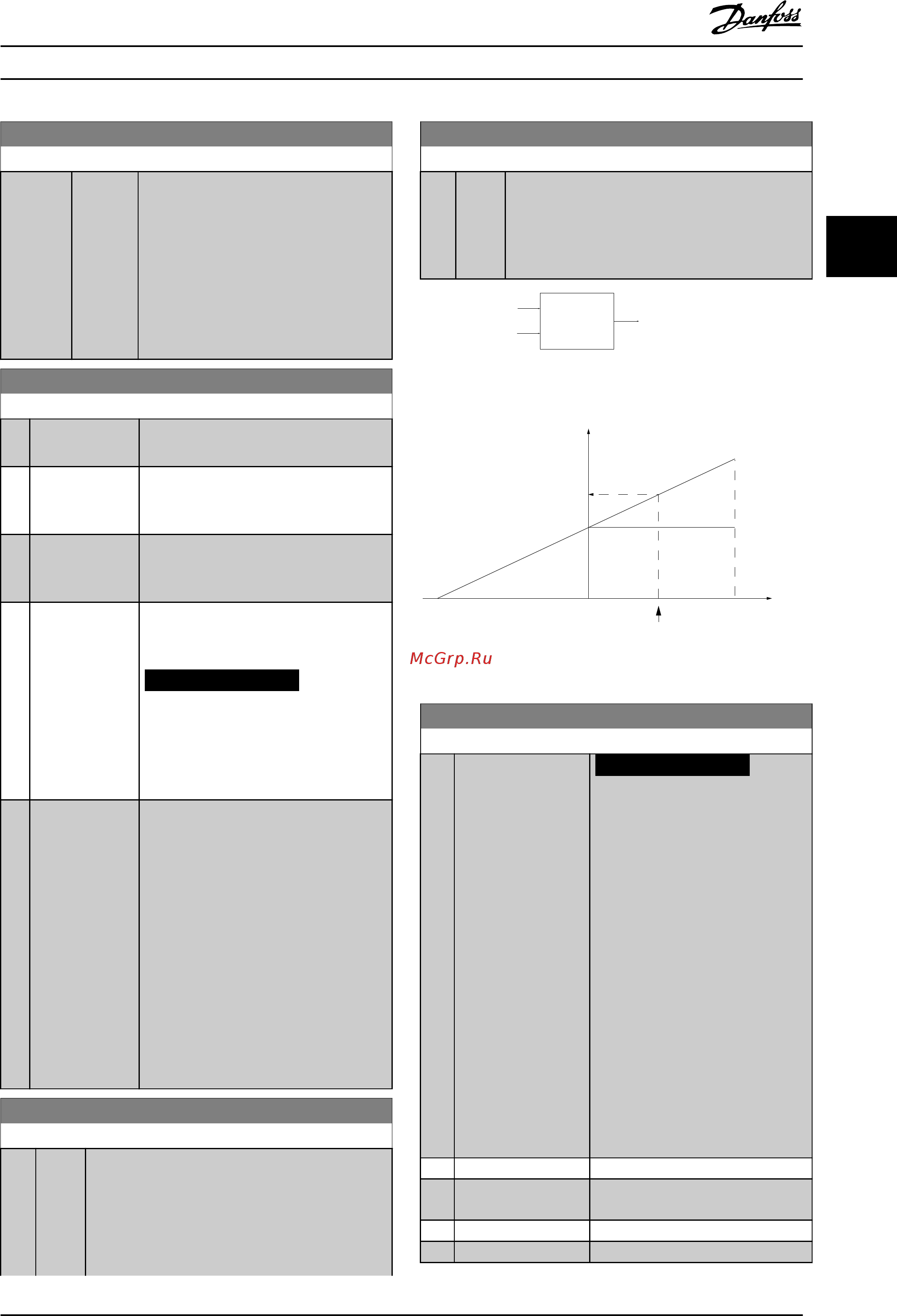

Danfoss VLT AQUA Drive FC-202P3K7S2 [71/290] Уведомление
![Danfoss VLT AQUA Drive FC-202P1K1T2 [71/290] Уведомление](/views2/1557592/page71/bg47.png)
3-11 Фиксированная скорость [Гц]
Диапазон: Функция:
Size
related*
[ 0 - par.
4-14 Hz]
Фиксированная скорость — это
заданная выходная скорость двигателя,
которую обеспечивает преобразователь
частоты, когда активизирована функция
фиксации частоты.
См. также параметр 3-19 Фикс.
скорость [об/мин] и
параметр 3-80 Темп изм. скор.при перех.
на фикс. скор..
3-13 Место задания
Опция: Функция:
Выберите, какое место задания нужно
активизировать.
[0]
*
Связанное Ручн/
Авто
В ручном режиме используется местное
задание, в автоматическом режиме —
дистанционное задание.
[1] Дистанционное Используется дистанционное задание
как в ручном, так и в автоматическом
режиме.
[2] Местное Используется местное задание как в
ручном, так и в автоматическом
режиме.
УВЕДОМЛЕНИЕ
При выборе значения [2] Местное
преобразователь частоты после
выключения питания начинает
работу с данной настройки.
[3] Linked to H/A
MCO
Выберите этот вариант, чтобы включить
коэффициент FFACC в
параметр 32-66 Прямая связь по
ускорению. Включение FFACC уменьшает
искажения сигнала и ускоряет передачу
данных от контроллера перемещения
на плату управления преобразователя
частоты. Это ведет к ускорению
времени отклика для динамических
применений и применений, требующих
контроля положения. Подробнее о
FFACC см. в Инструкциях по
эксплуатации VLT
®
Motion Control MCO
305.
3-14 Предустановл.относительное задание
Диапазон: Функция:
0 %
*
[-100
-
100 %
]
Фактическое задание, Х, будет увеличено или
уменьшено на процент Y, установленный в
параметр 3-14 Предустановл.относительное
задание. Результат представляет собой
фактическое задание Z. Фактическое задание (X)
— это сумма входов, выбранных в
3-14 Предустановл.относительное задание
Диапазон: Функция:
•
Параметр 3-15 Источник задания 1.
•
Параметр 3-16 Источник задания 2.
•
Параметр 3-17 Источник задания 3.
•
Параметр 8-02 Источник управления.
Relative
Z=X+X*Y/100
Resulting
actual
reference
Y
X
130BA059.12
Z
Рисунок 3.15 Предустановл. относительное задание
X
100
%
0-100
Z
Y
X+X*Y/100
P 3-14
130BA278.10
Рисунок 3.16 Фактическое задание
3-15 Источник задания 1
Опция: Функция:
УВЕДОМЛЕНИЕ
Этот параметр невозможно
регулировать во время
работы двигателя.
Выберите вход задания, который
будет использоваться для первого
сигнала задания:
•
Параметр 3-15 Источник
задания 1.
•
Параметр 3-16 Источник
задания 2.
•
Параметр 3-17 Источник
задания 3.
Можно определить до 3
различных сигналов задания.
Сумма этих сигналов задания
определяет фактическое задание.
[0] Не используется
[1]
*
Аналоговый вход 53
[2] Аналоговый вход 54
[7] Имп. вход 29
Описание параметров Руководство по программированию
MG20O950 Danfoss A/S © 08/2015 Все права защищены. 69
