единицы измерения, выбранной в
параметр 0-30 Ед.изм. показания, выб.польз.).
•
Текст на дисплее. Текстовая строка сохраняется
в параметре.
Показания по выбору пользователя
Отображаемая величина вычисляется, исходя из
настроек в
•
Параметр 0-30 Ед.изм. показания, выб.польз..
•
Параметр 0-31 Мин.знач. показания,
зад.пользователем (только линейное)
•
Параметр 0-32 Макс.знач. показания,
зад.пользователем.
•
Параметр 4-13 Верхн.предел скор.двигателя
[об/мин].
•
Параметр 4-14 Верхний предел скорости
двигателя [Гц]
•
и фактической скорости.
Custom Readout (Value)
P 16-09
Custom Readout
Unit P 0-30
Max value
P 0-32
Min value
P 0-31
Linear
units only
Quadratic Unit (Pressure)
Cubic Unit (Power)
Motor Speed
Motor Speed
High limit
P 4-13 (RPM)
P 4-14 (Hz)
0
130BT105.12
Linear Unit (e.g. speed and ow)

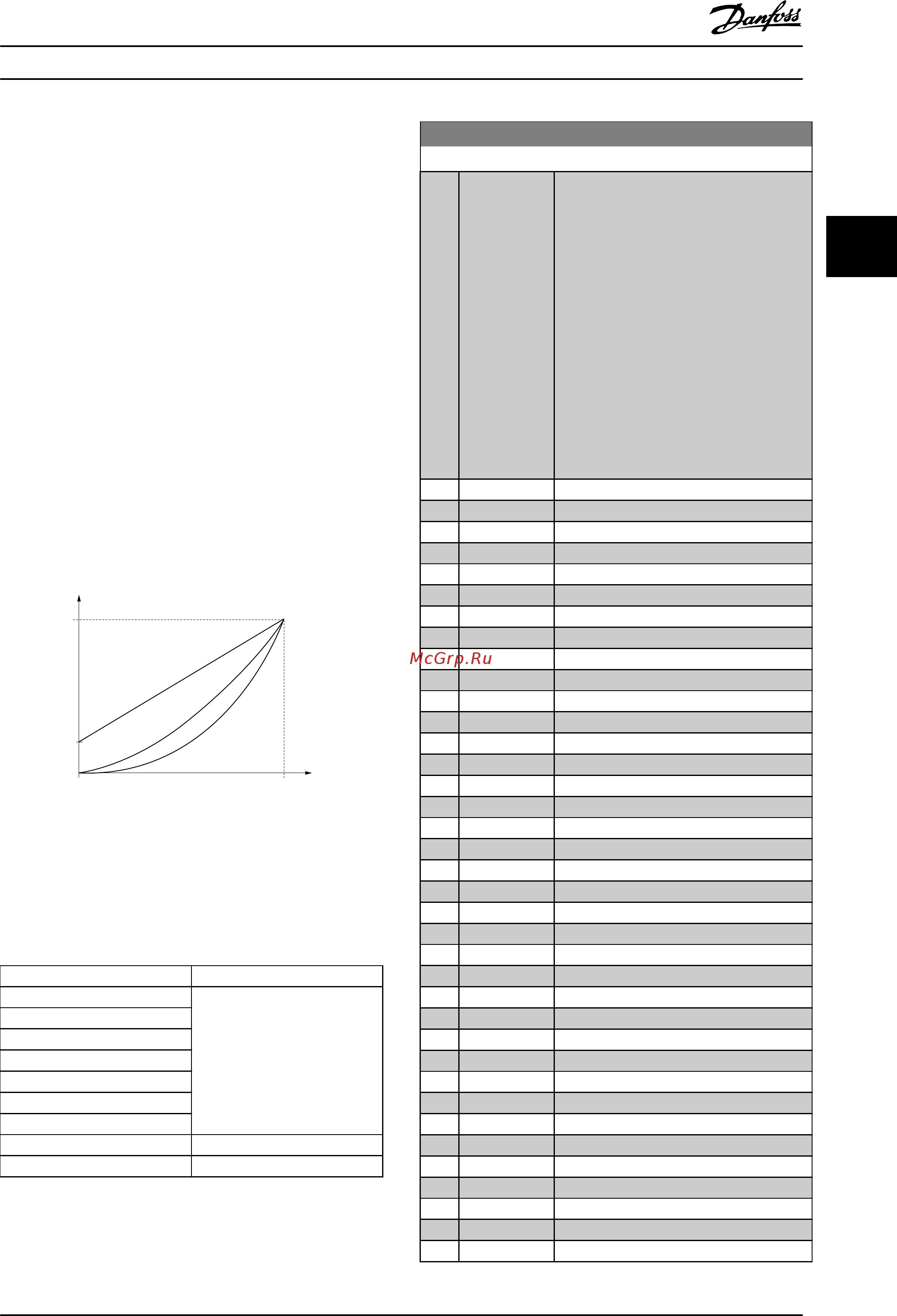

Рисунок 3.3 Показ.по выб.польз.
Скорость зависит от типа единицы измерения,
выбранного в параметр 0-30 Ед.изм. показания,
выб.польз.:
Тип ед. измерения Зависимость от скорости
Безразмерная
Линейная
Скорость
Расход, объем
Расход, масса
Скорость позиционирования
Длина
Температура
Давление Квадратичная
Коэффициент Кубическая
Таблица 3.3 Зависимость скорости для различных типов
единиц измерения
0-30 Ед.изм. показания, выб.польз.
Опция: Функция:
Используется для программирования
значения, отображаемого на дисплее
LCP. Эта величина имеет линейную,
квадратичную или кубическую
зависимость от скорости. Это отношение
зависит от выбранной единицы
измерения (см. Таблица 3.3). Текущее
вычисленное значение может быть
считано в параметр 16-09 Показ.по
выб.польз. и/или выведено на дисплей
путем выбора [1609 Показ.по выб.польз.]
в параметрах с параметр 0-20 Строка
дисплея 1.1, малая по
параметр 0-24 Строка дисплея 3,
большая.
[0] None
[1] * %
[5] млн.-1
[10] 1/мин
[11] об/мин
[12] ИМПУЛЬС/с
[20] л/с
[21] л/мин
[22] л/ч
[23] м3/с
[24] м3/мин
[25] м3/ч
[30] кг/с
[31] кг/мин
[32] кг/ч
[33] т/мин
[34] т/ч
[40] м/с
[41] м/мин
[45] м
[60] °C
[70] мбар
[71] бар
[72] Пa
[73] кПа
[74] м вод. ст.
[75] мм рт.ст
[80] кВт
[120] галл./мин
[121] галл./с
[122] галл./мин
[123] галл./ч
[124] куб. фут/мин
[125] фут3/с
[126] фут3/мин
[127] фут3/ч
[130] фунт/с
Описание параметров Руководство по программированию
MG20O950 Danfoss A/S © 08/2015 Все права защищены. 37
