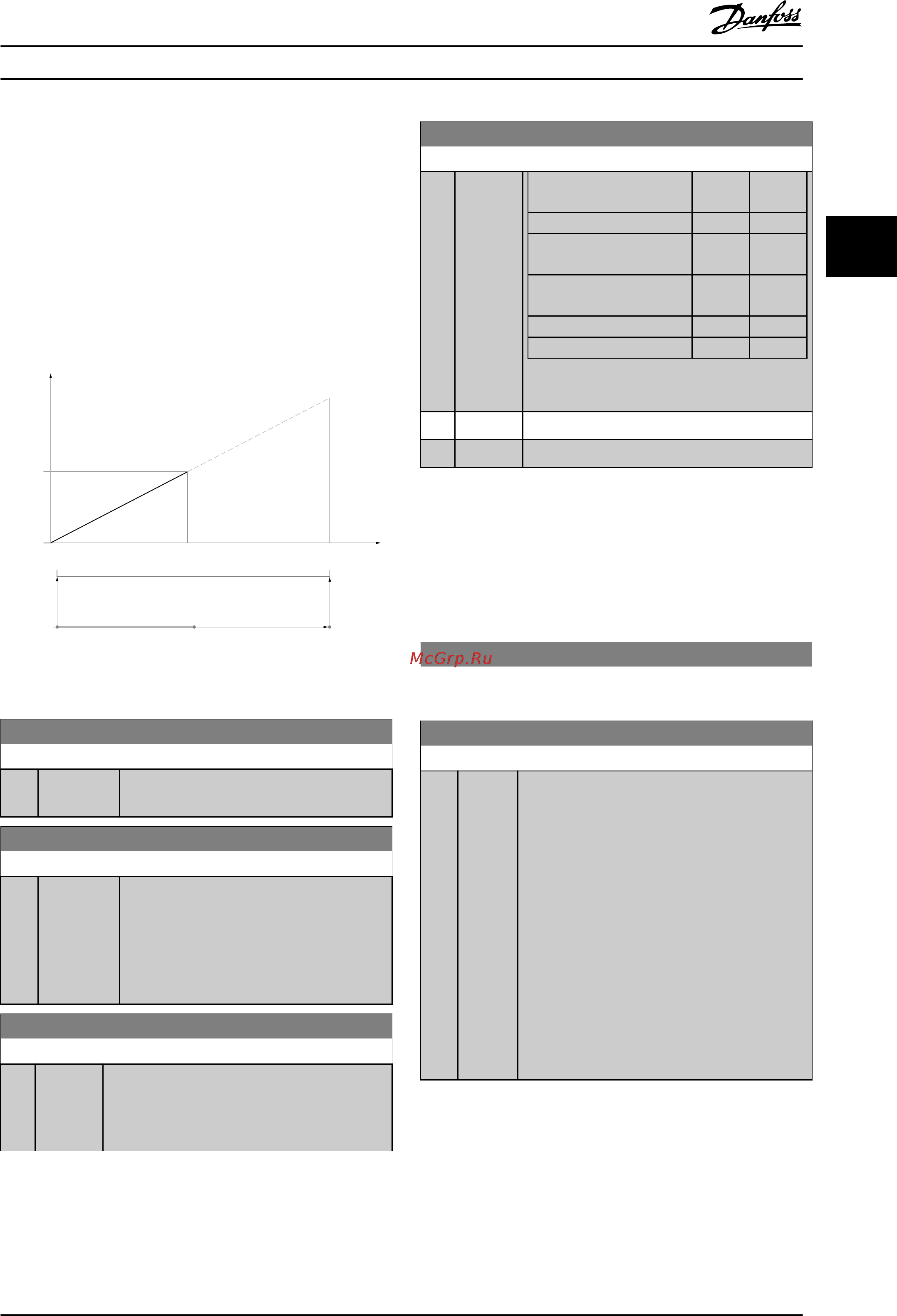

Пример 3.
Переменная = задание, диапазон = мин. задание —
макс. задание
Диапазон, требуемый для выхода = мин задание (0 %)
— макс задание (100 %), 0–10 мA.
Выходной сигнал 0 или 4 мА требуется при мин.
задании. Установите параметр 6-51 Клемма 42, мин.
выход на 0 %.
Выходной сигнал 10 мA требуется при максимальном
задании (100 % диапазона). Установите
параметр 6-52 Клемма 42, макс. выход на 200%.
(20 мА/10 мА x 100 % = 200 %).
20 mA
10 mA
0/4 mA
100% 200%
0%
Max ref Max ref X 20/10Min ref
130BA857.10
Рисунок 3.34 Пример 3
6-53 Клемма 42, управление вых. шиной
Диапазон: Функция:
0 %* [0 - 100 %] Сохраняет уровень на выходе 42 при
управлении по шине.
6-54 Клемма 42, уст. вых. тайм-аута
Диапазон: Функция:
0 %* [0 - 100 %] Сохраняет предустановленный уровень на
выходе 42.
Когда в параметр 6-50 Клемма 42, выход
выбрана функция тайм-аута, в случае тайм-
аута шины на выходе будет этот
предустановленный уровень.
6-55 Клемма 42, фильтр выхода
Опция: Функция:
При включенном параметр 6-55 Клемма 42,
фильтр выхода для следующих показаний
аналоговых данных в параметр 6-50 Клемма
42, выход выбран фильтр:
6-55 Клемма 42, фильтр выхода
Опция: Функция:
Выбор 0–20
мА
4–20
мА
Ток двигателя (0–I
макс.
) [103] [133]
Предельный крутящий
момент (0–T
lim
)
[104] [134]
Номинальный крутящий
момент (0–T
ном.
)
[105] [135]
Мощность (0–P
ном.
) [106] [136]
Скорость (0–Speed
макс.
) [107] [137]
Таблица 3.13 Считывание параметров
[0] * Выкл. Фильтр выключен.
[1] Включена Фильтр включен.
3.8.7 6-6* Аналоговый выход X30/8
Аналоговые выходы являются токовыми выходами: 0/4–
20 мА. Общий вывод (клемма Х30/8) является единой
клеммой и единым электрическим потенциалом для
подключения общего провода аналоговых сигналов.
Разрешение аналогового выхода составляет 12 бит.
6-60 Клемма X30/8, цифровой выход
Те же значения и функции, что для параметр 6-50 Клемма 42,
выход.
6-61 Клемма X30/8, мин. масштаб
Диапазон: Функция:
0 %* [0 -
200 %]
Масштабирование минимального выходного
значения выбранного аналогового сигнала на
клемме X30/8. Масштабирование
минимального значения производится в
процентах от максимального значения сигнала,
например, если требуется, чтобы 0 мА (или 0
Гц) соответствовало 25 % максимального
значения выхода, устанавливается 25 %. Эта
величина никогда не может превышать
соответствующее значение в
параметр 6-62 Клемма X30/8, макс. масштаб,
если сама величина ниже 100 %.
Этот параметр действует, если в
преобразователе частоты установлен модуль
VLT
®
General Purpose I/O MCB 101.
Описание параметров Руководство по программированию
MG20O950 Danfoss A/S © 08/2015 Все права защищены. 105
3 3
