Функция улучшенного отслеживания минимальной
скорости отключает преобразователь частоты, если
скорость падает ниже определенного значения: Если
двигатель насоса не достигает скорости, указанной в
параметр 1-86 Низ. скорость откл. [об/мин], за время,
заданное в параметр 1-79 Макс.вр.нач.запуск компр.для
откл (раскрутка идет слишком долго), срабатывает
защитное отключение преобразователя частоты. Отсчет
таймеров параметр 1-71 Задержка запуска и
параметр 1-79 Макс.вр.нач.запуск компр.для откл
начинается одновременно с подачей команды пуска.
Например, это означает, что если значение в
параметр 1-71 Задержка запуска больше или равно
значению в параметр 1-79 Макс.вр.нач.запуск компр.для
откл, преобразователь частоты никогда не запустится.
N
RPM
T
N
1-86
T
1-79
T
1-71
0
1
T
1-71
Параметр 1-71 Задержка запуска.
T
1-79
Параметр 1-79 Макс.вр.нач.запуск компр.для откл.
Это время включает в себя время T
1-71
.
N
1-86
Параметр 1-86 Низ. скорость откл. [об/мин]. Если
при нормальной работе скорость падает ниже этого
значения, преобразователь частоты отключается
защитой.
1 Нормальная работа.

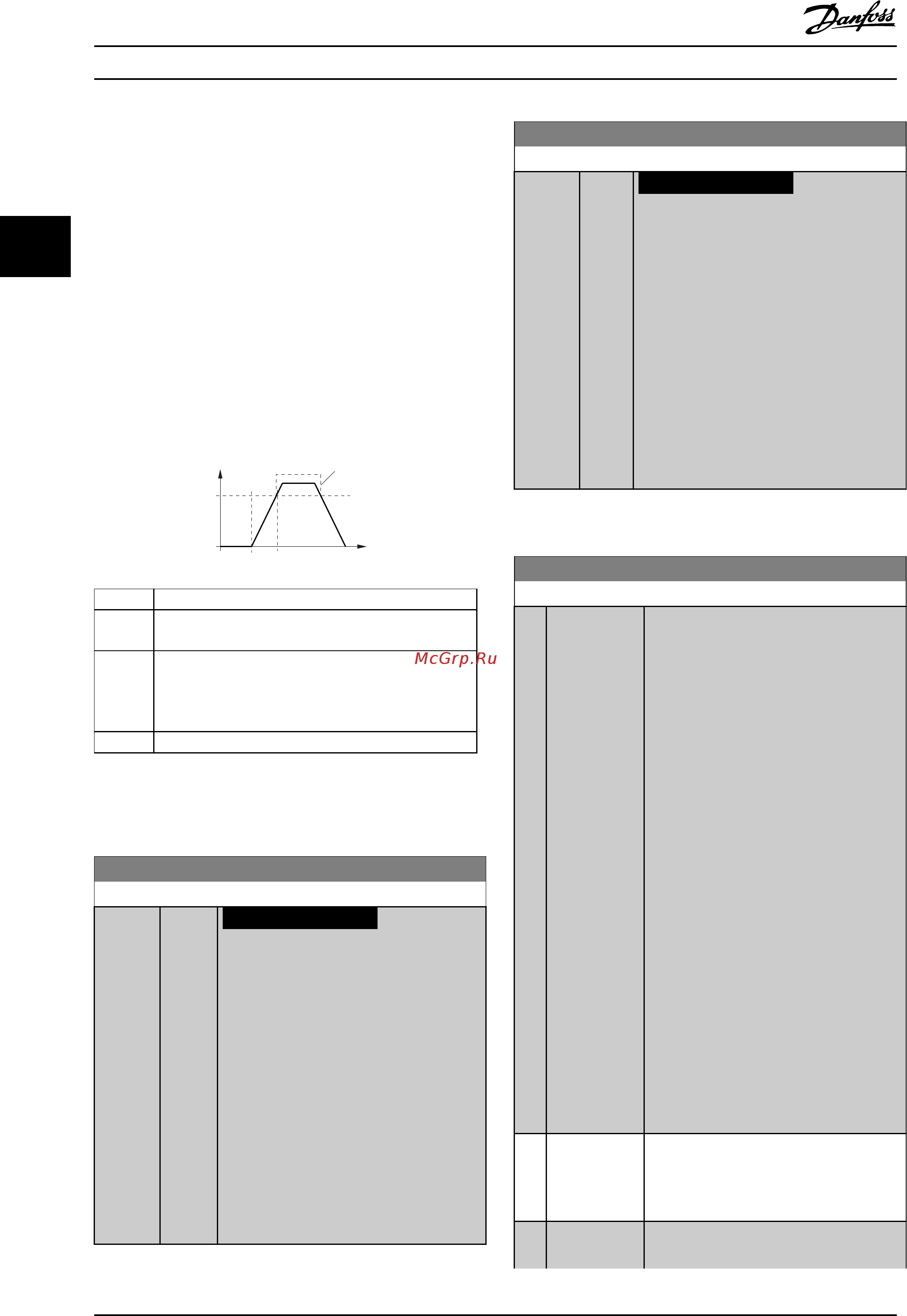

Рисунок 3.11 Улучшенное отслеживание минимальной
скорости
1-86 Низ. скорость откл. [об/мин]
Диапазон: Функция:
Size
related*
[ 0 -
par.
4-13
RPM]
УВЕДОМЛЕНИЕ
Этот параметр доступен только в
том случае, если
параметр 0-02 Единица измер. скор.
вращ. двигат. имеет значение [11]
об/мин.
Введите нижний предел скорости
двигателя, при котором преобразователь
частоты отключается. Если значение равно
0, функция не активна. Если в любое
время после запуска (или во время
остановки) скорость падает ниже
значения этого параметра,
преобразователь частоты отключается с
аварийным сигналом 49 Предел скорост.
1-87 Низ. скорость отключ. [Гц]
Диапазон: Функция:
Size
related*
[ 0 -
par.
4-14
Hz]
УВЕДОМЛЕНИЕ
Этот параметр доступен только в том
случае, если параметр 0-02 Единица
измер. скор. вращ. двигат. имеет
значение [1] Гц.
Введите нижний предел скорости
двигателя, при котором преобразователь
частоты отключается. Если значение равно
0, функция не активна. Если в любое время
после запуска (или во время остановки)
скорость падает ниже значения этого
параметра, преобразователь частоты
отключается с аварийным сигналом 49
Предел скорост.
3.3.11 1-9* Темпер.двигателя
1-90 Тепловая защита двигателя
Опция: Функция:
Для обеспечения защиты двигателя
преобразователь частоты определяет
температуру двигателя двумя
различными способами:
•
С помощью термисторного
датчика, подключенного к
одному из аналоговых или
цифровых входов
(параметр 1-93 Источник
термистора).
•
Путем вычисления тепловой
нагрузки (ЭТР = электронное
тепловое реле) на основе
фактической нагрузки и
времени. Вычисленная тепловая
нагрузка сопоставляется с
номинальным током двигателя
I
M,N
и номинальной частотой
двигателя f
M,N
. На основе
вычислений оценивается
необходимость снижения
нагрузки при пониженной
скорости вследствие ухудшения
охлаждения встроенным в
двигатель вентилятором.
[0] Нет защиты Если двигатель постоянно перегружен и
не требуется формировать
предупреждение или запускать
отключение преобразователя частоты.
[1] Предупр.по
термист.
Когда термистор, установленный в
двигателе, сигнализирует о перегреве
Описание параметров
VLT
®
AQUA Drive FC 202
60 Danfoss A/S © 08/2015 Все права защищены. MG20O950
