5. Нажмите [Cancel] (Отмена), чтобы прервать.
Чтобы выйти из параметра, нажмите кнопку
[Back] (Назад).
2.2.17 Программирование с помощью
цифровой панели местного
управления
Для цифровой панели управления (LCP 101)
действительны следующие инструкции:
Панель управления разделена на четыре
функциональные группы:
1. Цифровой дисплей.
2. Кнопки меню и световые индикаторы,
позволяющие изменять параметры и
переключать функции дисплея.
3. Кнопки и световые индикаторы навигации.
4. Кнопки и световые индикаторы управления.
Строка дисплея:
сообщения о состоянии, отображающие графические
символы и цифровые значения.
Световые индикаторы:
•
Зеленый светодиод/On: обозначает включенное
состояние секции управления.
•
Желтый светодиод/Wrn: обозначает
предупреждение.
•
Мигающий красный светодиод/Alarm:
обозначает аварийный сигнал.
Кнопки LCP
[Menu] (Меню)
Выберите один из следующих режимов:
•
Состояние.
•
Быстрая настройка.
•
Главное меню.
130BA191.10
1
Auto
on
Reset
Hand
on
O
Menu
Status
Quick
Setup
Main
Menu
Back
2
3
4
OK
On
Alarm
Warn.
Setup

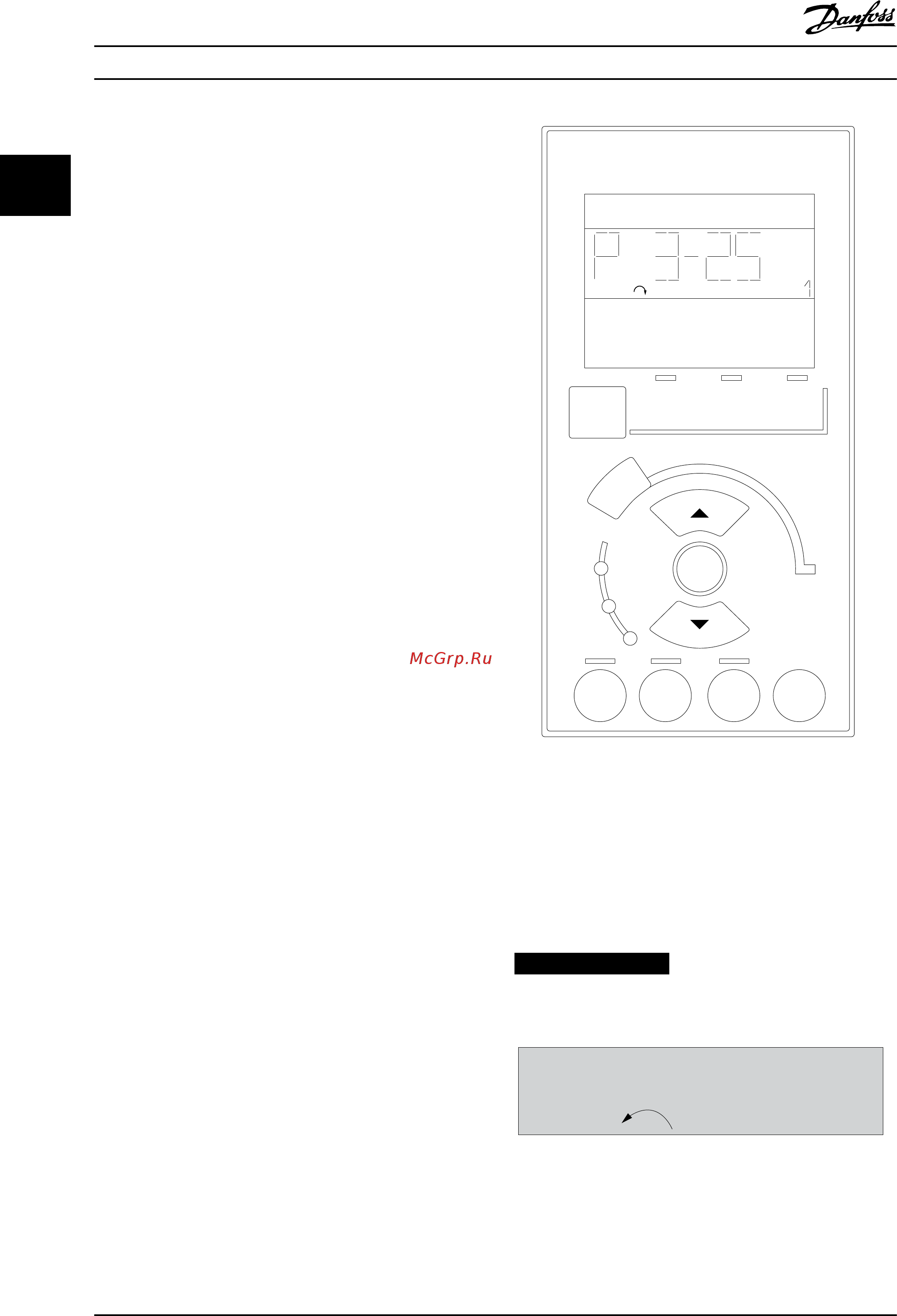

Рисунок 2.22 Кнопки LCP
Режим состояния
В режиме состояния отображается состояние
преобразователя частоты или двигателя.
При появлении аварийного сигнала панель NLCP
автоматически переключается в режим состояния.
Возможно отображение нескольких аварийных
сигналов.
УВЕДОМЛЕНИЕ
Копирование параметров при помощи цифровой
панели местного управления LCP 101 невозможно.
130BP077.10
22.8
rpm
Setup 1
Рисунок 2.23 Режим состояния
Программирование
VLT
®
AQUA Drive FC 202
24 Danfoss A/S © 08/2015 Все права защищены. MG20O950
