накопленное с момента первой подачи питания или
последнего сброса счетчика (параметр 15-06 Сброс
счетчика кВтч).
Все данные для журнала учета энергопотребления
хранятся в счетчиках, показания которых могут быть
считаны из параметр 23-53 Жур.энерг..
130BA282.10
Σ kWh
(P 15-02, kWh Counter)
Counter 1
Counter 0
Counter 2
Counter 3
Counter 4
Counter 5
Counter 6
Days

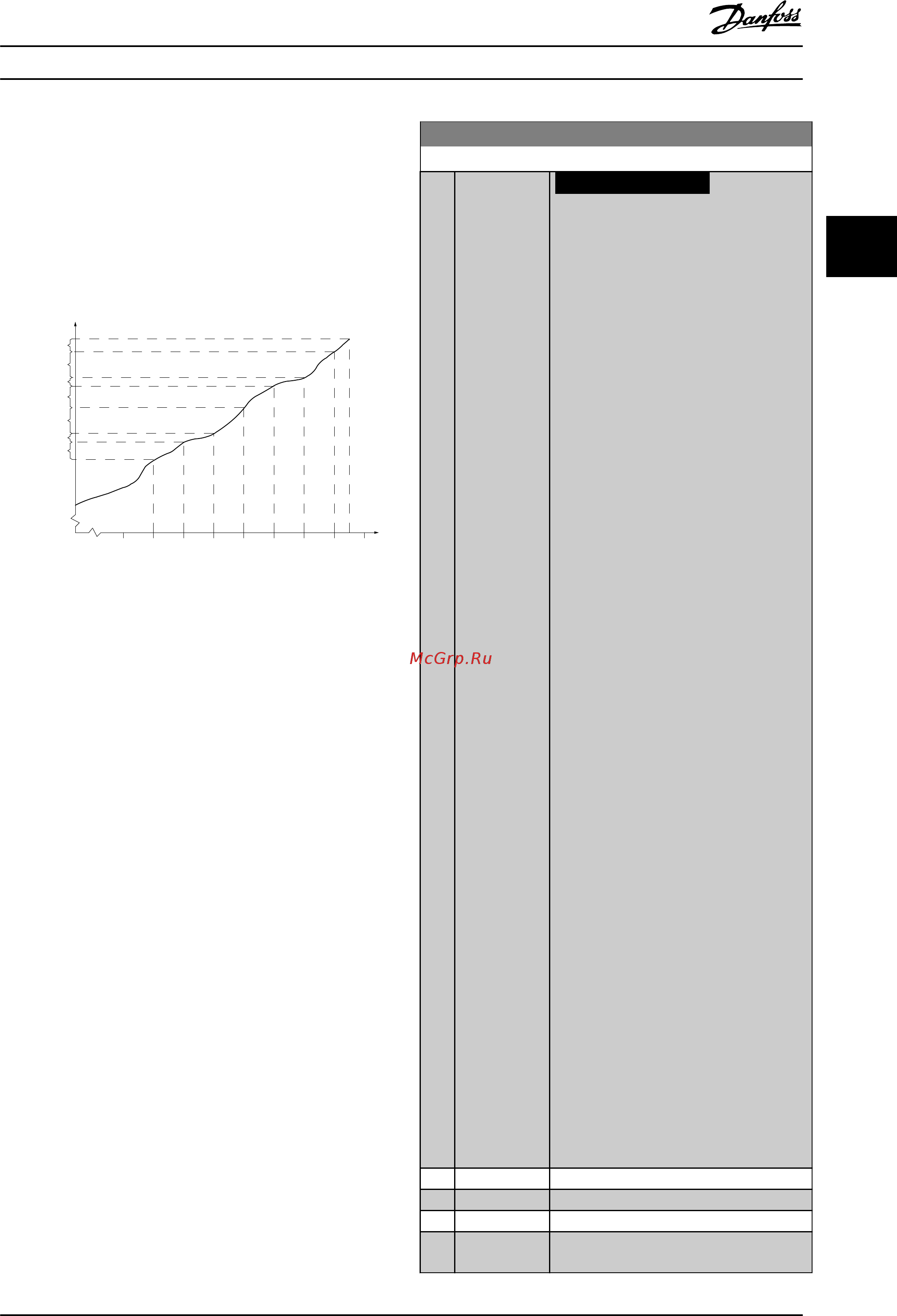

Рисунок 3.63 График энергопотребления
Счетчик 00 содержит самые старые данные. Счетчик
охватывает период с XX:00 до XX:59, если учет ведется в
часах, или с 00:00 до 23:59, если учет ведется в днях.
В случае учета энергопотребления в течение последних
часов или последних дней содержимое счетчиков будет
изменяться в моменты XX:00 каждый час или в 00:00
каждый день.
Счетчик с наибольшим индексом всегда обновляется
(содержит данные, относящиеся к фактическому часу с
момента XX:00 или фактическому дню с момента 00:00).
Содержимое счетчиков можно отображать на LCP в
виде столбчатой диаграммы. Выберите Quick Menu
(Быстрое меню), Loggings (Регистрация), Журнал учета
энергопотребления: Непрер.двоичный тренд/
Врем.двоичн.тренд/Сравнение трендов.
23-50 Разрешение журнала учета энергопотребления
Опция: Функция:
УВЕДОМЛЕНИЕ
Преобразователь частоты не имеет
резервного питания часов, поэтому,
если в преобразователе не
установлен модуль часов реального
времени, имеющий резервное
питание, после выключения
питания установленные в
преобразователе частоты дата и
время сбрасываются к значению по
умолчанию (2000-01-01 00:00).
Соответственно, регистрация
прекращается до тех пор, пока в
параметр 0-70 Дата и время не
будут правильно установлены дата
и время. В параметр 0-79 Отказ
часов можно запрограммировать
выдачу предупреждения в том
случае, если часы не установлены
надлежащим образом, например,
после выключения питания.
Выберите требуемый период учета
энергопотребления: [0] Час суток, [1]
День недели или [2] День месяца.
Счетчики содержат данные о
запрограммированных дате/времени
начала регистрации
(параметр 23-51 Период пуска) и
количестве часов/дней,
запрограммированных для
(параметр 23-50 Разрешение журнала
учета энергопотребления).
Регистрация начинается в момент,
запрограммированный в
параметр 23-51 Период пуска, и
продолжается до истечения одного дня/
недели/месяца. [5] Последние 24 часа, [6]
Последние 7 дней или [7] Последние 5
недель. Счетчики содержат данные за
последние 1 день, 1 неделю или 5 недель
до текущего момента времени.
Регистрация начинается в день,
запрограммированный в
параметр 23-51 Период пуска. Во всех
случаях разделение периода относится к
количеству рабочих часов (времени,
когда на преобразователь частоты
подано питание).
[0] Час суток
[1] День недели
[2] День месяца
[5] * Последние 24
часа
Описание параметров Руководство по программированию
MG20O950 Danfoss A/S © 08/2015 Все права защищены. 209
