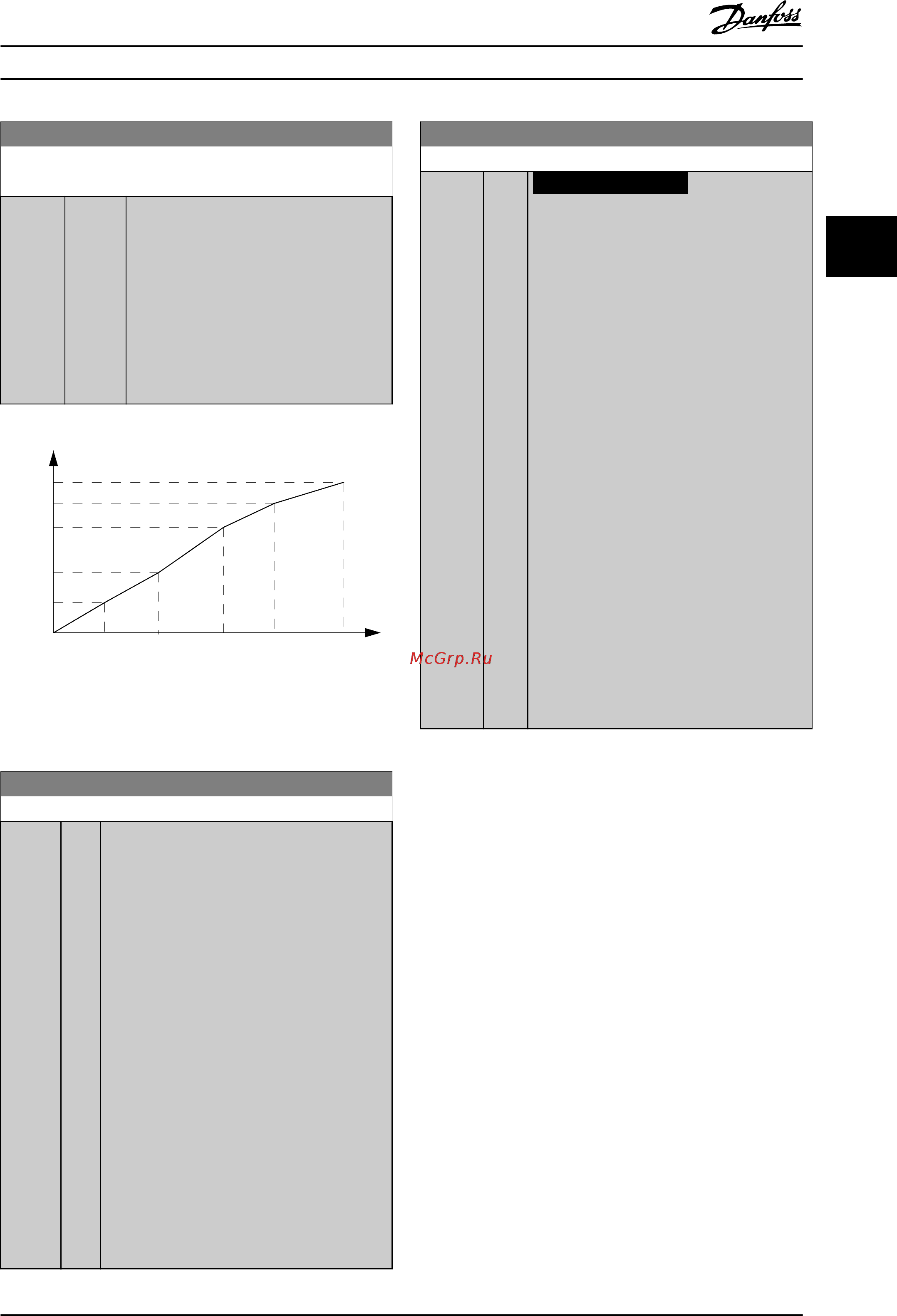

1-56 Характеристика U/f - F
Массив [6]
Диапазон: Функция:
Size
related*
[ 0 -
1000.0
Hz]
Введите частотные точки, чтобы вручную
построить характеристику U/f,
соответствующую двигателю.
Напряжение в каждой точке определяется
в параметр 1-55 Характеристика U/f - U.
Этот параметр является параметром
массива [0–5] и доступен только в том
случае, если в параметр 1-01 Принцип
управления двигателем выбрано значение
[0] U/f.
Motor Voltage
Par 1-55 [x]
Output Frequency
Par 1-56 [x]
1-55[5]
1-55[4]
1-55[3]
1-55[2]
1-55[1]
1-55[0]
1-56
[0]
1-56
[1]
1-56
[2]
1-56
[3]
1-56
[4]
1-56
[5]
130BA166.10
Рисунок 3.9 Характеристика U/f
1-58 Имп.ток при пров.пуск.с хода
Диапазон: Функция:
Size
related*
[ 0
-
200
%]
Установите величину тока намагничивания для
импульсов, используемых для определения
направления вращения двигателя. Диапазон
значений и функция зависят от параметра
параметр 1-10 Конструкция двигателя:
[0] Асинхронный: [0–200 %]
При снижении данного значения уменьшается
крутящий момент. 100 % означает полный
номинальный ток двигателя. В этом случае
значение по умолчанию равно 30 %.
[1] Одноф. с пост. магн.: [0–40 %]
Для двигателей с постоянными магнитами
рекомендуется использовать общее значение
20 %. Высокие значения могут привести к
увеличению производительности. Однако на
двигателях с противо-ЭДС выше 300 VLL (эфф.)
при номинальной скорости и высокой
индуктивности обмотки (более 10 мГн)
рекомендуется использовать меньшее
значение, чтобы избежать неправильной
оценки скорости. Параметр активен, когда
разрешен параметр 1-73 Запуск с хода.
1-59 Ч-та имп.при пров.пуск.с хода
Диапазон: Функция:
Size
related*
[ 0 -
500
%]
УВЕДОМЛЕНИЕ
Общие сведения о соотношении
между параметрами пуска с хода
двигателя с постоянными магнитами
см. в описании параметр 1-70 Реж.
пуска PM.
Диапазон значений и функция зависят от
параметра параметр 1-10 Конструкция
двигателя:
[0] Асинхронный: [0–500 %]
Частота импульсов (в процентах),
используемых для обнаружения направления
вращения двигателя. Увеличение этого
значения уменьшает создаваемый крутящий
момент. В этом режиме 100 % означает
удвоенную частоту скольжения.
[1] Одноф. с пост. магн.: [0–10 %]
Этот параметр определяет скорость
двигателя (в % от номинальной скорости),
ниже которой становится активной функция
парковки (см. параметр 2-06 Ток торм.
пост. т. и параметр 2-07 Вр. торм. пост.
т.). Этот параметр действует только в том
случае, если параметр 1-70 Реж. пуска PM
установлен на значение [1] Парковка и
только после запуска двигателя.
Описание параметров Руководство по программированию
MG20O950 Danfoss A/S © 08/2015 Все права защищены. 55
