0-12 Этот набор связан с
Опция: Функция:
Параметры, изменение которых не
допускается в процессе работы, можно
определить по метке FALSE в перечнях
параметров в глава 4 Перечни параметров.
Функция параметр 0-12 Этот набор связан с
доступна, если в параметр 0-10 Активный
набор выбрано значение [9] Несколько
наборов. Значение [9] Несколько наборов
используется для перехода от одного набора
к другому в процессе работы, то есть во
время вращения двигателя.
Например.
Воспользуйтесь значением [9] Несколько
наборов для перехода от набора 1 к набору 2
во время вращения двигателя.
Запрограммируйте сначала параметры в
наборе 1, затем обеспечьте синхронизацию
набора 1 и набора 2 (иными словами,
«свяжите» наборы). Синхронизация может
быть выполнена двумя способами:
•
Смените редактируемый набор на [2]
Набор 2 в
параметр 0-11 Программирование
набора и установите в
параметр 0-12 Этот набор связан с
значение [1] Набор 1. При этом
запускается процесс связи
(синхронизации) наборов.
130BP075.10

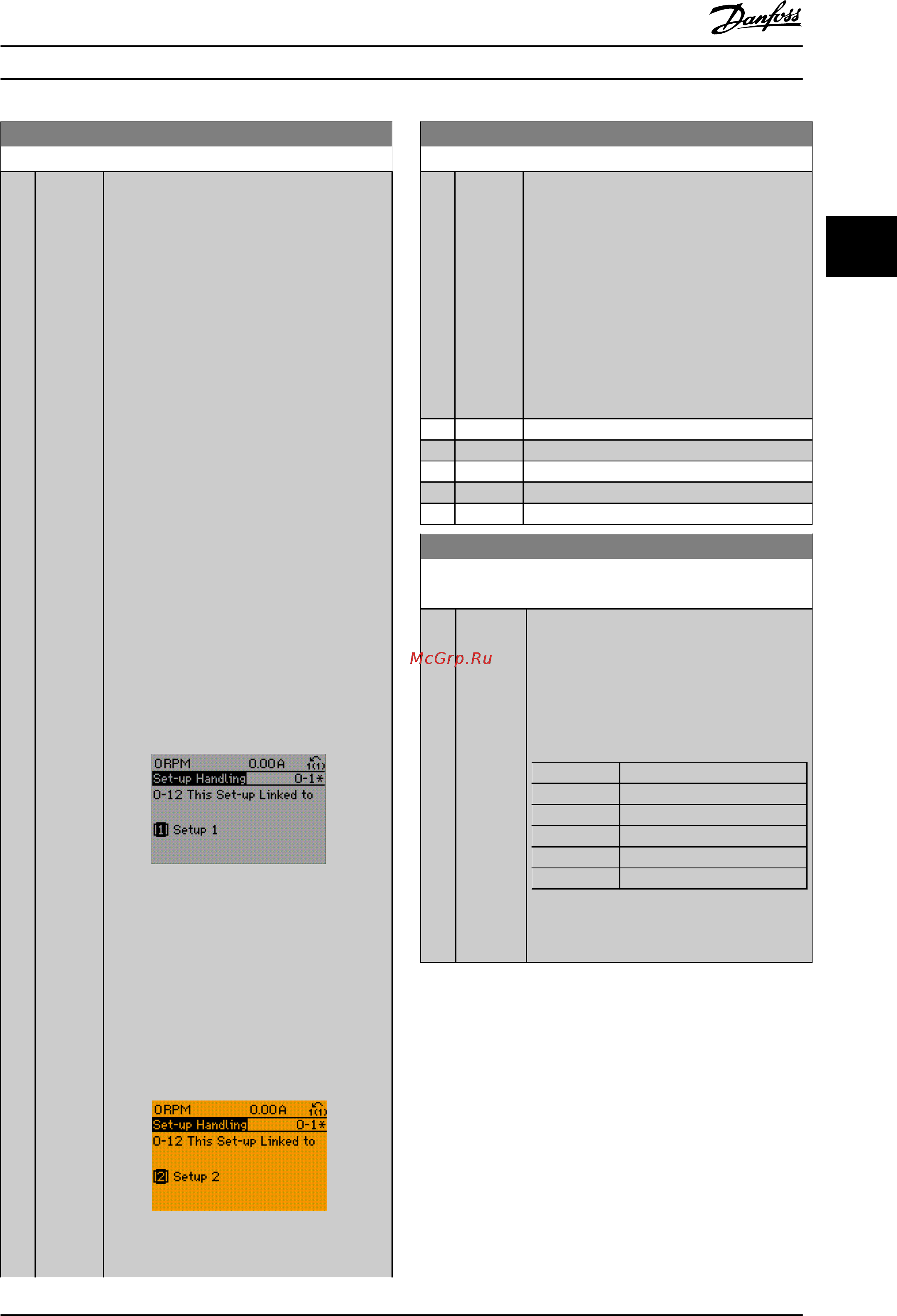

Рисунок 3.1 Работа с конфигурациями
•
Продолжая работать с набором 1,
при помощи
параметр 0-50 Копирование с LCP
скопируйте набор 1 в набор 2. Затем
выберите в параметр 0-12 Этот
набор связан с значение [2] Набор 2.
При этом запускается процесс
связывания наборов.
130BP076.10
Рисунок 3.2 Работа с конфигурациями
0-12 Этот набор связан с
Опция: Функция:
После завершения процесса связывания
параметр 0-13 Показание: связанные наборы
принимает значение 1 и 2, что означает, что в
наборах 1 и 2 все параметры с отметкой не
изменяемые во время работы теперь
одинаковы. Если в наборе 2 вносятся
изменения в параметры, не изменяемые во
время работы (например, в
параметр 1-30 Сопротивление статора (Rs)),
эти изменения вносятся также автоматически
в набор 1. Теперь возможно переключение
между наборами 1 и 2 во время работы.
[0] * Нет связи
[1] Набор 1
[2] Набор 2
[3] Набор 3
[4] Набор 4
0-13 Показание: связанные наборы
Массив [5]
Диапазон: Функция:
0* [0 -
255 ]
Показывает список всех наборов параметров,
связанных при помощи параметр 0-12 Этот
набор связан с. Этот параметр имеет один
индекс для каждого набора параметров.
Значение параметра, отображаемое для
каждого индекса, указывает, какие наборы
связаны с данным набором параметров.
Индекс Значение LCP
0 {0}
1 {1,2}
2 {1,2}
3 {3}
4 {4}
Таблица 3.2 Пример связывания наборов
параметров
