29-42 Post Lube Time
Диапазон: Функция:
Используется только в том случае, если в
параметр 29-40 Pre/Post Lube Function
выбрано значение [3] Pre & Running & Post
(Пресмазка, работа и постсмазка).
3.24.5 29-5* Подтверждение потока
Функция подтверждения потока рассчитана на
применения, в которых необходимо поддерживать
двигатель/насос запущенным в ожидании внешнего
события. Монитор подтверждения потока ожидает
получения на цифровом входе сигнала от датчика на
запорном клапане, сигнализаторе потока или другом
внешнем устройстве, сообщающем, что устройство
находится в открытом положении и через него
возможен поток. В параметр 29-50 Validation Time
укажите, сколько времени VLT
®
AQUA Drive FC 202 будет
ожидать цифрового входного сигнала от внешнего
устройства, который подтвердит наличие потока. После
подтверждения потока преобразователь частоты еще
раз проверяет сигнал через установленный интервал
подтверждения, а дальше работает в обычном режиме.
Когда монитор потока включен, на LCP отображается
статус Verifying ow (Проверка потока).
Преобразователь частоты отключается с аварийным
сигналом Flow Not Conrmed (Поток не подтвержден),
если ожидаемый входной цифровой сигнал становится
неактивным ранее, чем пройдет время ожидания
проверки потока или время подтверждения потока.
130BD766.10
N
MAX
N
MIN
0
0
1
1
0
1
0
1
2
3
4
t0 <t1 t2
T
T
T
T
1 Кривая скорости
2 Команда пуска (например, на клемме 18)
3 Цифровой сигнал от внешнего устройства,
подтверждающий возможность потока
4 Проверка потока
t
0
Подана команда пуска (например, активирована
клемма 18)
t
1
Цифровой сигнал от внешнего устройства становится
активным до истечения отсчета
параметр 29-50 Validation Time.
t
2
Когда время параметр 29-51 Verication Time
заканчивается, преобразователь частоты еще раз
проверяет сигнал от внешнего устройства, а дальше
работает в обычном режиме

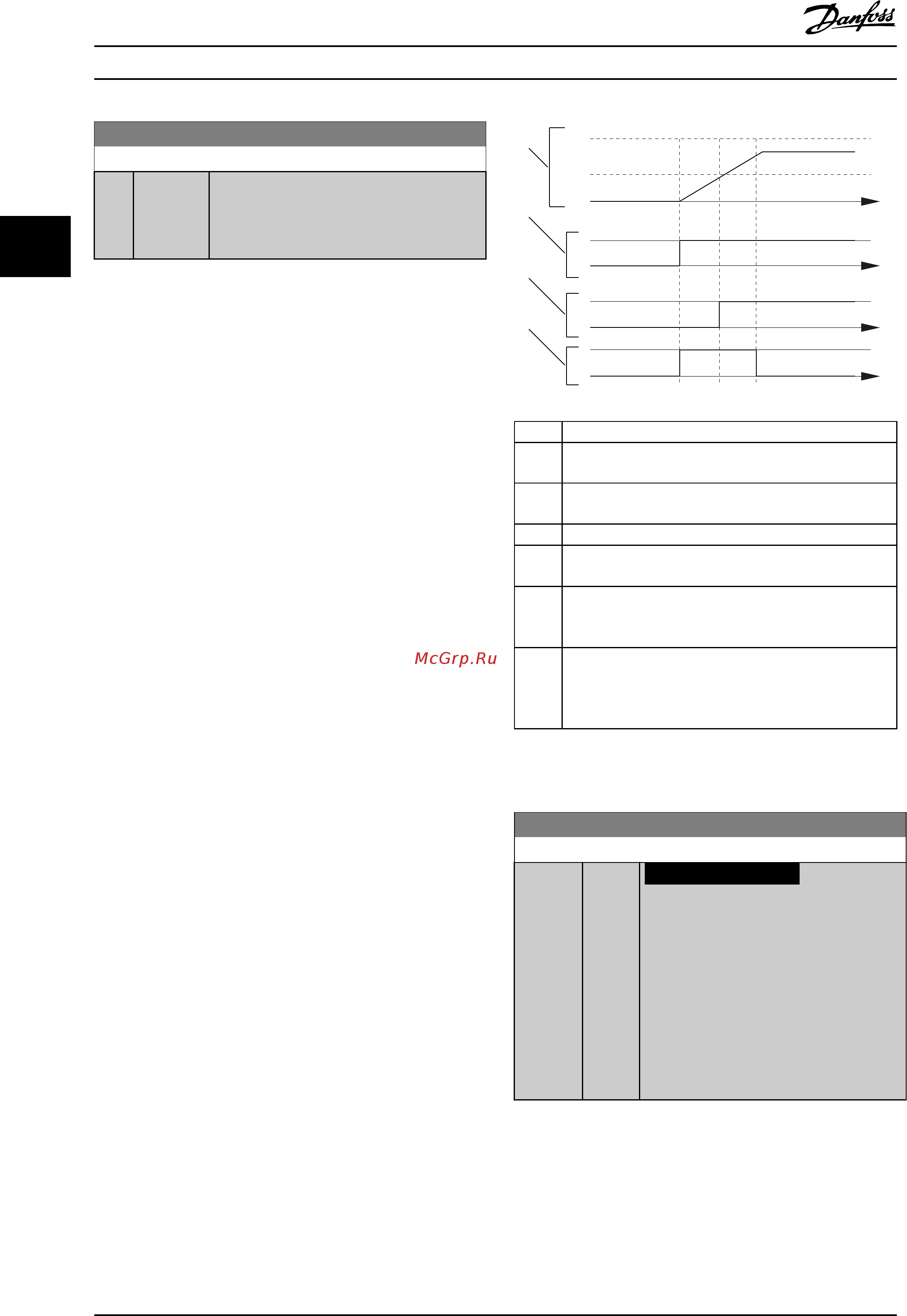

Рисунок 3.88 Подтверждение потока
29-50 Validation Time
Диапазон: Функция:
Size
related*
[ 0 -
999 s]
УВЕДОМЛЕНИЕ
Параметр 29-50 Validation Time
отображается на LCP, только если
для цифрового входа [86] Flow
Conrmation (Подтверждение
потока) (см. группу 5-1* Цифровые
входы).
В течение времени проверки цифровой
выход от внешнего устройства должен
быть активен.
Описание параметров
VLT
®
AQUA Drive FC 202
242 Danfoss A/S © 08/2015 Все права защищены. MG20O950
