переноса отображается индикатором выполнения.
После достижения 100 % нажмите кнопку [OK].
2.2.3 Режим отображения
Во время нормальной работы в средней части может
непрерывно отображаться до 5 различных рабочих
переменных: 1.1, 1.2 и 1.3, а также 2 и 3.
2.2.4 Режим отображения — выбор
выводимых показаний
Переключение между этими тремя режимами
выполняется нажатием кнопки [Status] (Состояние).
На каждом экране состояния отображаются рабочие
переменные в различном формате. Более подробные
сведения см. в примерах в этой главе.
С каждой из отображаемых рабочих переменных могут
быть связаны несколько значений или результатов
измерения. Отображаемые на экране значения или
результаты измерений можно задать с помощью
параметров
•
Параметр 0-20 Строка дисплея 1.1, малая.
•
Параметр 0-21 Строка дисплея 1.2, малая.
•
Параметр 0-22 Строка дисплея 1.3, малая.
•
Параметр 0-23 Строка дисплея 2, большая.
•
Параметр 0-24 Строка дисплея 3, большая.
Доступ к параметрам возможен через [Quick Menu], Q3
Настройки функций, Q3-1 Общие настройки, Q3-11
Настройки дисплея.
Каждый выводимый параметр, выбранный в меню с
параметр 0-20 Строка дисплея 1.1, малая по
параметр 0-24 Строка дисплея 3, большая, имеет
собственный масштаб и количество знаков после
десятичной запятой. Чем больше числовое значение
параметра, тем меньше знаков отображается после
запятой.
Пример. Показание тока 5,25 A, 15,2 A, 105 A.
Для получения подробной информации см. группу
параметров 0-2* Дисплей LCP.

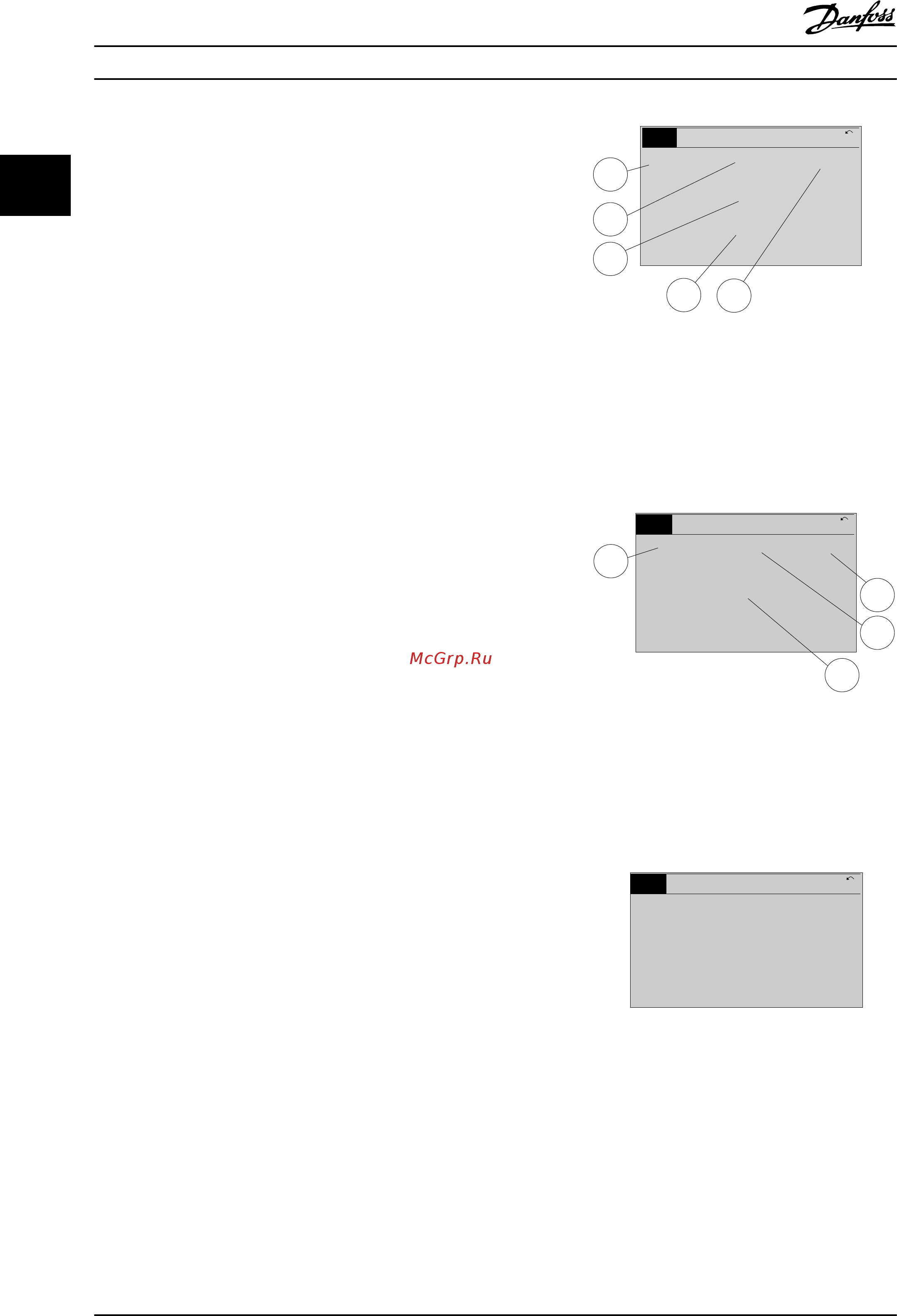

Экран состояния I
Это состояние вывода на экран является стандартным
после запуска или после инициализации.
Для получения информации относительно связей
результатов измерения с отображаемыми рабочими
переменными (1.1, 1.2, 1.3, 2 и 3) нажмите кнопку [INFO]
(Информация).
Рабочие переменные см. на Рисунок 2.11.
1.1
2
3
1.3
1.2
130BP041.10
799 RPM
Auto Remote Ramping
1 (1)
36.4 kw7.83 A
0.000
53.2 %
Status
Рисунок 2.11 Экран состояния I
Экран состояния II
Рабочие переменные (1.1, 1.2, 1.3 и 2) представлены на
Рисунок 2.12.
В этом примере в качестве переменных в первой и
второй строках выбраны скорость, ток двигателя,
мощность двигателя и частота.
1.1
1.2
2
1.3
130BP062.10
207RPM
Auto Remote Running
1 (1)
24.4 kW5.25A
6.9
Hz
Status
Рисунок 2.12 Экран состояния II
Экран состояния III
На этом экране состояния отображаются событие и
действие интеллектуального логического управления.
Подробнее см. глава 3.12 Параметры 13-**
Интеллектуальная логика.
130BP063.10
778 RPM
Auto Remote Running
1 (1)
4.0 kW0.86 A
State: 0 o 0 (o)
When: -
Do: -
Status
Рисунок 2.13 Экран состояния III
2.2.5 Настройка параметров
Преобразователь частоты может быть использован для
выполнения практически любых задач. Преобразователь
частоты позволяет выбирать любой из двух режимов
программирования:
•
режим главного меню;
•
режим быстрого меню.
Программирование
VLT
®
AQUA Drive FC 202
