130BA027.10

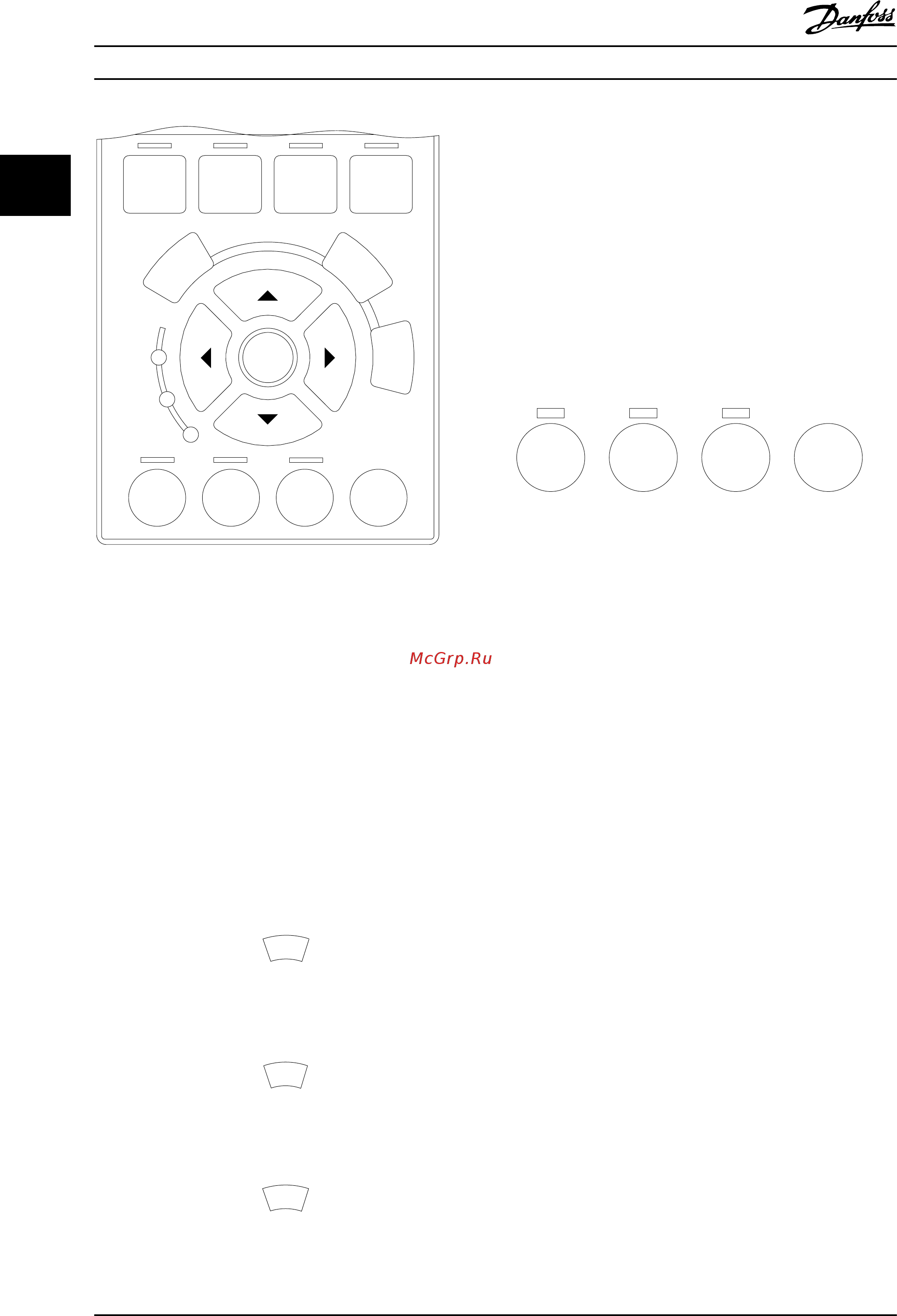

Рисунок 2.5 LCP
[Back] (Назад)
Позволяет вернуться к предыдущему шагу или уровню в
структуре перемещений.
[Cancel] (Отмена)
Служит для отмены последнего изменения или
команды; действует до перехода к другому дисплею.
[Info] (Информация)
Эта кнопка выводит информацию о команде, параметре
или функции в любом окне дисплея. Кнопка [Info]
(Информация) используется для получения подробных
справочных сведений.
Выход из информационного режима осуществляется
нажатием любой из кнопок [Info] (Информация), [Back]
(Назад) или [Cancel] (Отмена).
B
a
c
k
Рисунок 2.6 Back (Назад)
C
a
n
c
e
l
Рисунок 2.7 Cancel (Отмена)
I
n
f
o
Рисунок 2.8 Info (Информация)
Кнопки навигации
Четыре кнопки навигации используются для
перемещения между элементами, доступными в
быстром меню, главном меню и журнале аварий. Для
перемещения курсора нажимайте соответствующие
кнопки.
[OK]
Эта кнопка предназначена для выбора параметра, на
который указывает курсор, и для подтверждения
изменения параметра.
Кнопки местного управления
Кнопки, предназначенные для местного управления,
находятся в нижней части LCP.
130BP046.10
Hand
on
O
Auto
on
Reset
Рисунок 2.9 Кнопки местного управления
[Hand On]
Кнопка [Hand On] (Ручной режим) разрешает
управление преобразователем частоты с панели
местного управления. Кнопка [Hand On] также служит
для пуска двигателя, после чего становится возможным
ввод данных скорости вращения двигателя с помощью
навигационных кнопок. В пар. параметр 0-40 Кнопка
[Hand on] на LCP для кнопки можно выбрать значение
[1] Разрешено или [0] Запрещено.
Внешние сигналы останова, активированные с помощью
сигналов управления или переданные по периферийной
шине, отменяют команду пуска, поданную с LCP.
Следующие сигналы управления остаются активными
после нажатия кнопки [Hand On]:
•
[Hand on] — [O] — [Auto On]
•
Сброс.
•
Инверсный останов выбегом.
•
Реверс.
•
Выбор набора, бит 0 — Выбор набора, бит 1
•
Команда останова, поданная по каналу
последовательной связи.
•
Быстрый останов.
•
Торможение постоянным током.
[O] (Выкл.)
Останавливает подключенный двигатель. В
параметр 0-41 Кнопка [O] на МПУ для кнопки можно
выбрать значение [1] Разрешено или [0] Запрещено. Если
функция внешнего останова не выбрана и кнопка [O]
(Выкл.) не нажата, двигатель можно остановить путем
отключения напряжения.
Программирование
VLT
®
AQUA Drive FC 202
16 Danfoss A/S © 08/2015 Все права защищены. MG20O950
22
