ПАНЕЛЬ УПРАВЛЕНИЯ vacon • 101
Служба круглосуточной технической поддержки: +7 495 768 7382 •
Адрес эл. почты: vacon@vacon.ru
7
7.3.7. Меню платы расширения (Expander board, M7)
Меню платы расширения позволяет пользователю: 1) узнать, какие платы расширения
подключены к плате управления; 2) получить доступ и редактировать параметры, связанные с
платой расширения.
Перейдите на следующий уровень меню (G#), с помощью Кнопки перемещения по меню вправо.
На этом уровне, можно перемещаться по разъемам A—E (см. стр. 61) с помощью Кнопок
просмотра, чтобы узнать, какие пл
аты расширения подключены. В самой нижней строке дисплея
будет отображаться число параметров, соответствующих данной плате. Вы можете просмотреть и
отредактировать значения параметров, так же как это описано в Главе 7.3.2. См. таблицу 7-12 и
рис. 7-27.
Параметры платы расширения
Код Параметр Мин. Макс. По умолч. Польз. Выбор
P7.1.1.1 AI1 mode 1 5 3
Режим AI1:
1 = 0—20 мА
2 = 4—20 мА
3 = 0—10 В
4 = 2—10 В
5 = -10—+10 В
P7.1.1.2 AI2 mode 1 5 1
Режим AI2:
См. пар. 7.1.1.1
P7.1.1.3 AO1 mode 1 4 1
Режим AO1:
1 = 0—20 мА
2 = 4—20 мА
3 = 0—10 В
4 = 2—10 В
Таблица 7-12. Параметры платы расширения (OPT-A1)

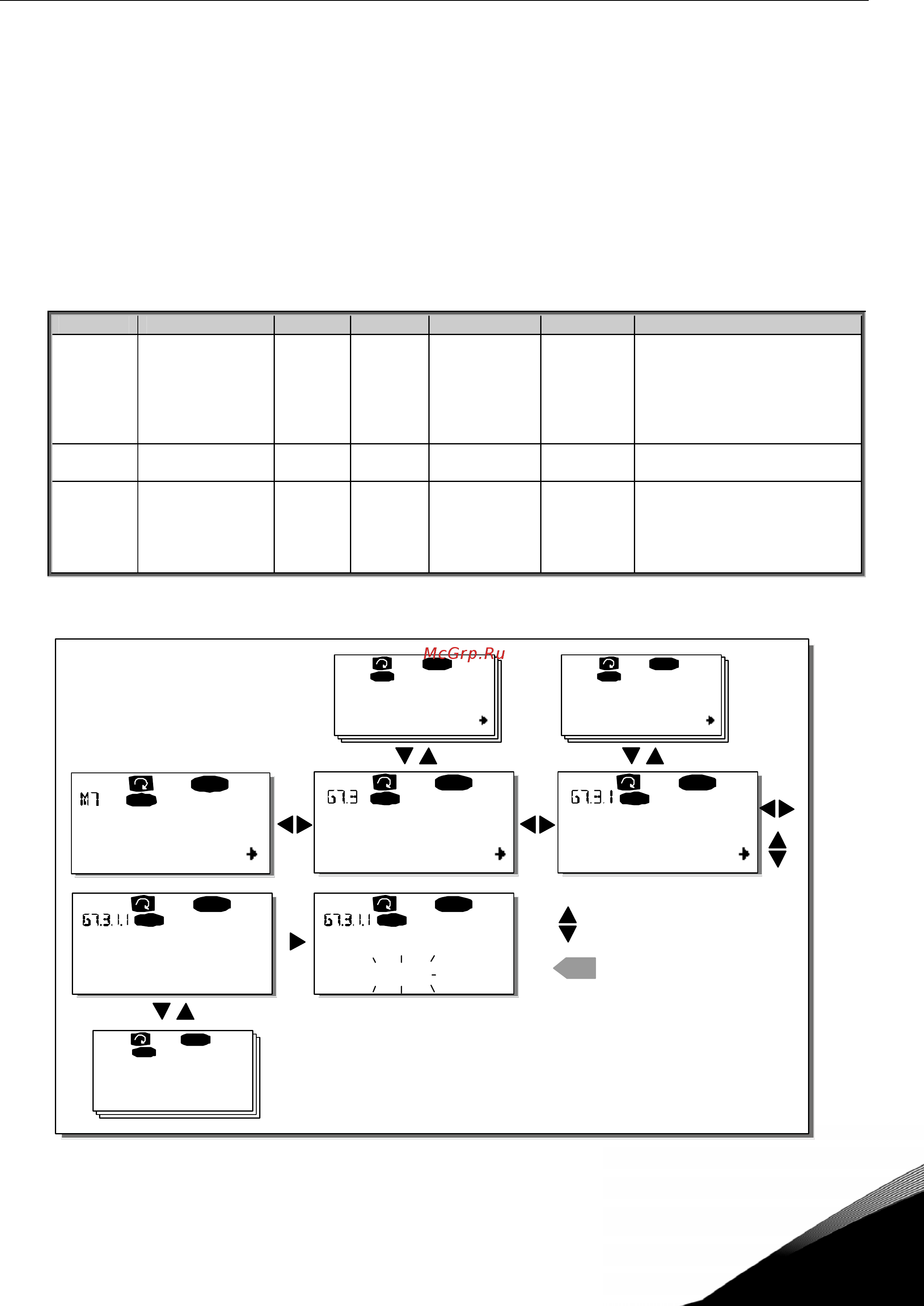

Рисунок 7-27. Информационное меню платы расширения
G1
Î
G5
READY
I/Oterm
READY
I/Oterm
G1
Î
G2
READY
I/Oterm
READY
I/Oterm
enter
P1
Î
P4
RE AD Y
I/ O term
G1
Î
G2
RE AD Y
I/ O ter m
V1
Î
V2
READY
I/Oterm
RE AD Y
I/ Ot erm
D:NXOPTC2
C:NXOPTC1
Платы расширения
Параметры
Адрес ведом. устр.
126
Адрес ведом. устр.
126
Скор. передачи данных
Автоматич.
Мониторинг
ИЗМЕН ЕНИЕ ЗНАЧЕНИЯ
ПОДТВЕРЖДЕНИЕ ИЗМЕНЕНИЯ
