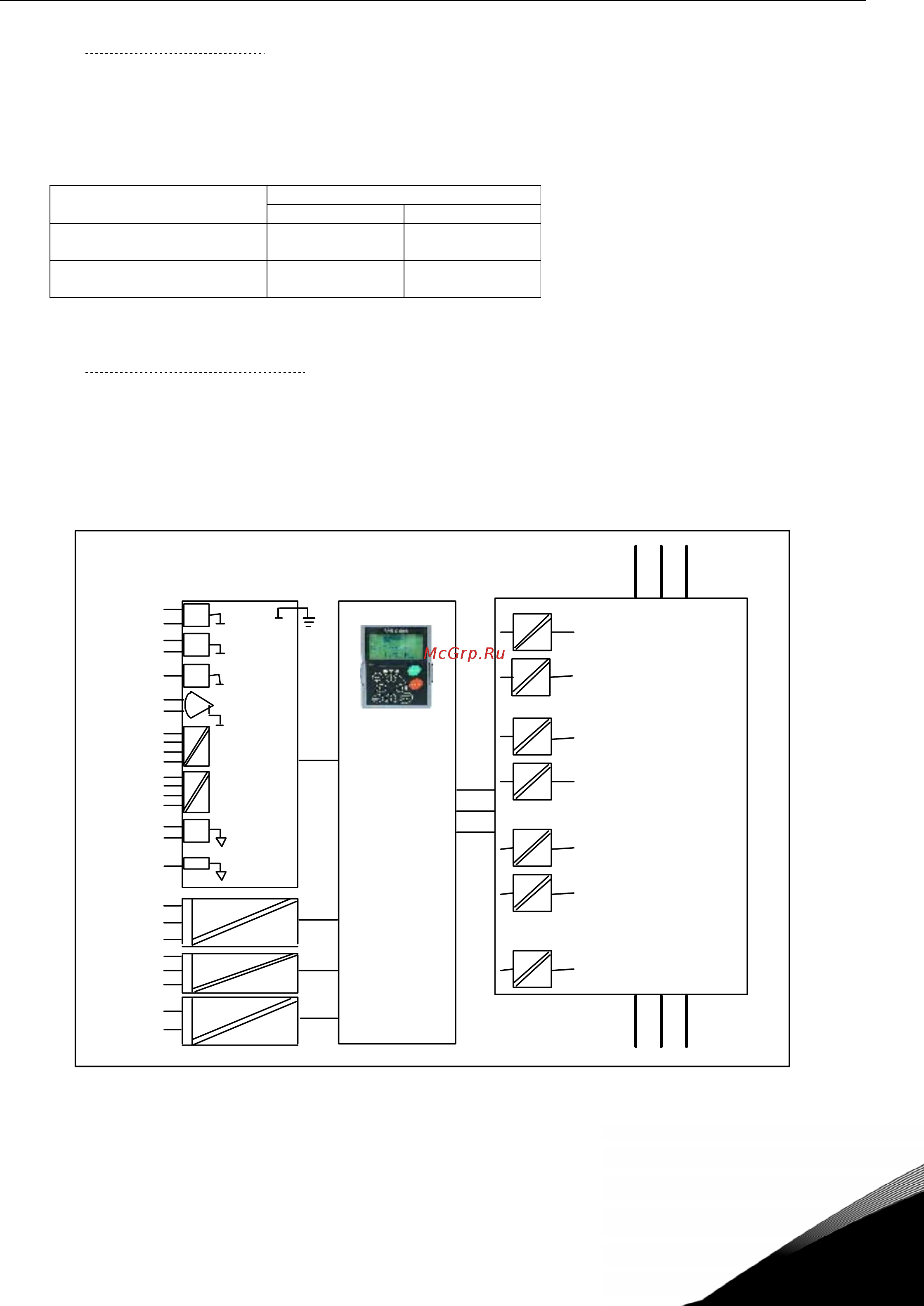

ПОДКЛЮЧЕНИЕ КАБЕЛЕЙ vacon • 63
Служба круглосуточной технической поддержки: +7 495 768 7382 •
Адрес эл. почты: vacon@vacon.ru
6
6.2.1.1. Контрольные кабели
В качестве контрольных кабелей должны применяться многожильные экранированные кабели
сечением не менее 0,5 мм
2
, см. таблицу 6-1. Максимальное сечение кабеля может составлять
2,5 мм
2
для клемм реле и 1,5 мм
2
для остальных клемм.
В следующей таблице приведены моменты затяжки для клемм дополнительных плат.
Момент затяжки
Винтовая клемма
Нм Фунт-дюйм
Клеммы реле и
термистора (винт M3)
0,5 4,5
Остальные клеммы
(винт M2.6)
0,2 1,8
Таблица 6-8. Моменты затяжки клемм
6.2.1.2. Гальваническая развязка
Цепи управления изолированы от напряжения сети, а клеммы заземления постоянно подключены
к «земле». См. рис. 6-26.
Дискретные входы гальванически изолированы от «земли» платы входов/выводов. Релейные
выходы дополнительно изолированы друг от друга при напряжении 300 В переменного тока
(по нормам EN-50178).
Рисунок 6-26. Гальваническая развязка
L1 L2 L3
UVW
RO1/1
RO1/2
RO1/3
RO2/3
RO2/2
RO2/1
10Vref
GND
GND
+24V
AI1
AI2+
AI2 -
DIN1...
DIN3
CMA
DIN4...
DIN6
CMB
AO1+
AO2 -
DO1
nk 6_15
TI1+
TI1-
«Зем ля»
управляющих
вх о да / в ы хо да
Диск ретный
вход группа A
Диск ретный
вход группа B
Аналоговый
выход
Дискр ет ный
выход
Плата
управления
Панель
управления
Управление к оммутацией
Силовая
пл а та
