УСТАНОВКА vacon • 39
Служба круглосуточной технической поддержки: +7 495 768 7382 •
Адрес эл. почты: vacon@vacon.ru
5

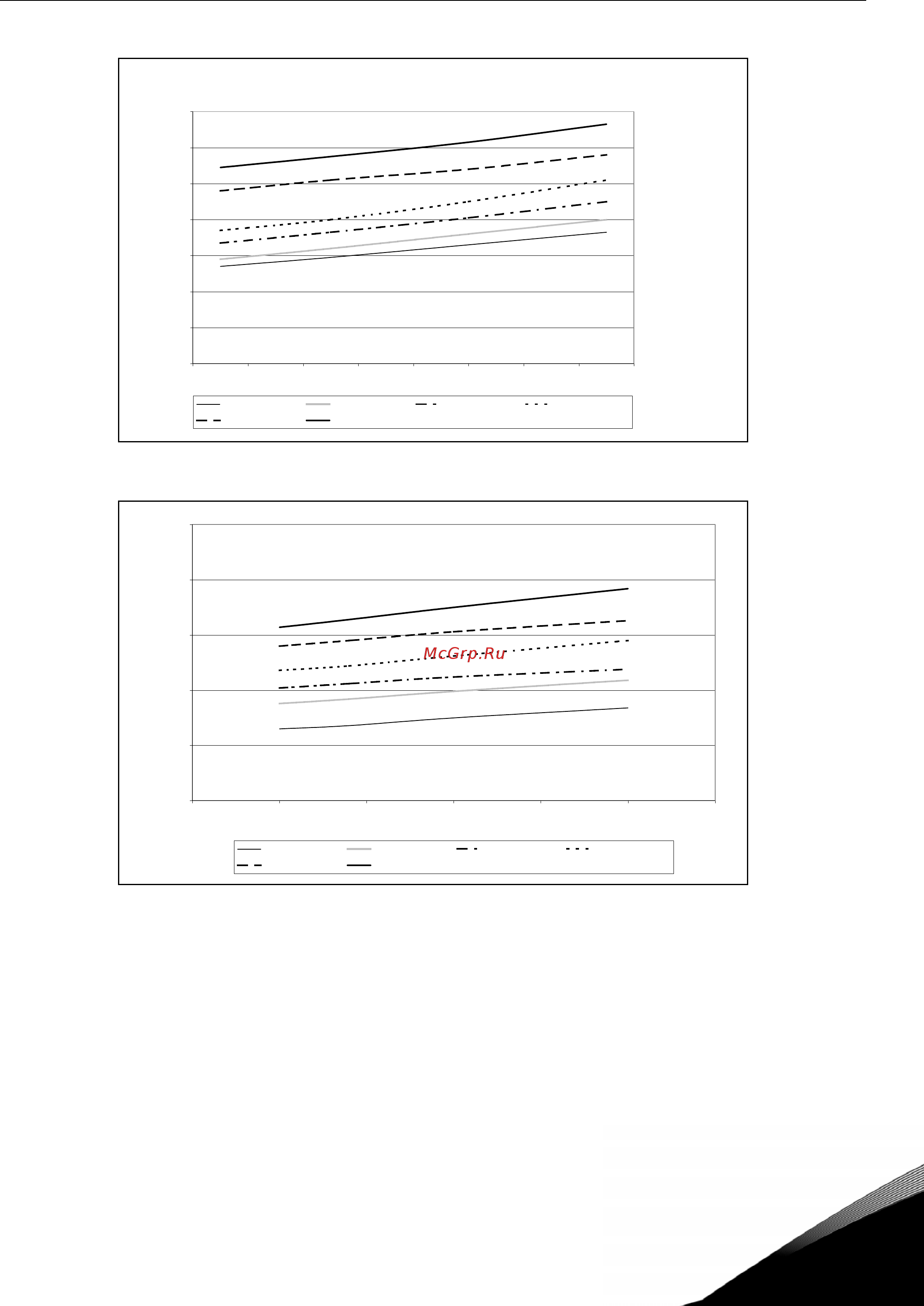

Рисунок 5-14. Потеря мощности как функция частоты коммутации; 0038 ... 0061NX5
Рисунок 5-15. Потеря мощности как функция частоты коммутации; 0072 ... 0105NX5
0,00
200,00
400,00
600,00
800,00
1000,00
1200,00
1400,00
0,00 2,00 4,00 6,00 8,00 10,00 12,00 14,00 16,00
Switching frequency [kHz]
P [W]
0038NX5 400V 0038NX5 500V 0045NX5 400V 0045NX5 500V
0061NX5 400V 0061NX5 500V
0,00
500,00
1000,00
1500,00
2000,00
2500,00
0,00 2,00 4,00 6,00 8,00 10,00 12,00
Switching frequency [kHz]
P[W]
0072NX5 400V 0072NX5 500V 0087NX5 400V 0087NX5 500V
0105NX5 400V 0105NX5 500V
