68 • vacon ПАНЕЛЬ УПРАВЛЕНИЯ
Тел.: +7 495 974 1447 • Факс: +7 495 974 1554
7
7. ПАНЕЛЬ УПРАВЛЕНИЯ
Панель управления является устройством, позволяющим пользователю непосредственно работать
с преобразователем частоты. На панели управления преобразователя частоты Vacon NX
расположен буквенно-цифровой дисплей с семью индикаторами режима работы: RUN (РАБОТА),
(НАПРАВЛЕНИЕ ВРАЩЕНИЯ), READY (ГОТОВНОСТЬ), STOP (ОСТАНОВ), ALARM
(ПРЕДУПРЕЖДЕНИЕ), FAULT (ОТКАЗ), и три индикатора для поста управления: I/O term (Плата
ввода/вывода), Keypad (Панель управления), BusComm (Интерфейсная шина). Имеются также три
светодиодных индикатора состояния (зеленый — зеленый — красный), описание см. ниже.
Информация по системе управления, а именно, количество меню, описание меню или выводимое
значение и другая цифровая информация, представлена в трех тек
стовых строках.
Управление преобразователем частоты осуществляется с помощью девяти кнопок на панели
управления. Кроме того, кнопки панели управления используются для задания значений
параметров и мониторинга наблюдаемых величин. Панель управления — съемная и
изолированная от напряжения сети.
7.1. Индикация на дисплее панели управления

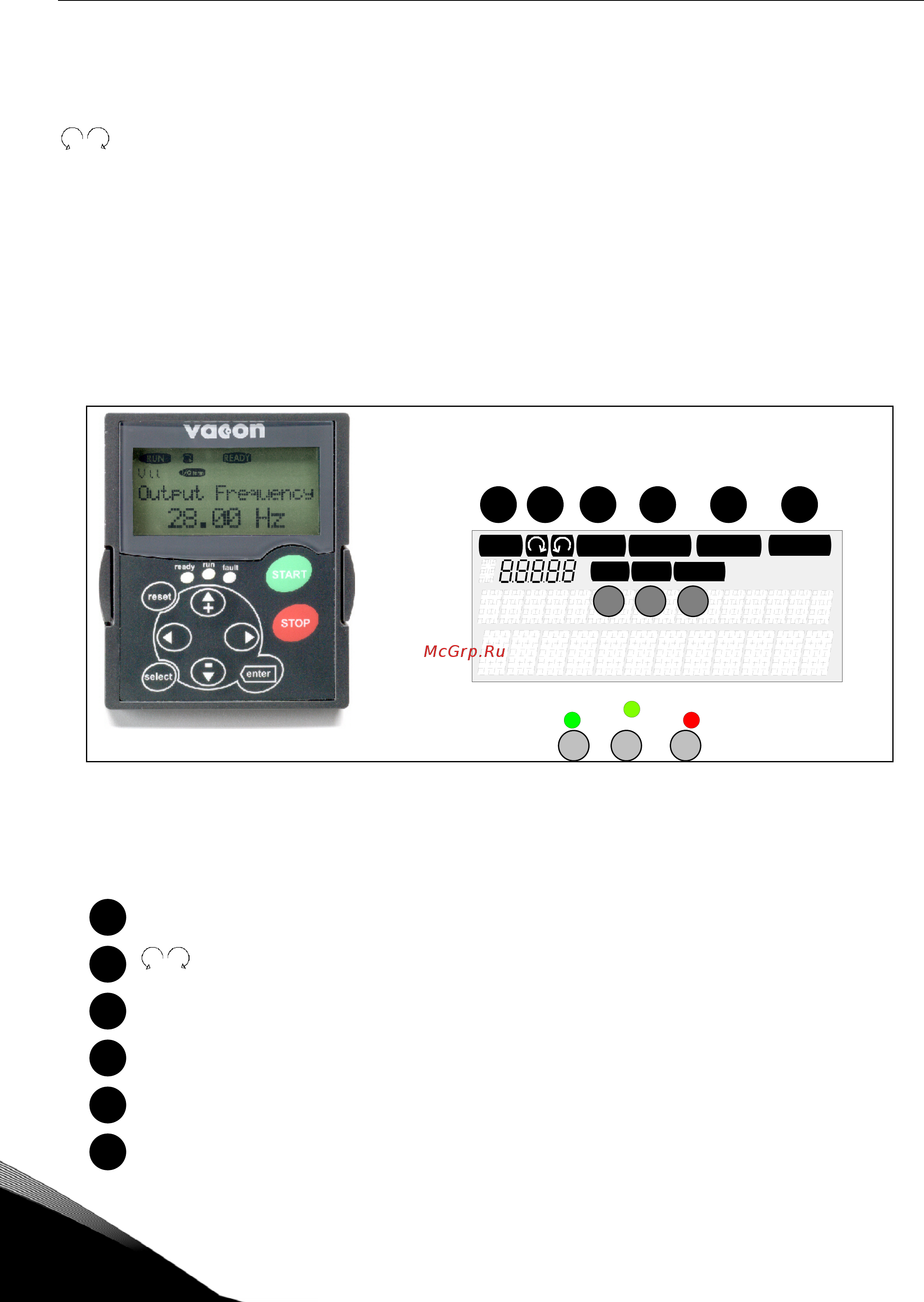

Рисунок 7-1. Панель управления преобразователя частоты Vacon NX и индикаторы состояния привода
7.1.1. Индикация состояния привода (см. панель управления)
Символы состояния привода информируют пользователя о режиме работы преобразователя
частоты и двигателя, а также о нарушениях, обнаруженных программой управления двигателем, в
работе преобразователя частоты или двигателя.
RUN (РАБОТА) = Двигатель работает. Мигает, если была дана команда
остановки, но частота еще не упала до нуля.
= Указывает направление вращения двигателя.
STOP (ОСТАНОВ) = Двигатель остановлен.
READY (ГОТОВНОСТЬ) = Горит при подаче питания от источника переменного
тока. В случае отказа символ не выводится.
ALARM (ПРЕДУПРЕЖДЕНИЕ) = Предупреждение о том, что привод работает с
нарушением ограничений режима.
FAULT (ОТКАЗ) = Указывает на то, что при работе возникла опасная
ситуация, в результате чего привод был оста
новлен.
READY
FAULTSTOP
RUN
Bus/Comm
Keypad
I/O term
ALARM
run
ready fault
1 2 3 4 5 6
a b
I
II III
c
•
••
•••
1
2
3
4
5
6
