94 • vacon ПАНЕЛЬ УПРАВЛЕНИЯ
Тел.: +7 495 974 1447 • Факс: +7 495 974 1554
7

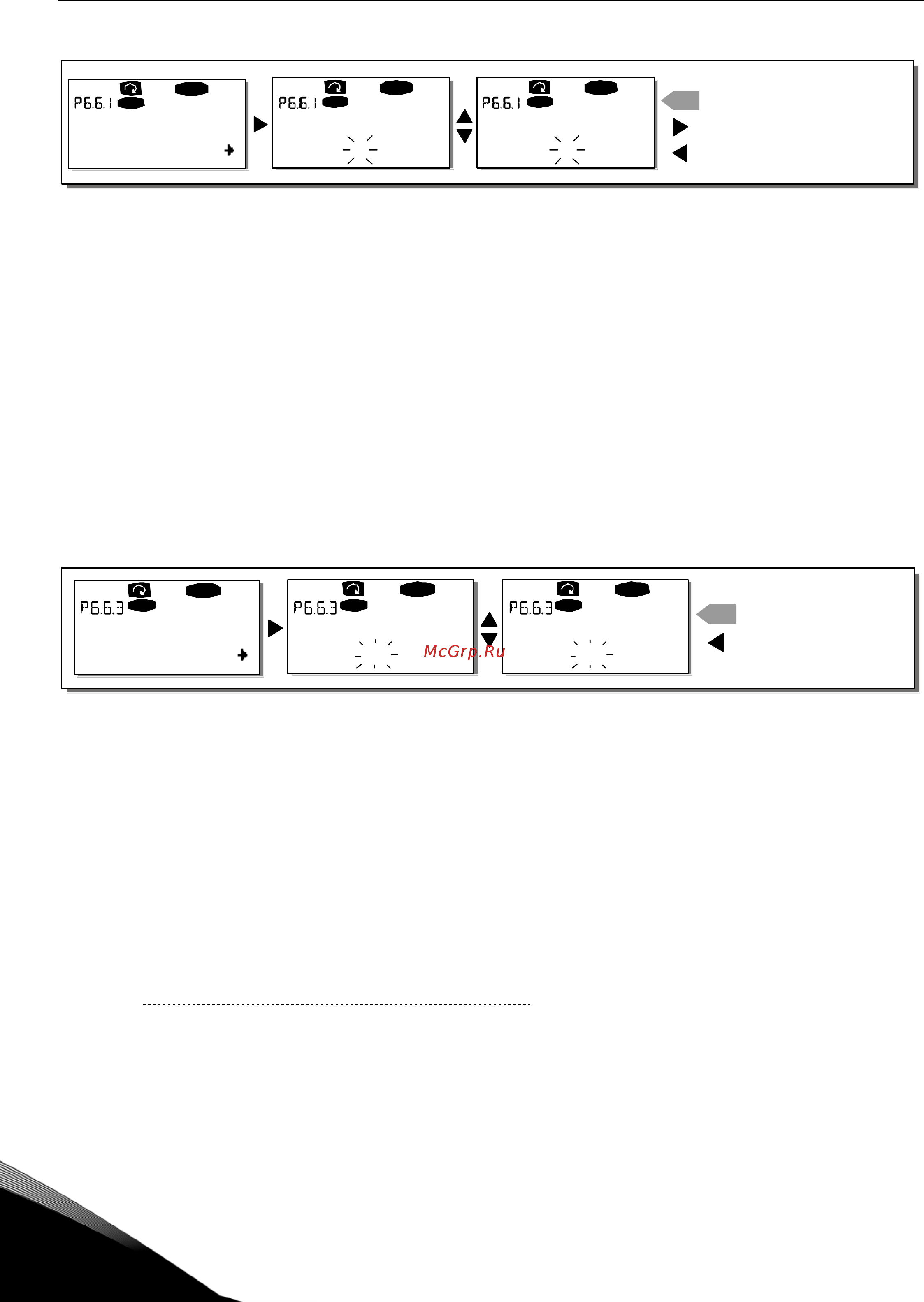

Рисунок 7-19. Функция страницы, выводимой на дисплей по умолчанию
Страница Рабочего меню, выводимая на дисплей по умолчанию
(Default page in the operating menu, P6.6.2)
С помощью этого параметра вы можете установить страницу в Рабочем меню (Operating menu)
(только при выборе специальной макропрограммы), которая автоматически будет выводиться на
дисплее по окончании Времени ожидания (см. ниже) или после того, как на панель управления
будет подано питание. См. также описание процедуры задания номера стр
аницы, выводимой на
дисплей по умолчанию.
Время ожидания (Timeout time, P6.6.3)
Функция Времени ожидания устанавливает длительность интервала времени, по истечении
которого на дисплей панели управления выводится Страница по умолчанию (см. выше).
Войдите в режим редактирования, нажав на Кнопку перемещения по меню вправо. Установите
требуемое Время ожидания и подтвердите изменение, нажав на Кнопку En
ter (Ввод). Можно в
любой момент вернуться к предыдущему шагу, нажав на Кнопку перемещения по меню влево.
Рисунок 7-20. Настройка Времени ожидания
Примечание. Если номер Страницы по умолчанию равен 0, настройка Времени ожидания не действует.
Настройка контрастности (Contrast adjustment, P6.6.4)
В случае если дисплей тусклый, вы можете настроить его контрастность аналогично процедуре
настройки Времени ожидания (см. выше).
Длительность подсветки (Backlight time, P6.6.5)
Значение параметра Длительность подсветки определяет время, в течение которого горит
лампочка подсветки. Вы можете установить длительность подсветки от 1 до 65535 минут или
установить Постоянную подсветку (Forever). Процедура задания параметра та же, что и для
Времени ожидания (P6.6.3).
7.3.6.7
. Настройки оборудования (Hardware settings)
Примечание. Подменю Настройки оборудования защищено паролем (см. Раздел «Пароль (Password,
S6.5.1)»). Храните пароль в безопасном месте!
В Подменю Настройки оборудования (S6.7) Системного меню вы можете настроить некоторые
дополнительные функции установленного оборудования в преобразователе частоты. В этом меню
доступны такие функции, как: Подключение встроенного тормозного резистора,
Управление вентилятором, Время ожидания ответа HMI и Число повторных запросов
HMI.
0.
READY
I/Oterm
READY
I/Oterm
READY
I/Oterm
0.
1.
enter
Страница по умолч.
ПОВТОРИТЬ УСТАНОВКУ
ПО УМОЛЧАНИЮ ПОДМЕНЮ/СТРАНИЦЫ
ОТМЕНА
Страница по умолч.Страница по умолч.
ПОДТВЕРЖДЕНИЕ ИЗМЕНЕНИЯ
90 c
READY
READY
I/Oterm
READY
I/Oterm
90 c
enter
I/Oterm
60 c
Время ожидания Время ожидания Время ожидания
ОТМЕНА
ПОДТВЕРЖДЕНИЕ ИЗМЕНЕНИЯ
