88 • vacon ПАНЕЛЬ УПРАВЛЕНИЯ
Тел.: +7 495 974 1447 • Факс: +7 495 974 1554
7
7.3.6.2. Выбор макропрограммы (Application selection)
Пользователь может выбрать требуемую макропрограмму, войдя на Страницу Выбора
макропрограммы (S6.2). Для этого надо нажать на Кнопку перемещения по меню вправо,
находясь на первой странице Системного меню. Измените макропрограмму, нажав на Кнопку
перемещения по меню вправо еще раз. Название макропрограммы начнет при этом мигать. Теперь
вы можете просмотреть варианты макропрограмм с помощью Кнопок прос
мотра и выбрать другую
макропрограмму, нажав на Кнопку Enter (Ввод).
Смена макропрограммы сбрасывает все параметры. После этого будет выдан запрос на загрузку в
память панели управления набора параметров для новой макропрограммы. Нажатие на Кнопку
Enter (Ввод) разрешает эту операцию, нажатие на любую другую кнопку сохраняет в памяти
панели управления набор параметров, соответствующий предыдущей макропрограмме.
Подроб
ную информацию см. в Главе 7.3.6.3.
Полная информация о наборе макропрограмм содержится в Руководстве по прикладным
программам Vacon NX.

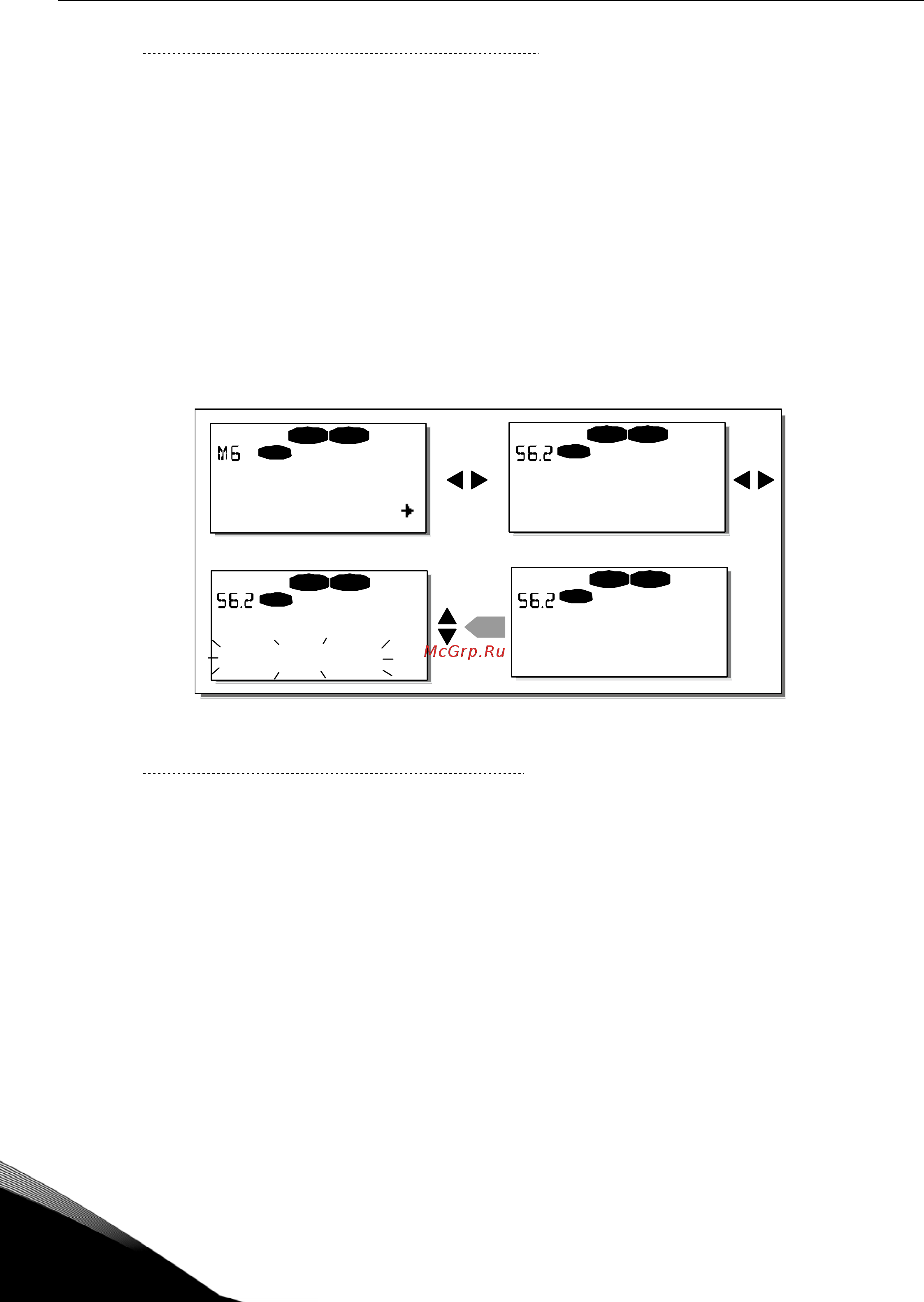

Рисунок 7-10. Изменение макропрограммы
7.3.6.3. Копирование параметров (Copy parameters)
Функция копирования параметров используется при копировании одной или всех групп
параметров с одного привода на другой или сохранении наборов параметров во внутренней
памяти преобразователя частоты. Сначала все группы параметров копируются в панель
управления, затем панель подключается к другому приводу, и потом группы параметров
загружаются в преобразователь частоты (возможна обратная загрузка групп параметров на
исходный пр
ивод).
Успешная загрузка (или копирование) параметров с одного привода на другой может
осуществляться только при остановленном приводе.
Меню Копирование параметров (S6.3) включает 4 функции.
Уставки параметров (Parameter sets, S6.3.1)
В преобразователе частоты Vacon NX можно хранить в памяти и загружать два настраиваемых
набора параметров (все параметры, включенные в макропрограмму), а также вернуться к
значе
ниям параметров, установленным на заводе-изготовителе по умолчанию.
На Странице Уставки параметров (S6.3.1) войдите в Меню редактирования (Edit menu), нажав на
Кнопку перемещения по меню вправо. Надпись *LoadFactDef* (Вернуться к заводским уставкам)
S1
Î
S11
STOP READY
I/Oterm
STOP READY
I/Oterm
STOP READY
I/Ot erm
enter
STOP READY
I/Ot erm
Системное меню
Макропрограмма
Стандартная
Макропрограмма
Стандартная
Макропрограмма
Универсальная
