84 • vacon ПАНЕЛЬ УПРАВЛЕНИЯ
Тел.: +7 495 974 1447 • Факс: +7 495 974 1554
7
7.3.5. Меню Истории отказов (Fault history, M5)
В Меню Истории отказов можно войти из Главного меню, нажав на Кнопку перемещения по меню
вправо при индикации символа M5 в первой строке дисплея панели управления. См. коды
отказов в таблице 7-4.
Информация о всех отказах хранится в Меню Истории отказов. Ознакомиться с этой информацией
можно, используя Кнопки просмотра. Кроме того, информация о каждом отказе содержится в
Меню Фиксации данных отказа (см. Гл
аву 7.3.4.3). Можно в любой момент вернуться к
предыдущему меню, нажав на Кнопку перемещения по меню влево.
В памяти преобразователя частоты может храниться до 30 отказов в порядке их возникновения.
Число отказов, зафиксированных в Истории отказов, указывается в строке значений главной
страницы (H1ÆH#). Порядковый номер отказа ука
зывается индикацией положения в меню в
левом верхнем углу дисплея. Последний по времени отказ обозначается как F5.1,
предпоследний — F5.2 и т. д. Если в памяти преобразователя частоты уже содержится
информация о 30 отказах, то при очередном отказе информация о нем будет помещена в память,
а информация о самом давнем отказе — сте
рта.
Нажатие на Кнопку Enter (Ввод) в течение 2—3 секунд приведет к стиранию всей Истории
отказов. При этом символ H# преобразуется в 0.

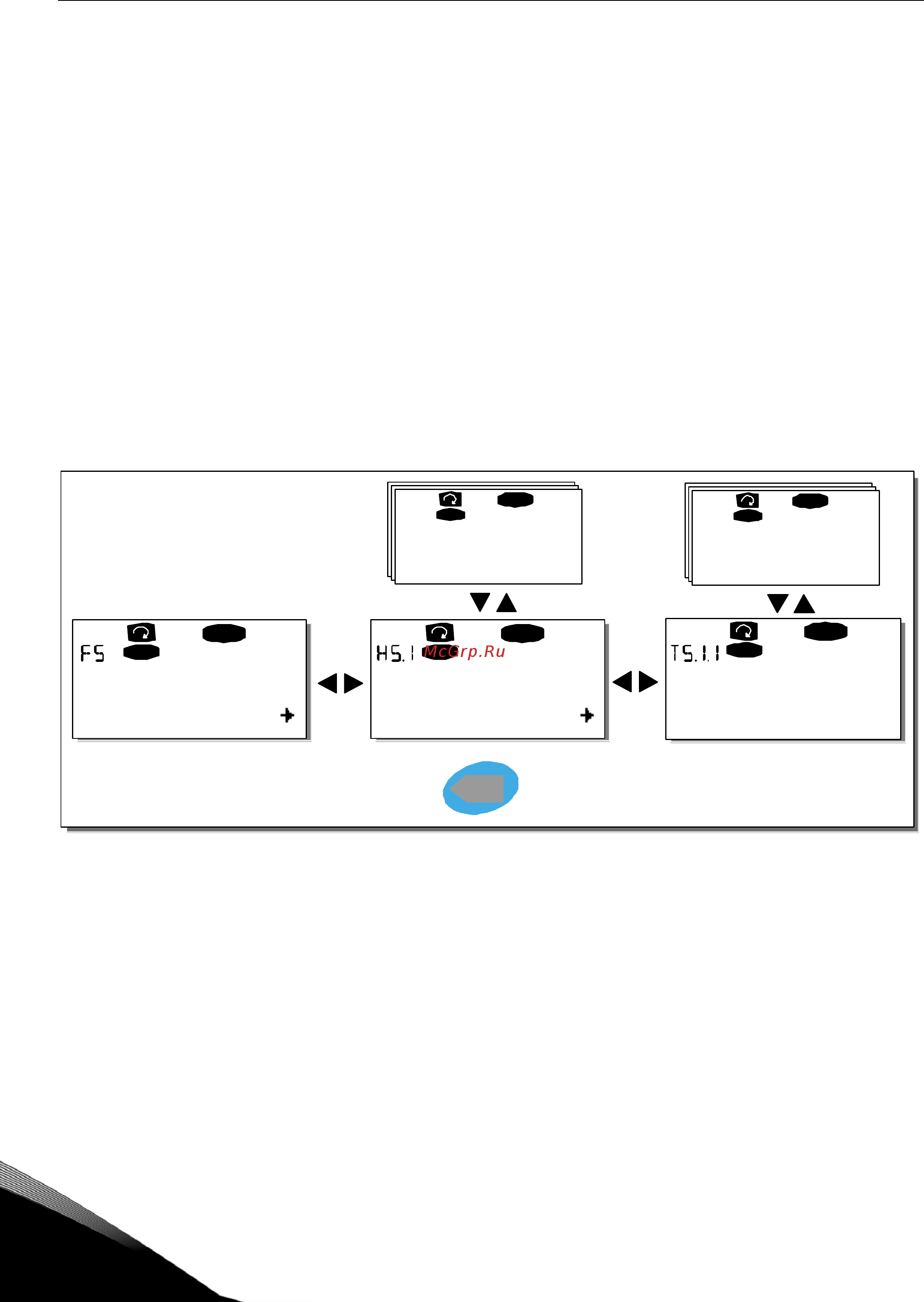

Рисунок 7-8. Меню Истории отказов
H1
Î
H3
READY
I/Oterm
T1
Î
T7
I/Oterm
READY
I/ O t er m
READY
I/Oterm
READY
13:25:43
I/Oterm
enter
READY
17
История отказов 11 Выходная фаза
5 Ключ заряда
конденсаторов
Наработанные дни
Наработанные часы
НАЖМИТЕ для сброса
