28 • vacon УСТАНОВКА
Тел.: +7 495 974 1447 • Факс: +7 495 974 1554
5

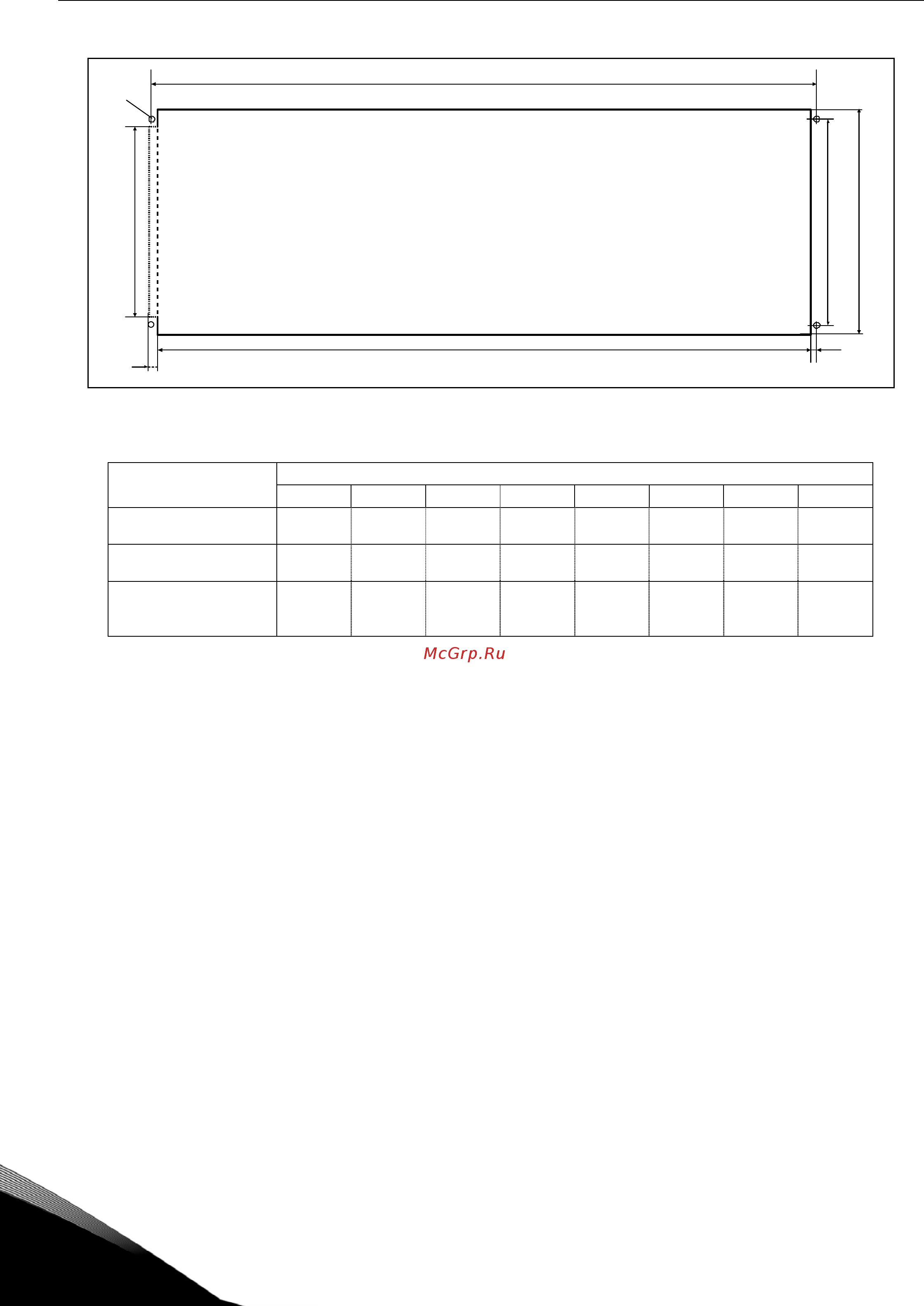

Рисунок 5-3. Отверстия, необходимые при монтаже, для преобразователей частоты фланцевого
исполнения, типоразмеры FR4—FR6
Размеры, мм
Тип
W1 W2 W3 H1 H2 H3 H4
∅
0003—0012 NX_2
0003—0012 NX_5
123 113 – 315 325 – 5 6,5
0017—0032 NX_2
0016—0031 NX_5
135 120 – 410 420 – 5 6,5
0048—0061 NX_2
0038—0061 NX_5
0004—0034 NX_6
185 170 157 539 549 7 5 6,5
Таблица 5-3. Размеры отверстий, необходимых при монтаже, для преобразователей частоты
фланцевого исполнения, типоразмеры FR4—FR6
fr6aukko.fh8
W2
H2
H1
W1W3
H3
Ø
H4
