ПАНЕЛЬ УПРАВЛЕНИЯ vacon • 99
Служба круглосуточной технической поддержки: +7 495 768 7382 •
Адрес эл. почты: vacon@vacon.ru
7

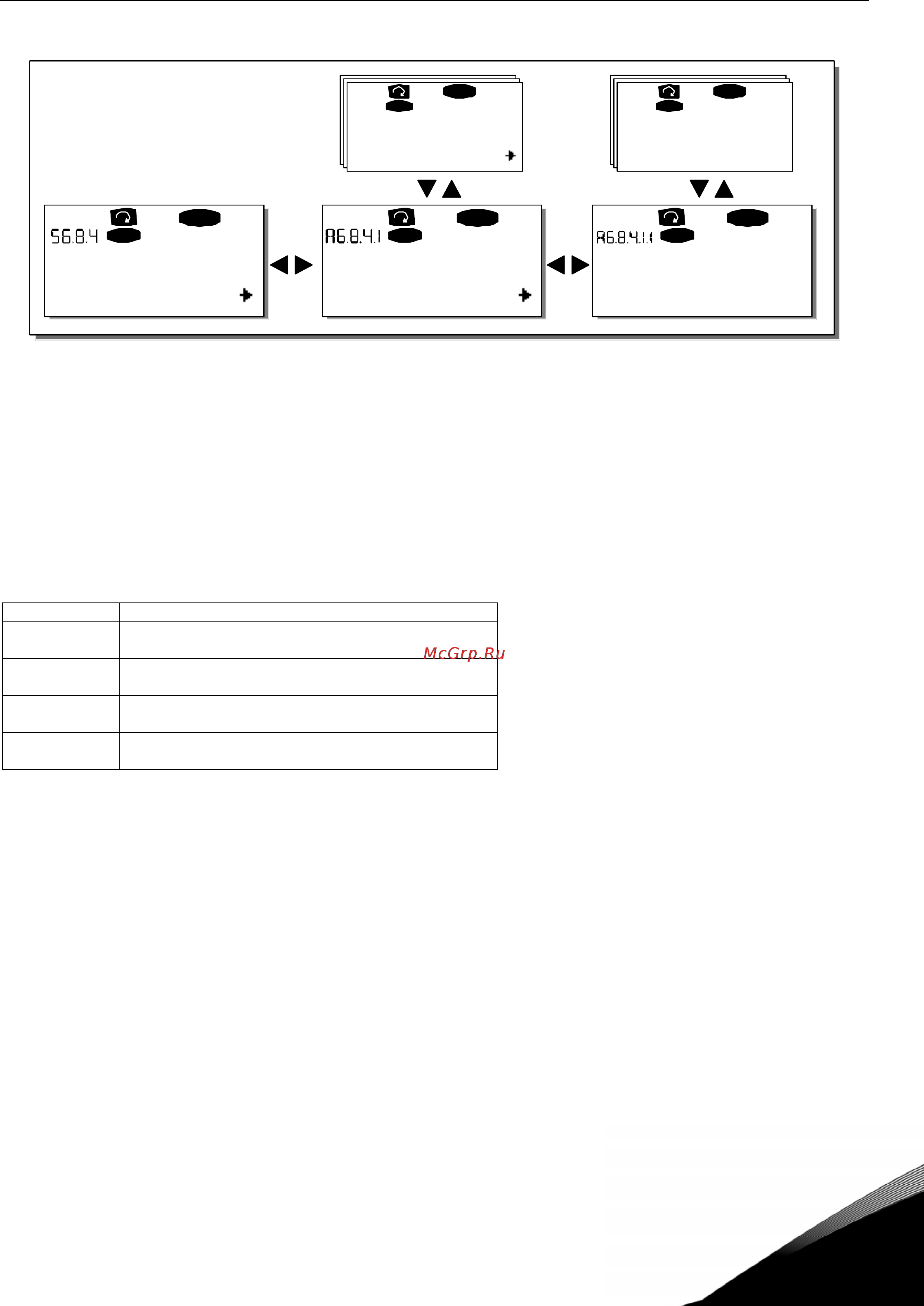

Рисунок 7-25. Информационное меню макропрограмм
Находясь в Информационном меню макропрограмм, нажмите на Кнопку перемещения по меню
вправо, для того чтобы войти на Страницы макропрограммы, число которых соответствует числу
макропрограмм, загруженных в память преобразователя частоты. Выберите макропрограмму,
информацию о которой вы хотите получить, с помощью Кнопок просмотра и затем, нажав на
Кнопку перемещения по меню вправо, войдите на Инф
ормационные страницы (Information pages).
Вы можете посмотреть содержание различных страниц, пользуясь Кнопками просмотра.
Оборудование (Hardware, S6.8.5)
Информационная страница оборудования (Hardware) содержит следующие сведения.
Страница Содержание
6.8.5.1
Power unit type code
(Код типа силового блока)
6.8.5.2
Nominal voltage of the unit
(Номинальное напряжение преобразователя)
6.8.5.3
Brake chopper
(Тормозной прерыватель)
6.8.5.4
Brake resistor
(Тормозной резистор)
Таблица 7-11. Информационные страницы оборудования
Платы расширения (Expander boards, S6.8.6)
На Страницах плат расширения содержится информация об основных и дополнительных платах,
подключенных к плате управления (см. Главу 6.2).
Можно проверить состояние каждого слота платы, войдя на Страницу плат расширения и
используя Кнопку перемещения по меню вправо. С помощью Кнопок просмотра вы можете
выбрать плату, которую хотите проверить. Состояние платы бу
дет выведено на дисплей после
повторного нажатия на Кнопку перемещения по меню вправо. Если после этого вы нажмете на
одну из Кнопок просмотра, на дисплей панели управления будет выведена также версия
программы соответствующей платы.
Если в слот не установлена плата, появится сообщение «no board» (нет платы). Если плата
установлена в слоте, но по какой-ли
бо причине соединение отсутствует, на дисплее появится
сообщение «no conn.» (нет соединения). См. Главу 6.2 и рис. 6-16 и 6-21 для дополнительной
информации.
Подробную информацию о параметрах платах расширения см. в Главе 7.3.7.
A1
Î
A7
I/O term I/Oterm
D1
Î
D3
I/Oterm
READY READY
READY
D1
Î
D3
I/Oterm
READY
NXFIFF01
2.01
I/Oterm
READY
Макропрограмма Базовая
Стандартная
ID макропрограммы
Версия
