48 • vacon ПОДКЛЮЧЕНИЕ КАБЕЛЕЙ

Тел.: +7 495 974 1447 • Факс: +7 495 974 1554

6.1.4. Монтажный набор для кабелей

В комплекте с преобразователями частоты Vacon NX или NXL поставляется пластиковый пакет с

деталями, необходимыми для установки сетевого кабеля и кабеля двигателя в преобразователе

частоты.

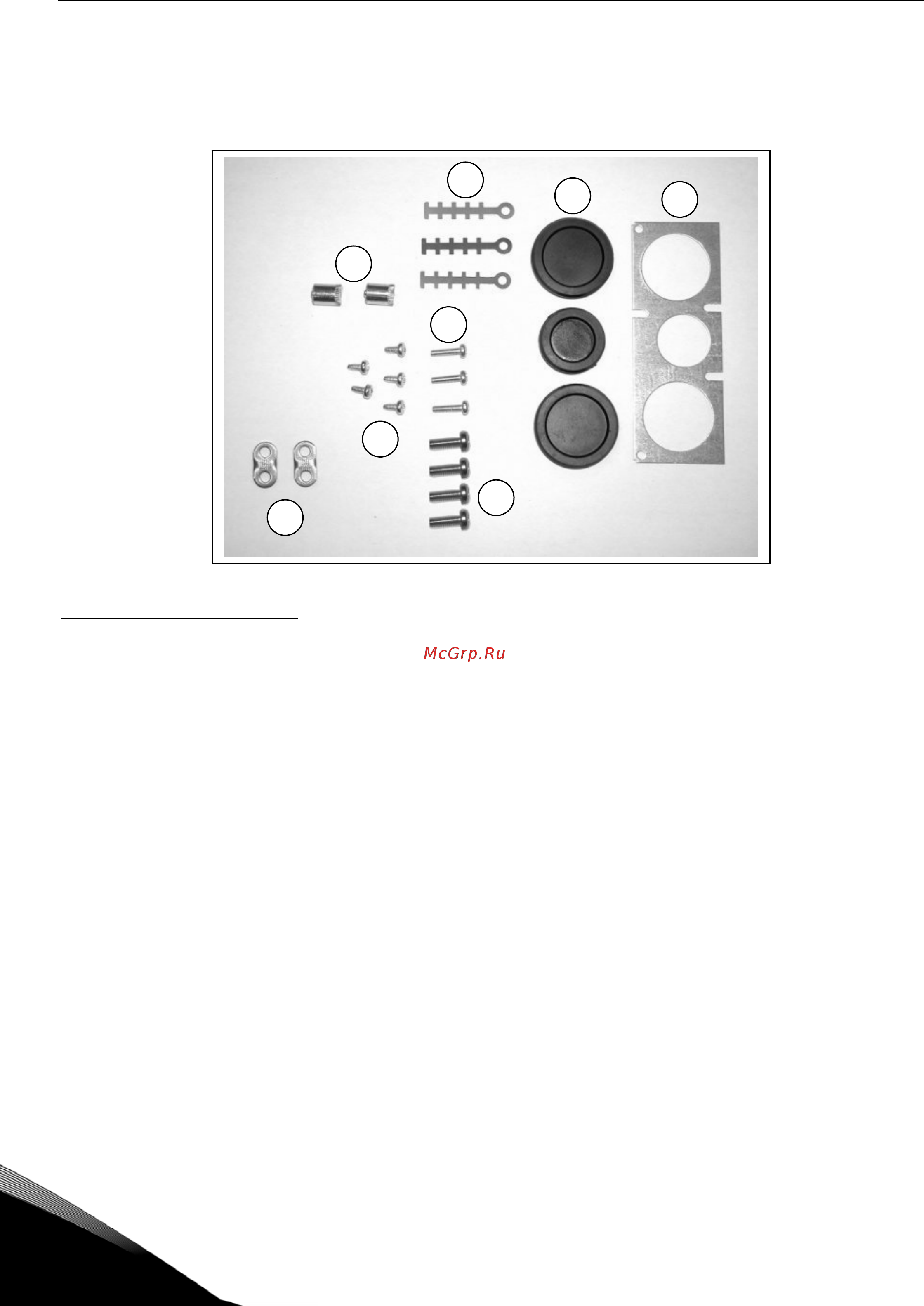

Рисунок 6-5. Монтажный набор для кабелей

Комплектующие детали:

1. Клеммы заземления (FR4, FR5/MF4, MF5) (2 шт.)

2. Зажимы кабелей (3 шт.)

3. Резиновые втулки (размер зависит от класса) (3 шт.)

4. Сальник для входа кабеля (1 шт.)

5. Винты M4x10 (5 шт.)

6. Винты M4x16 (3 шт.)

7. Заземляющие зажимы кабелей (FR6, MF6) (2 шт.)

8. Заземляющие винты M5x16 (FR6, MF6) (4 шт.)

Примечание. Монтажный набор для кабелей преобразователей частоты класса защиты IP54 включает в

себя все компоненты кроме 4 и 5.

Монтаж

1. Убедитесь, что в пластиковом пакете находятся все необходимые детали.

2. Откройте крышку преобразователя частоты (рис. 1).

3. Снимите крышку кабельного отсека. Обратите внимание на положение:

a) клемм заземления (FR4/FR5; MF4/MF6) (рис. 2);

b) заземляющих зажимов кабелей (FR6/MF6) (рис. 3).

4. Снова установите крышку кабельного отсека. Смонтируйте зажимы кабелей с помощью трех

винтов M4x16, как по

казано на рис. 4. Обратите внимание, что положение заземляющей

панели в FR6/MF6 отличается от положения, изображенного на рисунке.

5. Поместите резиновые втулки в отверстия, как показано на рис. 5.

6. Закрепите сальники в месте входа кабеля на корпусе преобразователя частоты пятью винтами

M4x10 screws (рис. 6). Закройте крышку преобразователя частоты.
