98 • vacon ПАНЕЛЬ УПРАВЛЕНИЯ
Тел.: +7 495 974 1447 • Факс: +7 495 974 1554
7

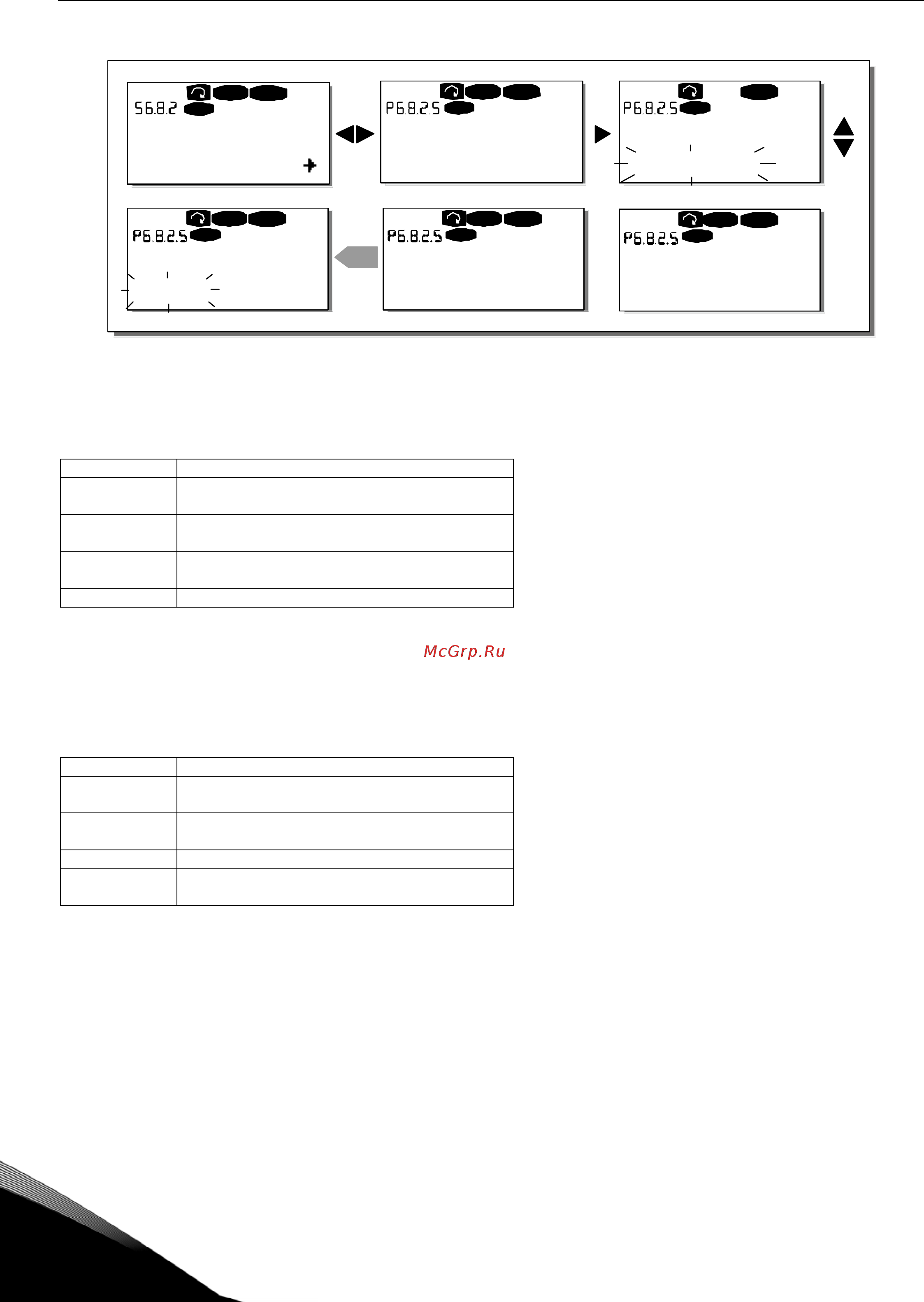

Рисунок 7-24. Сброс счетчиков
Программное обеспечение (Software, S6.8.3)
Информационное меню Программного обеспечения (Software) содержит следующие сведения.
Страница Содержание
6.8.3.1
Software package
(Комплект программного обеспечения)
6.8.3.2
System software version
(Версия программного обеспечения)
6.8.3.3
Firmware interface
(Интерфейс программного обеспечения)
6.8.3.4 System load (Загрузка системы)
Таблица 7-9. Информационное меню Программного обеспечения
Макропрограммы (Applications, S6.8.4)
На странице S6.8.4 в Подменю Макропрограмм содержится информация не только об
используемой макропрограмме, но также обо всех других макропрограммах, загруженных в
преобразователь частоты. Пользователю предоставляются следующие данные:
Страница Содержание
6.8.4.#
Name of application
(Название макропрограммы)
6.8.4.#.1
Application ID
(Идентификатор макропрограммы)
6.8.4.#.2 Version (Версия)
6.8.4.#.3
Firmware interface
(Интерфейс программного обеспечения)
Таблица 7-10. Информационные меню макропрограмм
T1
Î
T5
READY
I/Oterm
READY
I/Oterm
READY
I/Oterm
enter
READY
I/Oterm
READY
I/Oterm
STOP
STOP
STOP STOP
READY
I/Oterm
STOP
Сбрасыв. счетчики
Сброс счетч. нар. врем. Сброс счетч. нар. врем.
Нет сброса Нет сброса
Сброс счетч. нар. врем.
Сброс
Сброс счетч. нар. врем.
Сброс
Сброс счетч. нар. врем.
Нет сброса
