76 • vacon ПАНЕЛЬ УПРАВЛЕНИЯ
Тел.: +7 495 974 1447 • Факс: +7 495 974 1554
7
7.3.3.1. Выбор поста управления (Control place)
Существует три различных поста (источника) управления преобразователем частоты. Каждому
посту управления соответствует собственный символ на дисплее панели управления:
Пост управления Символ
Плата входов/выходов
Панель управления
Интерфейсная шина
Смена поста управления осуществляется входом в режим редактирования Кнопкой перемещения
по меню вправо. Просмотр вариантов выбора осуществляется с помощью Кнопок просмотра.
Выберите требуемый пост управления с помощью Кнопки Enter (Ввод). Ниже приведена схема
смены поста управления.

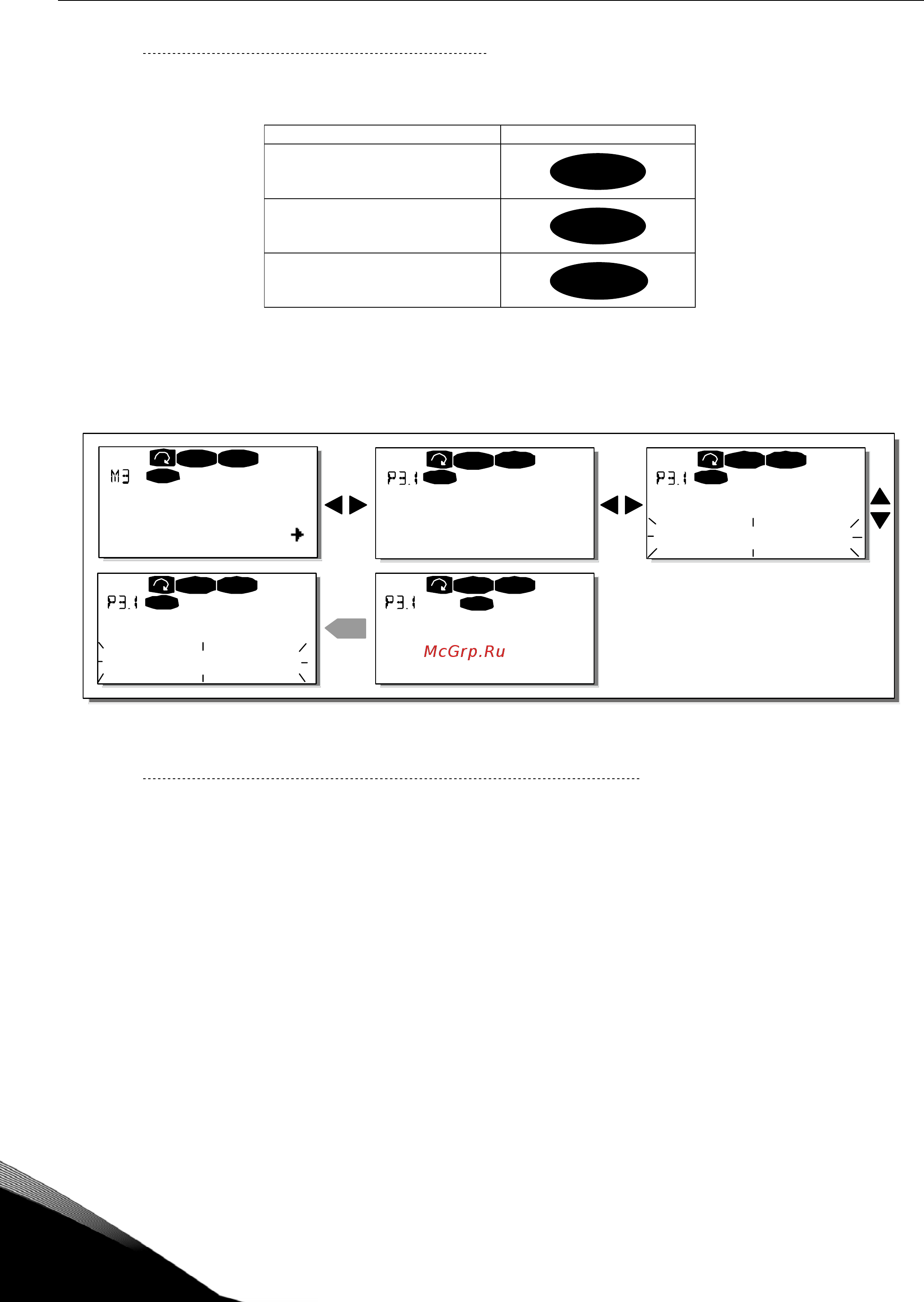

Рисунок 7-6. Выбор поста управления
7.3.3.2. Задание частоты с панели управления (Keypad reference)
В Подменю задания частоты с панели управления (R3.2) редактируется опорная частота.
Изменение значения происходит немедленно. Это опорное значение, не влияет на скорость
вращения двигателя, если панель управления не выбрана активным постом
управления.
Примечание. Максимальная разница в режиме RUN (РАБОТА) между выходной частотой и заданной частоты
с панели управления составляет 6 Гц.
См. рис. 7-5, на котором показан порядок редактирования опорного значения (нажимать на
Кнопку Enter (Ввод) необязательно).
I/O term
Keypad
Bus/Comm
P1
Î
P4
READY
I/O term
READY
I/Ot erm
READY
I/Oterm
READY
I/Oterm
enter
READY
Keypad
STOP
STOP
STOP
STOPSTOP
Управление с панели
Пост управления
Дистанционный I/O
Пост управления
Дистанционный I/O
Пост управления
Панель управления
Пост управления
Панель управления
