92 • vacon ПАНЕЛЬ УПРАВЛЕНИЯ
Тел.: +7 495 974 1447 • Факс: +7 495 974 1554
7
Блокировка параметров (Parameter lock, P6.5.2)
Эта функция позволяет пользователю заблокировать (запретить) изменение параметров.
Если функция блокировки изменения параметров активизирована, при попытке произвести
изменения на экране появляется сообщение *Locked* (*Заблокирован*).
Примечание. Эта функция не защищает от несанкционированного изменения значений параметров.
Войдите в режим редактирования, нажав на Кнопку перемещения по меню вправо. Для смены
статуса блокировки изменений воспользуйтесь Кнопками просмотра. Подтвердите изменение,
нажав на Кнопку Enter (Ввод), или вернитесь на предыдущий уровень с помощью Кнопки
перемещения по меню влево.

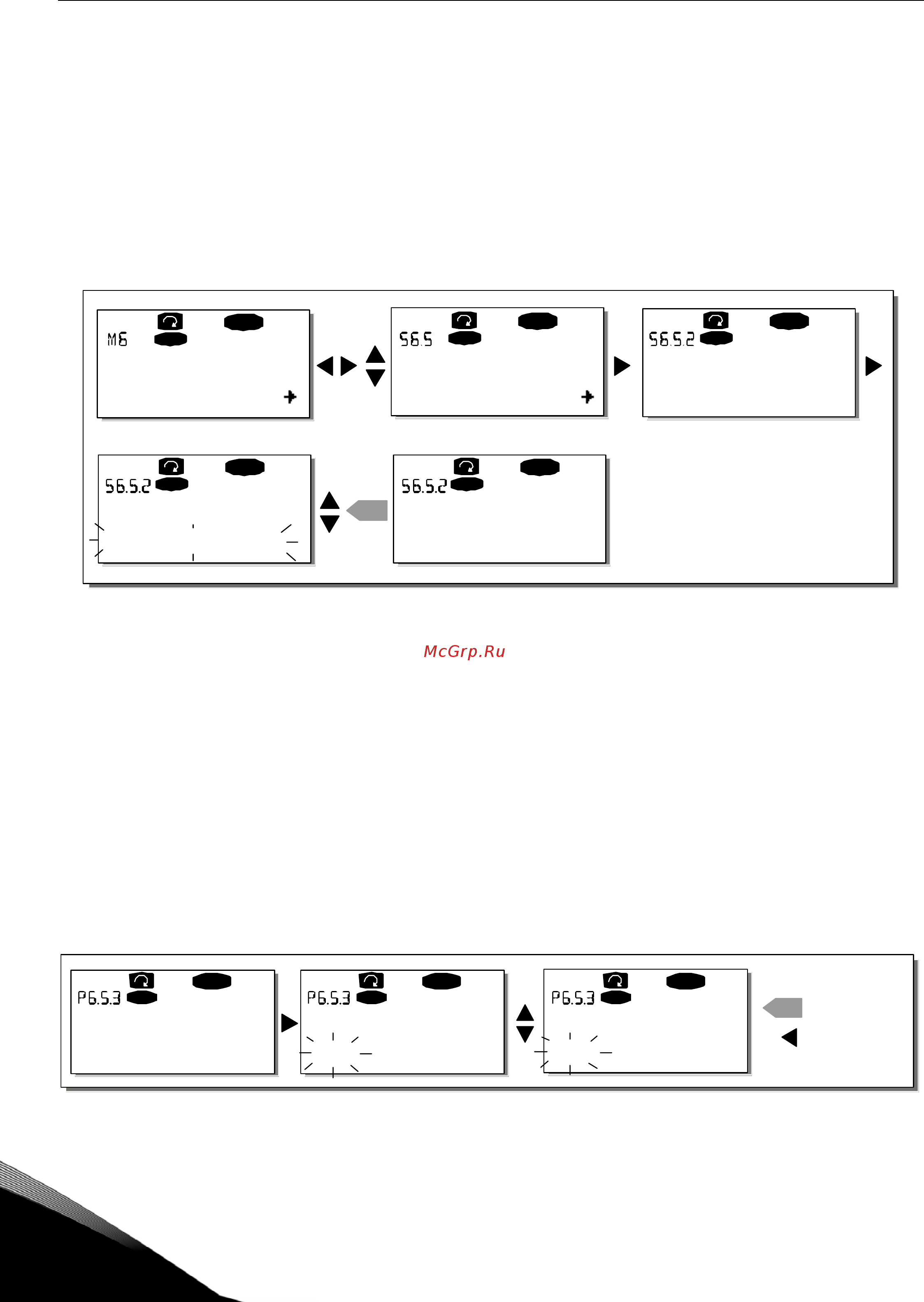

Рисунок 7-15. Блокировка изменения параметров
Мастер загрузки (Start-up Wizard, P6.5.3)
Функция Мастер загрузки облегчает ввод преобразователя частоты в эксплуатацию. Если эта
функция активирована (по умолчанию), Мастер запуска запрашивает у оператора нужный язык и
макропрограмму, а также значения для набора параметров, общих для всех макропрограмм,
плюс набор параметров, специфичных для конкретной макропрограммы.
Всегда подтверждайте значение нажатием на Кнопку Enter (Ввод), прокручивайте варианты или
изменяйте значе
ния Кнопками просмотра (стрелки вверх и вниз).
Активируйте функцию Мастер загрузки следующим образом. В Системном меню найдите страницу
P6.5.3. Нажмите один раз на Кнопку перемещения по меню вправо для перехода в режим
редактирования. Используйте Кнопки просмотра для установки значений Yes (Да) и подтвердите
свой выбор, нажав на Кнопку En
ter (Ввод). Если вы хотите отключить эту функцию, выполните те
же действия, но установите значение No (Нет).
Рисунок 7-16. Активирование функции Мастер загрузки
S1
Î
S9
READY
I/Oterm
READY
I/Oterm
READY
I/Oterm
enter
READY
I/Oterm
READY
I/Oterm
P1
Î
P4
Системное меню
Безопасность
Блокировка парам.
Изменение парам.
Блокировка парам.
Запрет изменен.
Блокировка парам.
Запрет изменен.
READY
I/Oterm
READY
I/Oterm
READY
I/Oterm
enter
Мастер загрузки Мастер загрузки
Нет Нет
Мастер загрузки
Да
ОТМЕНА
ПОДТВЕРЖДЕНИЕ
